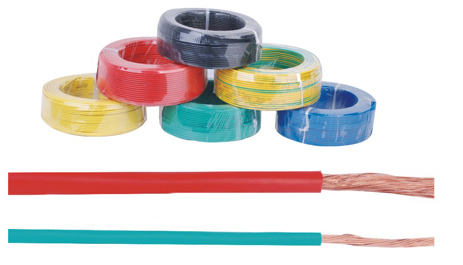

額定電壓450/750V及以下聚氯乙烯絕緣電線電纜（GB/T5023.3-2008)



用  途

本產品適用于額定電壓450/750V及以下電氣設備裝置作動力連接線。

電纜型號及組合表示方法

型號用數字含義及組合表示方法

GB5023中包括各種電纜型號用二個數字命名，放在該標準后面。第一個數字表示電纜的基本分類；第二個數字表示在基本分類中的特定型式。

分類和型號如下：

0——固定布線用無護套電纜

01——一般用途單芯硬導體無護套電纜（227IEC 01）

02——一般用途單芯軟導體無護套電纜（227IEC 02）

05——內部布線用導體溫度為 70℃的單芯實心導體無護套電纜（227IEC 05）

06——內部布線用導體溫度為70℃的單芯軟導體無護套電纜（227IEC 06）

07——內部布線用導體溫度為90℃的單芯實心導體無護套電纜（227IEC 07）

08——內部布線用導體溫度為90℃的單芯軟導體無護套電纜（227IEC 08）

1——固定布線用護套電纜

10——軟型聚氯乙烯護套電纜（227IEC 10）

4——輕型無護套軟電纜

42——扁形無護套軟線（227IEC 42）

43——戶內裝飾照明回路用軟線（227IEC 43）

5——般用途護套軟電纜

52——輕型聚氯乙烯護套軟線（227IEC 52）

53——普通聚氯乙烯護套軟線（227IEC 53）



聚氯乙烯絕緣電纜名稱、型號對照如表1。

表1

序號	名   稱	GB 5023.1～6023.7-1997	GB 5023.1～5023.3-85
1 2 3   4 5   6 7 8 9 10 11	一般用途單芯硬導體無護套電纜 一般用途單芯導體無護套電纜 內部布線用導體溫度為70℃的單芯實心導體無護套電纜 內部布線用導體溫度為70℃的單芯軟導體無護套電 內部布線用導體溫度為90℃的單芯實心導體無護套電纜 內部布線用導體溫度為90℃的單芯軟導體無護套電纜輕型聚氯乙烯護套電纜 扁形無護套軟線 戶內裝飾照明回路用軟線 輕型聚氯乙烯護套軟線 普通聚氯乙烯護套軟線	227 IEC 01 227 IEC 02 227 IEC 05   227 IEC 06 227 IEC 07   227 IEC 08 227 IEC 10 227 IEC 42 227 IEC 43 227 IEC 52 227 IEC 53	BV RV BV   RV BV-90   RV-90 BVV RVB SVR RVV RVV

注：（1）按GB/T3956-97規定：正常使用時，導體溫度最高為70℃。

        （2）絕緣料應采用PVC/C型聚氯乙烯混合物。

        （3）平均外徑應不大于表中規定的上限值。

一般用途單芯軟導體無護套電纜，如表3。

表3  227  IEC  02（RV）型電纜的綜合數據

導體標稱截面 mm2	絕緣厚度規定值 mm	平均外徑上限 mm	70℃時最小絕緣電阻 MΩ·KM
1.5 2.5 4 6 10 16 25	0.7 0.8 0.8 0.8 1.0 1.0 1.2	3.5 4.2 4.8 6.3 7.6 8.8 11.0	0.010 0.009 0.007 0.006 0.0056 0.0046 0.0044

續表3   227  IEC  02(RV)型電纜的綜合數據

導體標稱截面 mm2	絕緣厚度規定值 mm	平均外徑上限 mm	70℃時最小絕緣電阻 MΩ·KM
35 50 70 95 120 150 185 240	1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2	12.5 14.5 17.0 19.0 21.0 23.5 26.0 29.5	0.0038 0.0037 0.0032 0.0032 0.0029 0.0029 0.0029 0.0028

注：（1）按GB/T3956-97規定：正常使用時，導體溫度最高為70℃。
        （2）絕緣料應采用PVC/C型聚氯乙烯混合物。
        （3）平均外徑應不大于表中規定的上限值。
內部布線用導體溫度為70℃的單芯實心導體無護套電纜，如表4。
表4   227  IEC  05(BV)型電纜的綜合數據

導體標稱截面 mm2	絕緣厚度規定值 mm	平均外徑上限 mm	70℃時最小絕緣電阻ＭΩ·km
0.5 0.75 1	0.6 0.6 0.6	2.4 2.6 2.8	0.015 0.012 0.011

注：（1）額定電壓300/500V。
        （2）按GB/T3956-97規定：正常使用時，導體溫度最高為70℃。
        （3）絕緣料應采用PVC/C型聚氯乙烯混合物。
        （4）平均外徑應不大于表中規定的上限值。
內部布線用導體溫度為70℃的單芯軟導體無護套電纜，如表5。
表5   227  IEC  06(RV)型電纜的綜合數據

導體標稱截面 mm2	絕緣厚度規定值 mm	平均外徑上限 mm	70℃時最小絕緣電阻ＭΩ·km
0.5 0.75 1	0.6 0.6 0.6	2.6 2.8 3.0	0.013 0.011 0.009

注：（1）額定電壓300/500V。
        （2）按GB/T3956-97規定：正常使用時，導體溫度最高為70℃。
        （3）絕緣料應采用PVC/C型聚氯乙烯混合物。
        （4）平均外徑應不大于表中規定的上限值。

內部布線用導體溫度為90℃的單芯實心導體無護套電纜，如表6。
表6   227  IEC  07(BV—90)型電纜的綜合數據

導體標稱截面 mm2	絕緣厚度規定值 mm	平均外徑上限 mm	70℃時最小絕緣電阻ＭΩ·km
0.5 0.75 1.0 1.5 2.5	0.6 0.6 0.6 0.7 0.8	2.4 2.6 2.8 3.3 3.9	0.015 0.013 0.013 0.011 0.009

注：（1）額定電壓300/500V。
        （2）按GB/T3956-97規定：正常使用時，導體溫度最高為90℃。
        （3）絕緣料應采用PVC/E型聚氯乙烯混合物。
內部布線用導體溫度為90℃的單芯軟導體無護套電纜，如表7。
表7   227  IEC  08(RV—90)型電纜的綜合數據

導體標稱截面 mm2	絕緣厚度規定值 mm	平均外徑上限 mm	70℃時最小絕緣電阻ＭΩ·km
0.5 0.75 1.0 1.5 2.5	0.6 0.6 0.6 0.7 0.8	2.6 2.8 3.0 3.5 4.2	0.013 0.012 0.010 0.009 0.009

注：（1）額定電壓300/500V。
        （2）按GB/T3956-97規定：正常使用時，導體溫度最高為90℃。
        （3）絕緣料應采用PVC/E型聚氯乙烯混合物。
   固定布電線用輕型聚氯乙烯絕緣和護套電纜，如表8。
表8   227  IEC  10(BVV)型電纜的綜合數據

導體芯數和標稱截面mm2	導體種類	絕緣厚度規定值mm	內護層厚度近似值mm	護套厚度規定值mm	平均外徑		70℃時最小絕緣電阻 MΩ·km
					下限 mm	上限 mm
2*1.5 2*2.5 2*4 ２×6 2×10 2×16 2×25 2×35	1 2 1 2 1 2 1 2 1 2 2 2 2	0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 1.0 1.0 1.0 1.2 1.2	0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.8 1.0	1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.4 1.6	7.6 7.8 8.6 9.0 9.6 10.0 10.5 11.0 13.0 13.5 15.5 18.5 21.0	10.0 10.5 11.5 12.0 12.5 13.0 13.5 14.0 16.5 17.5 20.0 24.0	0.011 0.010 0.010 0.009 0.0085 0.0077 0.0070 0.0065 0.0070 0.0065 0.0052 0.0050


續表8   227  IEC  10(BVV)型電纜的綜合數據

導體芯數和標稱截面mm2	導體種類	絕緣厚度規定值mm	內護層厚度近似值mm	護套厚度規定值mm	平均外徑		70℃時最小絕緣電阻 MΩ·km
					下限 mm	上限 mm
3×1.5 3×2.5 3×4 3×6 3×10 3×16 3×25 3×35  4×1.5 4×2.5 4×4 4×6 4×10 4×16 4×25 4×35 5×1.5 5×2.5 5×4 5×6 5×10	1 2 1 2 1 2 1 2 1 2 2 2 2 1 2 1 2 1 2 1 2 1 2 2 2 2 1 2 1 2 1 2 1 2 1 2	0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 1.0 1.0 1.0 1.2 1.2 0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 1.0 1.0 1.0 1.2 1.2 0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 1.0 1.0	0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.8 0.8 1.0 0.4 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.8 1.0 1.0 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 0.6	1.2 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.4 1.4 1.6 1.6 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.6 1.6 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.4 1.4 1.4	8.0 8.2 9.2 9.4 10.0 10.5 11.5 12.0 14.0 14.5 16.5 20.5 22.0 8.6 9.0 10.0 10.0 11.5 12.0 12.5 13.0 15.5 16.0 18.0 22.5 24.5 9.4 9.8 11.0 11.0 12.5 13.0 13.5 14.5 17.0 17.5	10.5 11.0 12.0 12.5 13.0 13.5 14.5 15.5 17.5 19.0 21.5 26.0 29.0 11.5 12.0 13.0 13.5 14.5 15.0 16.0 17.0 19.0 20.5 23.5 28.5 32.0 12.0 12.5 14.0 14.5 16.0 17.0 17.5 18.5 21.0 22.0	0.011 0.010 0.010 0.009 0.0085 0.0077 0.0070 0.0065 0.0070 0.0065 0.0052 0.0050 0.0044 0.011 0.010 0.010 0.009 0.0085 0.0077 0.0070 0.0065 0.0070 0.0065 0.0052 0.0050 0.0044 0.011 0.010 0.010 0.009 0.0085 0.0077 0.0070 0.0065 0.0070 0.0065


續表8   227  IEC  10(BVV)型電纜的綜合數據

導體芯數和標稱截面mm2	導體種類	絕緣厚度規定值mm	內護層厚度近似值mm	護套厚度規定值mm	平均外徑		70℃時最小絕緣電阻 MΩ·km
					下限 mm	上限 mm
5×16 5×25 5×35	2 2 2	1.0 1.2 1.2	0.8 1.0 1.2	1.6 1.6 1.6	20.5 24.5 27.5	26.0 31.5 35.0	0.005 2 0.005 0 0.004 4

注：（1）導體種類按GB/T3956-97規定；正常使用時，導體最高溫度為70℃。
        （2）絕緣應采用PVC/C型聚氯乙烯混合物擠包；內護層由非硫化型橡皮或塑料混合物組成；護套應采用PVC/ST4型聚氯乙烯混合物擠包。
        （3）額定電壓為300/500V。
聚氯乙烯絕緣扁形無護套電纜（軟線），如表9。
表9   227  IEC  42(RVB)型軟線的綜合數據

導體標稱截面 mm2	絕緣厚度規定值 　mm2	平均外形尺寸		70℃時最小絕緣電阻 ΜΩ·Km
		下限 mm	下限 mm
0.5 0.75	0.8 0.8	2.5×5.0 2.7×5.4	3.0×6.0 3.2×6.4	0.016 　0.014

注：（1）導體種類按GB/T3956-97規定；正常使用時，導體最高溫度為70℃。
        （2）絕緣應采用PVC/D型聚氯乙烯混合物擠包；在導體之間的絕緣兩邊應有一凹槽，以便于分離絕緣線芯。
        （3）額定電壓為300/300V。
聚氯乙烯（雙層）戶內裝飾照明回路用軟線，如表10。
表10   227  IEC  43(SVR)型軟線的綜合數據

導 體 標稱截面 mm2	絕緣各層厚度最小值 mm	絕緣總厚度 最小值  mm	絕緣厚度 平均值 mm	平均外徑 上限 mm	70℃時最小絕緣電阻ΜΩ·km
0.5 0.75	0.2 0.2	0.6 0.6	0.7 0.7	2.7 2.9	0.014 0.012


注：（1）導體種類按GB/T3956-97規定；正常使用時，導體最高溫度為70℃。
        （2）絕緣應采用PVC/D型聚氯乙烯混合物，絕緣由兩層組成，并用雙層同時擠包在導體上，絕緣的內、外層塑料顏色應有明顯反差，且全粘在內層絕緣上，外層絕緣顏色優選綠色。
        （3）額定電壓為300/300V。

  輕型聚氯乙烯絕緣護套軟線，如表11。
表11   227  IEC  52(RVV)型軟線的綜合數據

導體標稱截面 mm2	絕緣厚度 規定值 　mm	護套厚度 規定值 　mm	平均外形尺寸		70℃時最小絕緣電阻 ΜΩ·Km
			下限 mm	上限 mm
2×0.5 2×0.75 3×0.5 3×0.75	0.5 0.5 0.5 0.5	0.6 0.6 0.6 0.6	4.8 或 3.0×4.8 5.2 或  3.2×5.2  5.0 5.4	6.0 或  3.6×6.0 6.4 或  3.9×6.4 6.2 6.8	2×0.5 2×0.75 3×0.5 3×0.75

注：（1）導體種類按GB/T3956-97規定；正常使用時，導體最高溫度為70℃。
        （2）絕緣應采用PVC/D型聚氯乙烯混合物。圓形軟線，絕緣線芯應絞合在一起；扁形軟線，則絕緣線芯應平行放置。
        （3）護套采用PVC/ST5型聚氯乙烯混合物。
        （4）額定電壓為300/300V。
普通聚氯乙烯絕緣和護套軟電纜，如表12。
表12   227  IEC  53(RVV)型軟線的綜合數據

導體標稱截面 mm2	絕緣厚度 規定值 　mm	護套厚度 規定值 　mm	平均外形尺寸		70℃時最小絕緣電阻 ΜΩ·Km
			下限 mm	上限 mm
2×0.75 2×1.0 2×1.5 2×2.5 3×0.75 3×1.0 3×1.5 3×2.5 4×0.75 4×1.0 4×1.5 4×2.5	0.6 0.6 0.7 0.8 0.6 0.6 0.7 0.8 0.6 0.6 0.7 0.8	0.8 0.8 0.8 1.0 0.8 0.8 0.9 1.1 0.8 0.9 0.9 1.1	6.0 或 3.8×6.0 6.4 7.4 8.9 6.4 6.8 8.0 9.6 6.8 7.6 8.0 10.5	7.6 或 5.２×7.6 8.0 9.0 11.0 8.0 8.4 9.8 12.0 8.6 9.4 11.0 13.0	2×0.75 2×1 2×1.5 2×2.5 3×0.75 3×1 3×1.5 3×2.5 4×0.75 4×1 4×1.5 4×2.5


續表12   227  IEC  53(RVV)型軟線的綜合數據

導體標稱截面 mm2	絕緣厚度 規定值 　mm	護套厚度 規定值 　mm	平均外形尺寸		70℃時最小絕緣電阻 ΜΩ·Km
			下限 mm	上限 mm
5×0.75 5×1.0 5×1.5 5×2.5	0.6 0.6 0.7 0.8	0.9 0.9 1.1 1.2	7.4 8.3 10.0 11.5	9.6 10.0 12.0 14.0	0.011 0.010 0.010 0.009

注：（1）導體種類按GB/T3956-97規定；正常使用時，導體最高溫度為70℃。
        （2）絕緣應采用PVC/D型聚氯乙烯混合物。圓形軟線，絕緣線芯應絞合在一起；扁形軟線，則絕緣線芯應平行放置。
         （3）護套采用PVC/ST5型聚氯乙烯混合物。
         （4）額定電壓為300/300V。
成品電纜主要技術性能參數及試驗方法
電氣性能、技術參數及試驗方法，應符合表13規定。
表13  PVC絕緣電纜電性能試驗要求

序號	試驗項目	單位	混合物的型號			試驗方法
			300/300V	300/500V	450/750V
1 1.1   2 2.1       2.2 2.3 2.4 3 3.1       3.2     3.3 3.4 4	導體電阻測量 實驗結果 -最大值 成品電纜電壓試驗 實驗條件： -試樣最小長度 -浸水最少時間 -水溫 試驗電壓（交流） 每次最少施壓時間 實驗結果 絕緣線芯電壓試驗 試驗條件： -試驗長度 -浸水最少時間 -水溫 試驗電壓（交流） -絕緣厚度0.6mm及以下 -絕緣厚度0.6mm以上 每次最少施加電壓時間 試驗結果 絕緣電阻測量	m h ℃ v min       m h ℃   V V min	10 1 20±5 2000 5       5 1 20±5   1500 2000 5 不擊穿	10 1 20±5 2000 5       5 1 20±5   1500 2000 5 不擊穿	10 1 20±5 2000 5       5 1 20±5     2000 5 不擊穿	5023.2     5023.2               5023.2                   5023.2	2.1     2.2               2.3                   2.4



續表13  PVC絕緣電纜電性能試驗要求

序號	試驗項目	單位	混合物的型號			試驗方法
			300/300V	300/500V	450/750V
4.1         4.2	試驗條件： -試驗長度 -經上述第2或3項電壓試驗 -浸熱水最少時間 -水溫 試驗結果	m h	5 2	5 2	5 2
