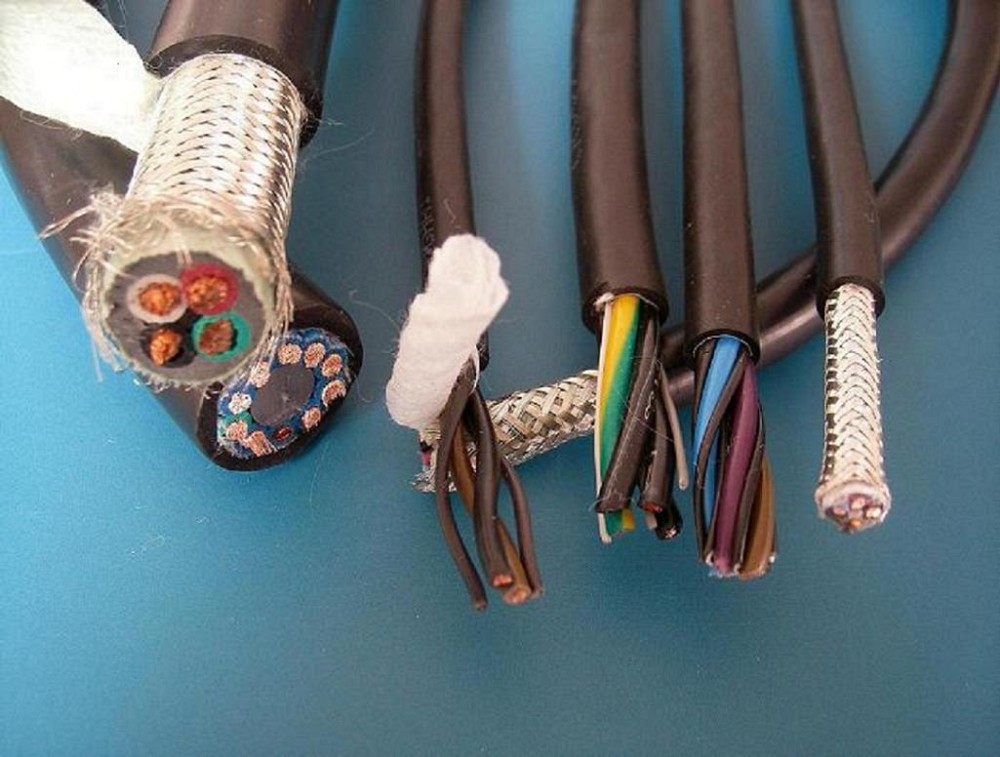

柔性本質安全用電纜
詳細信息
一、執行標準：Q/TAT7689
二、用 途：本電纜為本質安全用電纜，亦稱本安電纜，具有低電容和低電感并具有極好的屏蔽性能和抗干擾性能，因而防爆性能優于一般計算機電纜和控制電纜。它適用于有防爆要求場合的集散系統和自動化檢測控制系統等電路中作傳播線，并具有超柔性，耐高溫等性能。
三、使用特性：
額定電壓Uo/U:300/500V
最高工作溫度：一般型不超過70℃
型號后帶105的最高不超過105℃
最低環境溫度：固定敷設：-40℃，非固定敷設：-15℃
最小彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍
有鎧裝層電纜應不小于電纜外徑的12倍
四、主要技術指標：
項目 單位 技術指標
Pe絕緣 PVC絕緣
工作電容（芯-芯）（1kHz）≤ pF/M 90 180
電容不平衡（1kHz）≤ pF/M 1 /
分布電感≤ μH/m 0.6 0.6
電感電阻比≤ 0.5mm2 μH/Ω 20 20
0.75mm2
1.0mm2 25 25
1.5mm2 35 35
抗外磁場干擾（400A/m）≤ mV 5 5
抗靜電感應（20kv）≤ mV 80 80
抗射頻干擾（120dB） dB 60 60
絕緣電阻（20）℃ MΩ.km 5000 25
試驗驗電壓 V/1min 1000 1000
阻燃性 　 符合GB12666-90要求 符合GB12666-90要求 。
