BPGGP,BPYJVPP2系列變頻器專用電力電纜
一：產品特點及用途

本產品適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。



二：產品執行標準

Q/ZSTZH006

阻燃耐火特性試驗執行GB12666-90標準



三：使用特性

1、交流額定電壓：U0/U 0.6/1KV

   最高工作溫度：硅橡膠絕緣180℃

   氟46絕緣200℃和260℃兩種

   聚氯乙烯絕緣70℃

   交聯聚乙烯90℃

   最低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。

2、電纜安裝敷設溫度應不低于-25℃。

3、電纜允許彎曲半徑：電纜最小為電纜外徑的10倍



四：基本型號及名稱

型號    名稱

BPGGP   硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPGGP2  硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGGPP2 硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGGP3  硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPGVFP  硅橡膠絕緣丁腈護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPGVFP2 硅橡膠絕緣丁腈護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGVFPP2硅橡膠絕緣丁腈護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGVFP3 硅橡膠絕緣丁腈護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPFFP   氟46絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPFFP2  氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPFFPP2 氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜

BPFFP3  氟46絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPVVP   聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜。

BPVVP2  聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜。

BPVVPP2 聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。

BPVVP3  聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

BPYJVP  交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。

BPYJVP2 交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。

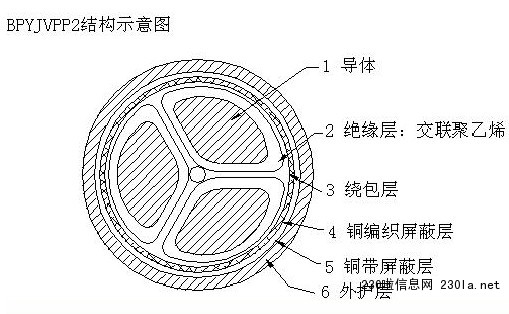

BPYJVPP2交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。

BPYJVP3 交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。



五：主要技術指標

1、成品電纜導體直流電阻(符合GB3956規定)

2、成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50 MΩ*km。

3、成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

4、屏蔽層傳輸阻抗

   電纜在100MHz時傳輸阻抗等于或小于100Ω/m。

   電纜的理想屏蔽抑制系數等于或小于0.7。
