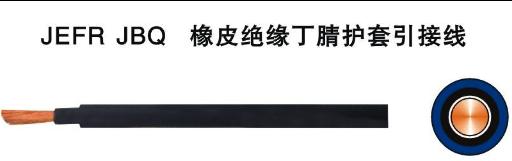

JEFR-ZR開關柜電纜，JBQ電機引接線

用途性能：

本產品為交流額定電壓1140V及以下的B級絕緣電機、電器繞組連接并引出機殼或繞組與電機殼體上的接線柱連接用電纜。具有良好的柔軟性及耐熱、耐溶劑性能，特別適用于濕熱地區。

產品型號：

型號 名稱 電壓



JEFR-ZR 銅芯橡皮絕緣丁腈護套引接線 500V

JBQ 銅芯橡皮絕緣丁腈護套電機繞組引接線 500V、1400V

技術參數：

1、導體采用鍍錫銅絲，其結構符合以下表中的規定，性能符合JB947-76《橡皮和塑料絕緣電線電纜銅導電線芯》中的要求；

2、絕緣橡皮性能符合JB664-77《電線電纜用橡皮》標準規定；絕緣厚度符合以下表中的規定，允許偏差-10%，其最薄處的厚度不小于標稱值的90%-0.1mm；

3、護套橡皮性能符合JB664-77《電線電纜用橡皮》標準規定；護套厚度符合以下表中規定，允許偏差-20%，最薄處厚度不小于標稱值的80%；

4、成品電線須經受OYYDDL0118-2003規定的交流50Hz耐電壓試驗；

5、成品電線導線線芯直流電阻在溫度20℃時應符合表1、表2的規定；

6、電線應能經受浸漆試驗，電纜經130±5℃、5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃、48小時恒溫，最后將電線卷繞在規定直徑的圓棒上，電線護套層應無開裂、脆裂和發粘等現象。
