WDZB-DCEYJ WDZ-DZETR DDZ-DZETR WDFS-YJE-DC750V WDZ-DCEFR軌道牽引用電纜

1) 額定電壓1.8KV及以下軌道交通直流電力電纜（絕緣可為交聯聚乙烯和乙丙橡膠）

DC-WDZA-YJY、DC-WDZB-YJY

DC-DDZA-YJY、DC-DDZB-YJY

DC-WDZA-EYR、DC-WDZB-EYR

DC-DDZA-EYR、 DC-DDZB-EYR

2. 規格

電纜的芯數為1芯

電纜的標稱截面為50～630mm2

二、 產品功能介紹

額定電壓1.8kV及以下直流電力電纜：主要用于城市軌道交通的直流牽引供電系統直流電力傳輸。

三、 使用特性

1. 電纜導體的最高額定溫度為90℃。

2. 電纜導體短路時（最長持續時間部超過5s）導體的最高溫度250℃。

3. 電纜敷設溫度

1) 聚氯乙烯絕緣電纜敷設溫度不低于0℃。

2) 交聯聚乙烯絕緣和乙丙橡膠絕緣電纜敷設溫度不低于-20℃。

4. 敷設電纜時的環境溫度應不低于0℃，其最小彎曲半徑：第2種絞合導體應不小于電纜外徑的15倍，第5種、第6種軟銅導體應不小于電纜外徑的6倍

型號、名稱及規格

1.  電纜的型號及名稱

乙丙橡膠絕緣直流電力電纜型號及名稱見下表：

注：型號中X—代表阻燃級別A、B、C或D

交聯聚乙烯絕緣彈性體護套直流電力電纜的型號及名稱見下表：

注：型號中X—代表阻燃級別A、B、C或D

低煙無鹵聚烯烴絕緣低煙無鹵聚烯烴護套直流電力電纜型號及名稱見下表：

注：型號中X—代表阻燃級別A、B、C或D

低煙低鹵聚烯烴絕緣低煙低鹵聚烯烴護套直流電力電纜型號及名稱見下表：

注：型號中X—代表阻燃級別A、B、C或D

聚氯乙烯彈性體絕緣彈性體護套直流電力電纜的型號及名稱見下表：

注：型號中X—代表阻燃級別A、B、C或D

      舉例說明如下：

•                                     DC-ZRA-FF-750V  1×95
•         A類阻燃型銅芯聚錄乙烯彈性體絕緣聚氯乙烯彈性體護套直流電力電纜
•         額定電壓為750V，單芯，標稱截面95mm2。
•
•                                     DC-WDZA-YJV-1500V  1×240
•         A類阻燃型銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套直流電力電纜
•         額定電壓為1.5KV，單芯，標稱截面240mm2。
•
•                                     DC-DDZB-FF24-1500  1×400
•         B類阻燃型銅芯低煙低鹵聚烯烴彈性體絕緣鋼帶鎧裝低煙低鹵聚烯烴彈性體護套直流電力電纜
•         額定電壓為1.5KV，單芯，標稱截面400mm2。
•
•                                    DC-WDZA-FF-1800V  1×240
•         A類阻燃型銅芯低煙無鹵聚烯烴彈性體絕緣低煙無鹵聚烯烴彈性體護套直流電力電纜
•         額定電壓為1.8KV，單芯，標稱截面240mm2。
•

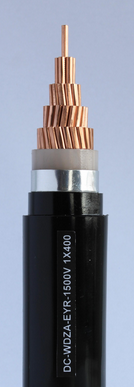

•                                    DC-WDZA-EYR-1500V  1×400
•         A類阻燃銅芯軟導體乙丙橡膠絕緣低煙無鹵聚烯烴護套直流電力電纜
•         額定電壓為1.5KV，單芯，標稱截面400mm2。

2.  直流電力電纜的規格見下表：

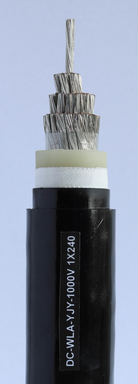

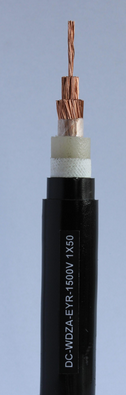

四．電纜結構示意圖

五． 主要電氣性能指標

1.   20℃導體直流電阻不大于Ω/Km：

•    第2種絞合導體直流電阻符合下表的規定


•   第5種絞合軟銅導體直流電阻符合下表的規定


•   第6種絞合軟銅導體直流電阻符合下表的規定


2.   交流電壓試驗

交流電壓試驗應在環境溫度下進行。將電纜浸入室溫水中1h，在導體和水之間施加試驗電壓5min，工頻試驗電壓見下表，對應額定電壓的單相試驗電壓如下表。

注：在任何情況下，電壓都應逐漸升高到規定值，要求絕緣無擊穿。

六． 燃燒性能

1.  直流電力電纜的阻燃性能通過GB18380.3-2001規定的A類成束電纜垂直燃燒試驗。

2.  低煙無鹵型直流電力電纜燃燒時的低煙性能滿足在GB/T17651-1998規定條件下，燃燒產生的煙濃度其最小透光率一般不小于60%，當用戶有特殊要求時，我方產品最小透光率可以做到85%

3.  低煙無鹵型直流電力電纜燃燒時的無鹵性能滿足在GB/T17650-1998規定條件下，燃燒產生的鹵酸氣體溢出量不大于5mg/g,PH值不小于4.3，電導率不大于10μs/mm.

4.  低煙無鹵型直流電力電纜毒性指數小于2.5。

七． 電纜特殊性能

我方可以根據用戶需求設計電纜特殊性能，具體包括：

1． 電纜防水、防潮性能

2.   電纜抗日照與防紫外光性能

3.   電纜防白蟻和防鼠咬性能
