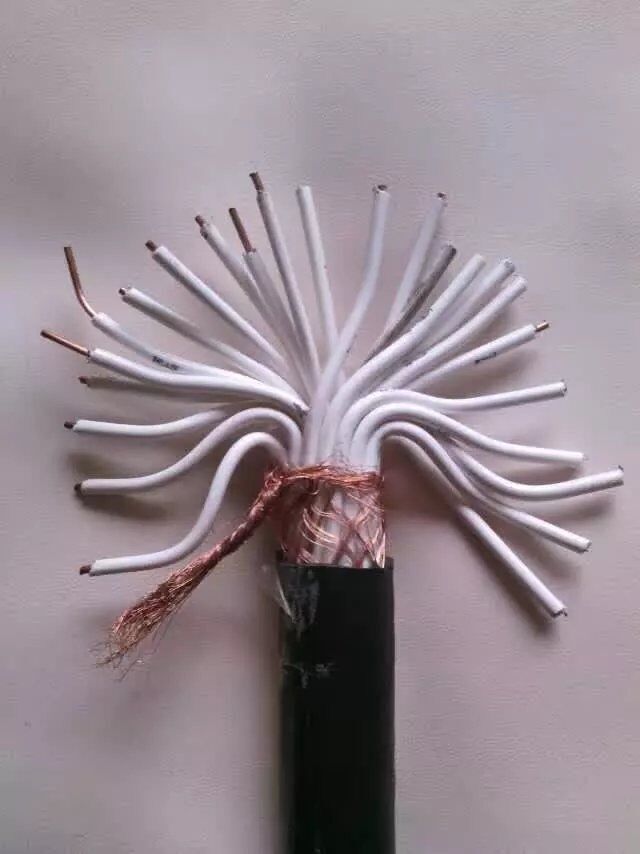

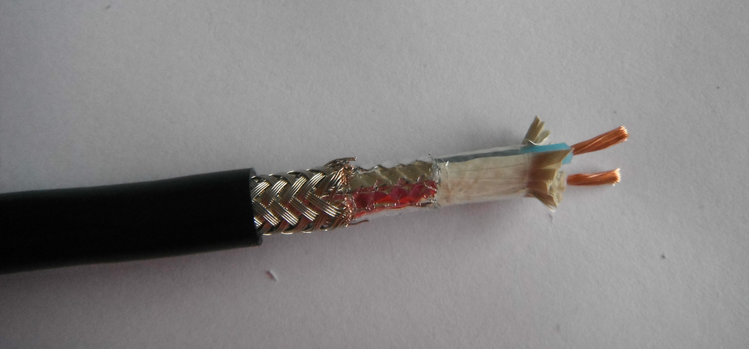

WDZ-RYJY，WDZ-RYJYP無(wú)鹵低煙阻燃交聯(lián)聚烯烴絕緣環(huán)保軟電線(xiàn)電纜

一、產(chǎn)品名稱(chēng)：無(wú)鹵低煙阻燃交聯(lián)聚烯烴絕緣環(huán)保軟電線(xiàn)電纜
二、產(chǎn)品標準
1 、結構和相關(guān)理化性能參照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃性能參照采用 GB/T18380.3-2001(A 類(lèi)、 B 類(lèi)或 C 類(lèi) ) 。
3 、無(wú)鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
4 、環(huán)保性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過(guò)境規定（重金屬含量的過(guò)境規定）》。

三、型號名稱(chēng)（見(jiàn)表 1 ）

表 1





四、產(chǎn)品規格（見(jiàn)表 2 ）

表 2





六、使用特性

1 、額定電壓為：相電壓 / 線(xiàn)電壓是 450/750V 或 300/500V 。
2 、最高長(cháng)期工作溫度不超過(guò) 90 ℃ 。
3 、敷設時(shí)的環(huán)境溫度在 -25 ℃ 及以上。
4 、敷設時(shí)的最小彎曲半徑：電纜外徑小于 25mm 者為 4D ，電纜外徑為 25mm 及以上者為 6D 。
(D 為電纜外徑 )

七、技術(shù)性能

1 、導體直流電阻見(jiàn)表 3 。

表 3





2 、絕緣電阻
90 ℃ 時(shí)絕緣體積電阻率ρ≥ 10 11 Ω ? cm ；
90 ℃ 時(shí)絕緣電阻常數 K i ≥ 0.367M Ω? km 。

3 、耐壓試驗
電壓等級 300/500V 的產(chǎn)品經(jīng)受交流 2000V ， 5min 內不擊穿；
電壓等級 450/750V 的產(chǎn)品經(jīng)受交流 2500V ， 5min 內不擊穿。

4 、 燃燒試驗
成束燃燒試驗：通過(guò) GB/T18380.3-2001 規定的成束燃燒試驗（ A 類(lèi)、 B 類(lèi)、 C 類(lèi)）；
燃燒煙密度試驗：透光率 ≥ 60% ；
燃燒氣體腐蝕性試驗： PH 值 ≥ 4.3 ，電導率≤ 10μS/mm 。

5 、絕緣熱延伸試驗 （ 200 ℃ ， 0.2MPa ， 15min ）
負荷下伸長(cháng)率 ≤ 175% ，冷卻后永久變形率 ≤ 25% 。

6 、絕緣和護套的力學(xué)性能
交聯(lián)聚烯烴絕緣：原始抗張強度 ≥ 10MPa ；原始斷裂伸長(cháng)率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長(cháng)率 ≤±30% 。
聚烯烴護套： 原始抗張強度 ≥ 9MPa ；原始斷裂伸長(cháng)率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長(cháng)率 ≤±30% 。

八、產(chǎn)品特點(diǎn)
該系列產(chǎn)品克服了國內傳統無(wú)鹵低煙阻燃電線(xiàn)電纜對有害重金屬不作限量、阻燃性能不理想、長(cháng)期浸水后絕緣電阻大幅下降、廢棄時(shí)仍會(huì )造成環(huán)境的二次污染等問(wèn)題，主要具有以下優(yōu)點(diǎn)：
1 、不含鹵素，也幾乎不含 “鉛、汞、砷、銻、鎘、鉻、硒、鋇”等八種有毒有害重金屬元素；
2 、成束燃燒試驗可達到 A 類(lèi)，燃燒時(shí)發(fā)煙量少，透光率高；
3 、燃燒無(wú)腐蝕性氣體產(chǎn)生；
4 、熱穩定性好，壽命長(cháng)；
5 、性能 / 價(jià)格比高。

九、交貨長(cháng)度
1 、交貨電纜的長(cháng)度不小于 100m ，允許長(cháng)度不小于 10m 的短段交貨，其數量不超過(guò)交貨總長(cháng)度的 10% ；
2 、根據雙方的協(xié)議，允許任何長(cháng)度交貨；
3 、長(cháng)度計量誤差不超過(guò)± 0.5% 。



文章標簽：阻燃電纜   無(wú)鹵低煙電纜   WDZ-RYJY   WDZ-RYJYP
