KGGP KYEP22-控制電纜適用于冶金、電力、石油化工等工礦企業中；交流額定電壓（U0/U)450/750V及以下的電器儀表、配電裝置的信號傳輸、控制和測量系統。

【詳細說明】

KGGP  KYEP22-控制電纜



一．控制電纜用途

KGGP  KYEP22-控制電纜適用于冶金、電力、石油化工等工礦企業中交流額定電壓（U0/U)450/750V及以下的電器儀表、配電裝置的信號傳輸、控制和測量系統。

二．控制電纜執行標準
KGGP  KYEP22-控制電纜按照GB/T9330-2008標準制造，阻燃特性符合GB12666．5(1EC332—3)、GB12666．7（IECl034)規定要求

三．控制電纜型號及名稱







KGGP  KYEP22-控制電纜

注：加ZR的為阻燃電纜。

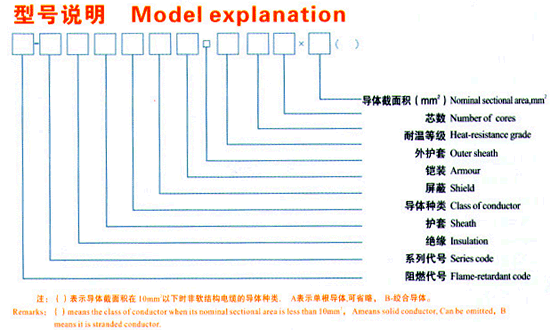

四．KGGP  KYEP22-控制電纜型號中各代號表示說明

五．KGGP  KYEP22-控制電纜表示方法舉例
塑料絕緣和護套控制電纜由型號、芯數及導體的標稱截面表示。
同一品種采用規定的不同導體結構時，較軟導體（B）表示，在規格后表明。舉例如下：

1、聚氯乙烯絕緣聚氯乙烯護套控制電纜，16芯，導體標稱截面為2。5mm2，105℃，表示為：較硬導體結構：KVV-105 16×2。5 較軟導體結構：KVV-105 16×2。5（B）

2、交聯聚乙烯絕緣聚氯乙烯護套雙鋼帶鎧裝阻燃型控制電纜，12芯，導體標稱截面為4mm2,表示為：
ZR-KYJV22 12×4

六．使用特性及主要性能
①額定電壓（U0/U):450/750V

②電纜導體的最高長期允許工作溫度：
聚乙烯絕緣電纜為：70℃
交聯聚乙烯絕緣電纜為：90℃
聚氯乙烯絕緣電纜為：70℃、90℃、105℃（根據型號后的耐溫等級而定）；

③電纜的最低允許敷設溫度：
聚乙烯護套電纜：-20℃；
聚氯乙烯護套及低煙無鹵阻燃聚烯烴護套電纜0℃ （低于最低允許敷設溫度時應預先加熱)。

④電纜推薦允許彎曲半徑：
有鎧裝或繞包屏蔽結構的電纜應不低于電纜外徑的12倍；其余結構電纜應不低于電纜外徑的6倍。

⑤電纜的燃燒特性
阻燃電纜能經受GBl2666．5(IEC332-3)規定的成束燃燒試驗。低煙低鹵阻燃電纜能經受GBl2666．5（IEC332-3)規定的成束燃燒試驗，且燃燒時煙濃度應符合GBl2666．7（IECl034)規定，燃燒析出氣體中HCL含量應≤100mg/g (符合IEC754-1要求）。
低煙無鹵阻燃電纜能經受GBl2666．5（IEC332-3)規定的成束燃燒試驗，且燃燒時濃度應符合GBl2666．7。(1ECl034）規定，燃燒析出氣體水溶液的pH值≥4 3，導電率≤10us／mm(符合IEC754-2要求)。

⑥電纜的導體直流電阻見表3；

絕緣電阻見表4
