低煙無鹵阻燃變頻器用控制回路電纜主要用于變頻器控制回路中微弱電壓電流信號的控制。具有良好的屏蔽性能，其屏蔽傳輸阻抗在100MHz范圍以?xún)炔淮笥?Ω/m（主回路型電纜）或100 mΩ/m（主電型電纜）。

【詳細說明】
WDZ-BPKYJYP2,WDZ-BPKYJPYP屏蔽無鹵低煙阻燃變頻器用控制回路電纜



一、用途
變頻器用控制回路電纜主要用于變頻器控制回路中微弱電壓電流信號的控制。
二、型號及名稱、規格

三、使用特性
1、普通型電纜導體最高工作溫度為70℃
    2、無鹵低煙阻燃型電纜導體最高工作溫度為90℃
    3、電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑為：
       銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
       銅絲屏蔽結構的電纜，應不小于電纜外徑的6倍。

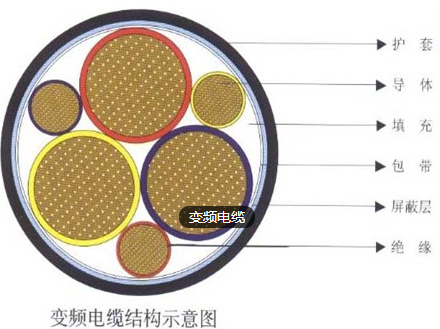

四、結構示意圖



1-      導體 2-絕緣 3-屏蔽 4-隔離層 5-屏蔽 6-護套

五、低煙無鹵阻燃變頻電纜產品特性
    1、電纜可實現無鹵、低煙、阻燃等特性。
    2、優良的屏蔽效果，可防止強電對弱電壓電流信號的干擾。
    3、合理的敷設間距與有效的屏蔽接地，可減少靜電偶合干擾。





文章標簽：阻燃電纜   低煙無鹵電纜   變頻器電纜   WDZ-BPKYJYP2   WDZ-BPKYJPYP
