風力發電用耐扭曲軟電纜
適用范圍

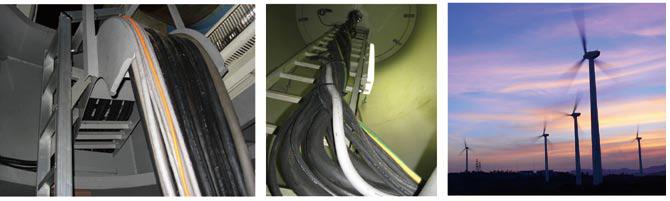

本產品用于風力發電設備中葉輪機及固定安裝塔內或其它類似場合。
使用特性
額定電壓U0/U為：450/750V、0.6/1kV、1.8/3kV。
導體運行時最高工作溫度：
電壓等級為450/750V的電纜；cable: 70 ℃；
電壓等級為0.6/1kV的電纜；cable: 90℃；
電壓等級為1.8/3kV的電纜；cable: 90℃。
電纜的最小彎曲半徑為6D(D為電纜的外徑)
電纜運行時最低環境溫度：
普通型：-25℃；
耐寒性：-40℃；
耐嚴寒型：-55℃。
型號名稱
|
型 號
|
額定電壓
|
名 稱
|
|
FDEF-25(-40)
|
450/750V
|
銅芯乙丙橡皮絕緣氯丁橡皮護套風力發電用（耐寒）耐扭曲軟電纜
|
|
FDES-25(-40)
|
450/750V
|
銅芯乙丙橡皮絕緣熱塑性彈性體護套風力發電用（耐寒）耐扭曲軟電纜
|
|
FDGG-40(-55)
|
0.6/1kV
1.8/3 kV
|
銅芯硅橡膠絕緣硅橡膠護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
|
|
FDGU-40(-55)
|
0.6/1kV
1.8/3 kV
|
銅芯硅橡膠絕緣聚氨酯彈性體護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
|
|
FDEU-40(-55)
|
0.6/1kV
1.8/3 kV
|
銅芯乙丙橡皮絕緣聚氨酯彈性體護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
|
|
FDEG-40(-55)
|
0.6/1kV
1.8/3 kV
|
銅芯乙丙橡皮絕緣硅橡膠護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
|
|
FDEH-25(-40)
|
0.6/1kV
1.8/3 kV
|
銅芯乙丙橡皮絕緣氯磺化聚乙烯橡皮護套風力發電用（耐寒）耐扭曲軟電纜
|
|
FDES-25(-40)
|
0.6/1kV
1.8/3 kV
|
銅芯乙丙橡皮絕緣熱塑性彈性體護套風力發電用（耐寒）耐扭曲軟電纜
|
|
注：1、如氯磺化聚乙烯橡皮護套電纜，氯丁橡皮護套電纜和熱塑性彈性體護套電纜能夠通過實驗溫度-40℃的全部低溫實驗，其最低適用環境為-40℃，相應型號為FDEH-40、FDEF-40、FDES-40。
2、阻燃電纜在型號前加“ZR-”
|
||
生產范圍
|
型 號
|
額定電壓
|
芯 數
|
導體標稱截面 mm²
|
|
FDEF
FDES
FDGG
FDGU
FDEU
FDEG
FDEH
FDES
|
450/750V
0.6/1 kV
|
1
|
1.5～400
|
|
2
|
1～25
|
||
|
3
|
1～300
|
||
|
3+1
|
4～185
|
||
|
4
|
1～300
|
||
|
5
|
1～25
|
||
|
6～36
|
1.5～4
|
||
|
1.8/3 kV
|
1
|
10～400
|
|
|
3
|
10～240
|
電纜的絕緣電阻
|
額定電壓
|
導體標稱截面積 mm²
|
20℃是絕緣電阻 MΩ•km
|
額定工作溫度時絕緣電阻 MΩ•km
|
|
450/750V
0.6/1kV
|
35及以下
|
150
|
0.15
|
|
50～150
|
100
|
0.10
|
|
|
185～400
|
80
|
0.08
|
|
|
1.8/3 kV
|
35及以下
|
250
|
0.25
|
|
50～150
|
200
|
0.20
|
|
|
185～400
|
150
|
0.15
|
