ZHFF-PUR 綜合電纜24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1
一、設計要求

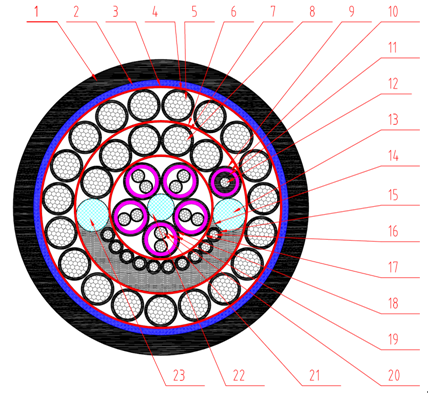

1.電纜內部結構設計如下圖所示
ZHFF-PUR 綜合電纜24*1.5+10*0.5+5*2*0.25+SFF75-2-1 第1張

圖  電纜橫截面設計示意圖（圖中代號解釋見下表）
序號
標注編號
構成定義及參數說明
備注
1
1
霧面PUR

2
2
凱夫拉編織網

3
3、6、17
無紡布繞包層

4
4、7、9、11、15、18、20
導體絕緣層
JPTE
5
5、8
24×1.5 mm2線芯
鍍錫銅絲
6
16
10×0.5 mm2線芯
鍍錫銅絲
7
21
5×2×0.25 mm2線芯
鍍錫銅絲
8
19
5×2×0.25 mm2屏蔽編織網
鍍錫銅絲
9
10
同軸線屏蔽編織網
鍍銀銅絲
10
12
同軸線線芯
鍍銀銅絲
11
14
尼龍填充物

12
13、22、23
尼龍繩
填充物

2.技術參數設計如下表所示
序號
參數名稱
技術參數設計及驗收參考值
備注
1
電纜類別
綜合電纜

2
電纜應用范圍
拖鏈系統及移動場合

3
線芯線徑設計
24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1

4
線芯導體材質
鍍錫銅絲

5
四種線芯導體結構
及絞合外徑
導體構成
絞合外徑

1.5 mm2：85/0.15±0.004mm
1.6mm
0.5 mm2：33/0.14±0.004mm
0.93mm
0.25 mm2：16/0.14±0.004mm
0.65mm
SFF：7/0.12±0.003mm
0.36 mm
6
導體絕緣層的平均厚度
最薄點
絕緣外徑
平均厚度
最薄點
絕緣外徑

1.5 mm2：0.7mm
0.53mm
3.0±0.1mm
0.5 mm2：0.53mm
0.38mm
2.0±0.1mm
0.25 mm2：0.42mm
0.28mm
1.5±0.1mm
SYV：0.57mm
0.51mm
1.5±0.1mm
7
導體絕緣層材質
JPTE，具體以樣品為準

8
絕緣層顏色
相同線徑的線芯必須用不同顏色加以區分,具體顏色不限

9
同軸屏蔽網規格
鍍銀絲編織屏蔽，屏蔽密度≥100％，屏蔽后擠包透明PVC內護套，外徑2.8±0.2mm

10
5×2×0.25屏蔽網規格
每組分別鍍錫絲纏繞屏蔽屏蔽密度≥100％，屏蔽后繞包無紡布

11
外護套規格
材質及顏色
霧面PUR，黑色

平均厚度及最薄點
2.0mm，1.6mm
成品外徑
控制在20±0.2mm以?xún)?o:p>
12
標識絲印
公司logo(最好彩色)或公司全稱，間隔1m

13
20℃時導體最大直流電阻（Ω/KM）
1.5 mm2：13.3Ω

0.5 mm2：40.1Ω
0.25 mm2：71.6Ω
14
最小彎曲半徑
符合GB9330-88《塑料絕緣控制電纜》規定的技術要求

15
額定耐壓
導體與絕緣屏蔽層之間耐壓：300V

導體與導體之間耐壓：300V
16
額定耐溫
非彎曲時允許安裝溫度范圍：-40℃ ～ +200℃

彎曲時允許安裝溫度范圍：-30℃ ～ +200℃
所有絕緣層在200℃溫度下烘烤時不收縮不變形
17
抗拉強度設計
抗拉強度：≥8000N

采用單根250N的凱夫拉，共計32根，進行網狀編織，凱夫拉編制前進行膠浸處理
18
使用壽命
≥5000000耐磨次數

19
緊實度要求
線芯和外護套之間不能有空隙，務必緊實；50cm情況下測試，單根線芯拉動時不能與其它線芯之間產生相對位移

20
外護套封裝要求
封裝后的外護套表面務必均勻、平整、光滑，不能凹凸不平

21
數量及規格
單根長度不低于200m，中間不能有斷頭，以木質卷盤形式交貨；試驗合格確定總數量；試驗段長度200m。

22
驗收標準
以上技術參數在驗收時的允許誤差：≤1%
