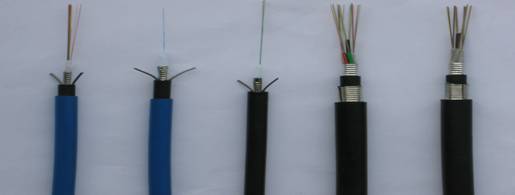

煤礦用阻燃通信光纜
產品用途：產品適用于煤礦井下與外界、煤礦相互間、煤礦內部地面與井下的信號通信及圖像傳輸。礦用阻燃通信光纜分礦用阻燃通信單模光纜與礦用阻燃通信多模光纜，藍色阻燃PVC護套成纜。
使用條件：光纜長期允許工作溫度為： -40℃～60℃、月平均最大濕度：90％、光纜允許敷設與安裝的溫度：≥-10℃、光纜最小彎曲半徑：靜態彎曲半徑為光纜的10倍，動態彎曲半徑為光纜的20倍。
執行標準：企標Q/YZRC037-2009。
煤礦用阻燃通信光纜型號規格、名稱和用途：
| 型 號 | 名 稱 | 芯數 | 規格 | 用途 |
|
MGTSV、MGTS MGXTSV、MGXTW |
礦用阻燃通信光纜 | 2～148 |
單模（B1） 多模（A1） |
用于礦場平巷、斜巷及機電酮或豎井室信號及圖像傳輸 |
 松套層絞式光纜 |
阻燃外護套 復合鋼帶 包帶 加強芯 填充繩 填充復合物 松套管光纖 |
 中心束管式光纜 |
阻燃外護套 包帶 填充復合物 復合鋼帶 松套管光纖 加強鋼絲 |
| 項目：衰減（1310nm） | 單位：dB/Km | 技術指標：最大值0.36 | ||
| 拉伸 | 受力情形 | 短暫（敷設時） | 長期（工作時） | |
| 纜中光纖允許應變 | % | ≤0.15 | ≤0.05 | |
| 允許拉伸力 | N | ≥1500 | ≥600 | |
| 壓扁 | 允許壓扁力 | N/100mm | ≥1000 | ≥300 |
| 單根垂直燃燒 | mm | 上夾具下緣與燒焦點的距離>5.0 | ||
| 成束燃燒 | mm | 炭化部分高度<2.5 | ||
| 光纜芯數 | 光纜直徑 | 光纜重量(kg/km) | 允許拉伸力：長期/短期(N) | 允許壓扁力：長期/短期(N/10cm) |
| 2-24 | 10.9 | 161 | 600/1500 | 300/1000 |
| 26-48 | 12.5 | 196 | 600/1500 | 300/1000 |
