產品特點及用途：本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下..

詳細介紹：

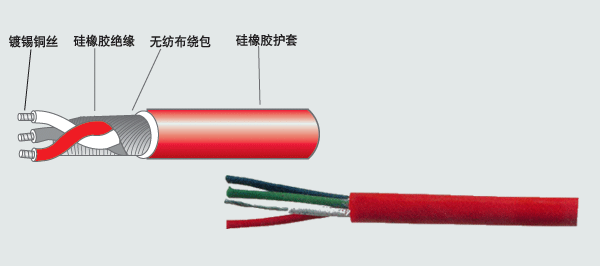

產品特點及用途：本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。

二：產品執行標準

Q/HHTZH001.1

阻燃耐火特性試驗執行GB12666-90要求

三：使用特性

1.   交流額定電壓：U0/U 0.6/1KV

最高工作溫度： 180℃

最低環境溫度：固定敷設-60℃

2.   電纜安裝敷設溫度應不低于-25℃。

3.   電纜允許彎曲半徑：電纜最小為電纜外徑的10倍

四：基本型號及名稱

表1

型號

產品名稱

YGC

硅橡膠絕緣硅橡膠護套電力電纜

YGCR

硅橡膠絕緣硅橡膠護套移動用電力軟電纜

YGCP

硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜

YGC22

硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜

JGG

硅橡膠絕緣硅橡膠護套安裝線

JGGR

硅橡膠絕緣硅橡膠護套移動用安裝軟線

JGGP

硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線

JHXG

硅橡膠絕緣電機引接線

備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。

      五：代號名稱和含義

表2

代號

代號含義

Y

系列代號（移動軟電纜）

G

硅橡膠

C

重型

22

鋼帶鎧裝

P

銅編織屏蔽

R

多股絞合導體

J

電機引接線

六：主要技術指標

1.成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。

2.20℃時絕緣電阻不小于100MΩ/KM

3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

七：基本電纜規格及結構參數

線芯*標稱截面（mm2）

導體結構

（根數*直徑）

（B/R）

mm

電纜最大外徑

參考重量（kg/km）

YGC

JGGF

YGCR

JGGFR

YGCR

JGGFR

YGC22

JGG22
