YGC-F46R,YGC-HBR硅橡膠柔性耐高溫電纜
1.執行標準：
Q/ILXD-13-20052.用途
適用于發電、冶金、化工、港口、以及礦山等惡劣環境作移動電器設備之間電器連接，同樣適用于固定場合。
3.使用特性
(1)工作溫度：長期工作溫度不超過180℃
(2)額定電壓U0/U：600/1000V
(3)最低環境溫度：固定敷設-60℃
非固定敷設—20℃
(4)最小彎曲半徑：彎曲半徑不小于電纜外徑的4倍
4.主要技術指標：
| 標稱截面mm2 | 20℃時導體電阻不大于Ω/km | 技術指標 |
|
|||
| 20℃時絕緣電阻不小于MW/KΩ | 耐熱試驗 | 試驗電壓 | ||||
| 不鍍錫 | 不鍍錫 |
|
||||
| 4.0 | 4.95 | 5.09 | 50 | 電纜經受200℃±2℃加熱時間為120h的耐熱試驗，冷卻4h后，絕緣層表面沒有目力可見裂紋 |
交流50Hz3500V 電壓試驗5min不擊穿 |
|
| 6.0 | 3.30 | 3.39 |
|
|||
| 10.0 | 1.91 | 1.95 |
|
|||
| 16.0 | 1.21 | 1.24 |
|
|||
| 25.0 | 0.780 | 0.795 |
|
|||
| 35.0 | 0.554 | 0.565 |
|
|||
| 50.0 | 0.386 | 0.393 |
|
|||
| 70.0 | 0.272 | 0.277 | 35 |
|
||
| 95.0 | 0.206 | 0.210 |
|
|||
| 阻燃性 | 阻燃電纜符合GBl2666．5—90氧指數大于28高于B類要求 | |||||

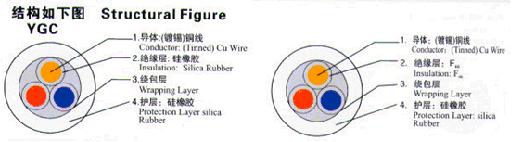

硅橡膠耐高溫電纜結構圖
型號和名稱:
| 型號 | 名稱 |
| YGC | 銅芯硅橡膠絕緣及護套軟電纜 |
| YGC-F46R | 銅芯聚全氟丙烯絕緣硅橡膠護套軟電纜 |
| YGC-HBR | 銅芯高溫硅橡膠軟電纜 |
使用特性及主要技術性能指標:
① 額定電壓U0/U為0.6/1kV.
②電纜長期工作溫度為-60℃-180℃
③導體直流電阻符合GB3956的規定。
④電纜的最小彎曲半徑應不小于電纜外徑的6倍。
⑤電纜具有耐高溫、耐低溫、柔軟、耐腐蝕等優點。
⑥ 電纜經過3.5kV/5min工頻耐電壓試驗不擊穿

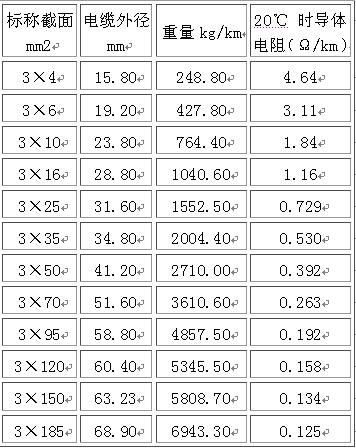

規格及參考數據:
