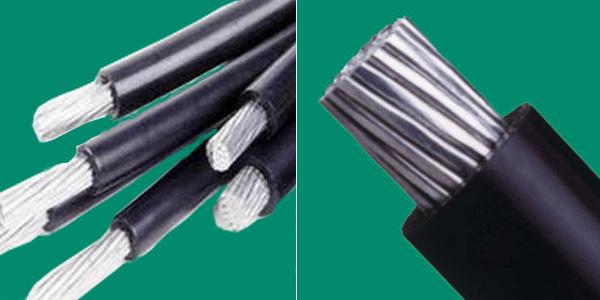

架空絕緣電纜 JKV、JKLV、JKYJ、JKLYJ、JKYJ、JKLYJ、JKGYJ、JKLGYJ
|
|
型號
|
架空絕緣電纜
|
芯數
|
不等
|
護套材質
|
聚氯乙烯
|
用途
|
架空電力工程
|
線芯材質
|
鋁芯
|
產品認證
|
CCC
|
絕緣材料
|
塑料絕緣電力電纜
|
電壓等級
|
中、低壓電力電纜(35千伏及以下)
|
沈陽艾克電纜電線電纜架空絕緣電纜JKV、JKLV、JKYJ、JKLYJ、JKYJ、JKLYJ、JKGYJ、JKLGYJ
一、執行標準:
額定電壓1KV及以下架空絕緣電纜GB12527—2008
額定電壓10KV、35KV架空絕緣電纜GB14049—2008
額定電壓1KV及以下架空絕緣電纜GB12527—2008
額定電壓10KV、35KV架空絕緣電纜GB14049—2008
二、產品用途:
本產品適用于額定電壓1-35KV架空電力線路輸配電系統。
三、型號名稱及敷設方式
本產品適用于額定電壓1-35KV架空電力線路輸配電系統。
三、型號名稱及敷設方式
型號
|
名稱
|
敷設方式
|
JKV JKLV JKY
JKLY JKYJ JKLYJ
|
同、鋁芯聚氯乙烯絕緣架空電纜
|
架空固定敷設引戶線等
|
JKYJ
JKLYJ
JKTRYJ
JKY JKLY
JKTRY
JKGYJ
JKLGYJ
|
銅、鋁交聯聚乙烯絕緣架空電纜
軟銅芯交聯聚乙烯絕緣架空電纜
銅、鋁芯聚乙烯絕緣架空電纜
軟銅芯聚乙烯絕緣架空電纜
銅芯絞線交聯聚乙烯絕緣架空電纜
鋁芯絞線交聯聚乙烯絕緣架空電纜
|
架空固定敷設、軟銅芯產品用于變壓器引下線。電纜架空時,應考慮電纜和樹木保持一定距離;電纜遠行時,允許電纜和樹木頻繁接觸。鋼芯型架空電纜用于山區,河流跨越敷設。
|
JKLY/B
|
鋁芯本色交聯聚乙烯絕緣架空電纜
|
架空固定敷設電纜架設時,應考慮電纜和樹木保持一定距離;電纜運行時,允許電纜和樹木頻繁接觸。
|
JKLYJ/Q JKLY/Q
|
鋁芯輕型交聯聚乙烯絕緣架空電纜
鋁芯輕型聚乙烯絕緣架空電纜
|
架空固定敷設電纜架設時,應考慮電纜和樹木保持一定距離;電纜運行時,允許電纜和樹木短時接觸。
|
四、使用特性
* 額定電壓分別為0.6/1KV、10KV、35KV。
* 電纜敷設溫度應不低于-20℃。
* 短路時(最長持續時間不超過5S)電纜的基本最高溫度:交聯聚乙烯絕緣250℃。高密度聚乙烯絕緣150℃。聚氯乙烯絕緣160℃
* 電纜導體的最高長期允許工作溫度:聚氯乙烯絕緣不超過70℃。聚乙烯絕緣應不超過70℃;交聯聚乙烯絕緣應不超過90℃。
* 電纜的允許彎曲半徑:?jiǎn)涡倦娎|應不小于電纜外徑的15倍,多芯電纜應不小于電纜外徑的10倍。
* 額定電壓分別為0.6/1KV、10KV、35KV。
* 電纜敷設溫度應不低于-20℃。
* 短路時(最長持續時間不超過5S)電纜的基本最高溫度:交聯聚乙烯絕緣250℃。高密度聚乙烯絕緣150℃。聚氯乙烯絕緣160℃
* 電纜導體的最高長期允許工作溫度:聚氯乙烯絕緣不超過70℃。聚乙烯絕緣應不超過70℃;交聯聚乙烯絕緣應不超過90℃。
* 電纜的允許彎曲半徑:?jiǎn)涡倦娎|應不小于電纜外徑的15倍,多芯電纜應不小于電纜外徑的10倍。
五、生產范圍
,
型號
|
芯數
|
額定電壓KV
|
||
1
|
10
|
35
|
||
標稱截面mm2
|
||||
JKV JKLV
JKY JKLY
JKGYJ JKLGYJ
|
1
|
16-240
|
16-300
|
---
|
JKYJ JKLYJ
|
2、4
|
10-120
|
---
|
---
|
JKLY JKLY
JKLYJ
|
3+K
|
10-120
|
---
|
---
|
JKYJ
JKTRYJ
JKLYJ
|
1
|
---
|
10-300
|
50-300
|
3
|
---
|
25-300
|
---
|
|
3+K(A)或
3+K(B)
|
---
|
25-300
|
---
|
|
---
|
其中K25-120
|
---
|
||
JKY JKTRY
JKLY
JKLYJ/Q
JKLY/Q
|
1
|
---
|
10-300
|
---
|
JKLYJ/B
|
3
|
---
|
25-300
|
---
|
3+K(A)或
3+K(B)
|
---
|
25-300
|
---
|
|
---
|
其中K25-120
|
---
|
6、技術指標
* 電纜的工作溫度
額定電壓1KV架空絕緣電纜,聚氯乙烯、聚乙烯絕緣應不超過70℃,交聯聚乙烯絕緣應不超過90℃;額定電壓10KV、35KV架空絕緣電纜,交聯聚乙烯絕緣不超過90℃,高密度聚乙烯絕緣不超過75℃。
* 電纜的導體電阻和拉斷力見下表。
* 電纜的絕緣電阻:
額定電壓1KV架空絕緣電纜絕緣電阻見下表,10KV、35KV無絕緣屏蔽的成品電纜浸入水中時間不少于1h,施加80-500V直流電壓,穩定時間應不小于1分鐘,且不大于5分鐘。額定電壓10KV電纜的絕緣電阻應不小于1500MΩ.KM, 輕型薄絕緣結構電纜的絕緣電阻應不小于1000MΩ.KM。額定電壓35KV電纜的絕緣電阻應不小于4100MΩ.KM。
* 電纜的交流電壓試驗
額定電壓1KV架空絕緣電纜二芯以上應經受3500V,1min電壓試驗。單芯電纜浸在室溫水(附加電極)中1h后進行應不擊穿。額定電壓10kV架空絕緣電纜在室溫下,浸水1h后施加電壓,普通絕緣結構為18kV,輕型薄絕緣結構為12kV,35kV為63kV。實驗時間為1min,電纜應不擊穿。
* 局部放電試驗
有絕緣屏蔽的10kV電纜,應進行局部放電試驗,試驗在浸于水中的成盤電纜上進行,在電纜上施加交流電壓9kV ,電纜的放電量應不大于20pc。
* 電纜的工作溫度
額定電壓1KV架空絕緣電纜,聚氯乙烯、聚乙烯絕緣應不超過70℃,交聯聚乙烯絕緣應不超過90℃;額定電壓10KV、35KV架空絕緣電纜,交聯聚乙烯絕緣不超過90℃,高密度聚乙烯絕緣不超過75℃。
* 電纜的導體電阻和拉斷力見下表。
* 電纜的絕緣電阻:
額定電壓1KV架空絕緣電纜絕緣電阻見下表,10KV、35KV無絕緣屏蔽的成品電纜浸入水中時間不少于1h,施加80-500V直流電壓,穩定時間應不小于1分鐘,且不大于5分鐘。額定電壓10KV電纜的絕緣電阻應不小于1500MΩ.KM, 輕型薄絕緣結構電纜的絕緣電阻應不小于1000MΩ.KM。額定電壓35KV電纜的絕緣電阻應不小于4100MΩ.KM。
* 電纜的交流電壓試驗
額定電壓1KV架空絕緣電纜二芯以上應經受3500V,1min電壓試驗。單芯電纜浸在室溫水(附加電極)中1h后進行應不擊穿。額定電壓10kV架空絕緣電纜在室溫下,浸水1h后施加電壓,普通絕緣結構為18kV,輕型薄絕緣結構為12kV,35kV為63kV。實驗時間為1min,電纜應不擊穿。
* 局部放電試驗
有絕緣屏蔽的10kV電纜,應進行局部放電試驗,試驗在浸于水中的成盤電纜上進行,在電纜上施加交流電壓9kV ,電纜的放電量應不大于20pc。
