WDZ-DJYJVP,WDZ-DJYPYR低煙無鹵計算機電纜
WDZ-DJYJVP,WDZ-DJYPYR計算機電纜有時也寫成DJYJVP-WDZ,-DJYPYR-WDZ。
一、計算機電纜DJYJVP-WDZ
執行標準:Q／12YJ 4202-2002
二、計算機電纜DJYJVP-WDZ適用范圍:
本產品適用于電子計算機，自動化以及各種電器儀表等控制系統線路。
三、計算機電纜DJYJVP-WDZ使用特性:
1工作溫度：一般型不超過70℃，型號后帶(用戶自己注明即可)105的最高溫度不超過105℃．安裝溫度不低于O℃。
2額定電壓U0／U 450／750V
3最小彎曲半徑：有鎧裝或銅帶屏蔽結構的電纜．應不小于電纜外經的1 2倍．其它結構電纜應不小于電纜外徑的6倍。
四．產品代號：
1系列代號低煙無鹵阻燃：WDZ，
2計算機控制用：DJ．
3絕緣和護套材料聚烯烴： Y
4屏蔽材料：
P-銅絲編織：P1-鍍錫銅絲編織；P2-銅帶繞包；P3-鋁箔復合帶；P4-銅箔復合帶
5鎧裝材料：22-鋼帶鎧裝：
6導體種類：A-單股導體．B-7股絞合導體，R-多股絞合導體．
7耐熱等級: 70℃--最高工作溫度70℃可省略，105℃--最高工作溫度105℃．
8規格: 對數×(2×截面)．對數1～19，導體截面O.5；0.75，1.0，1.5(mm2)
五、其他低煙無鹵計算機阻燃電纜型號和名稱Type and Description
|
型號 Type |
名 稱 Description |
|
WDZ-DJYPY |
聚烯烴絕緣和護套銅絲編織分屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYP 1 Y |
聚烯烴絕緣和護套鍍錫銅絲編織分屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYP 2 Y |
聚烯烴絕緣和護套銅帶分屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYP 3 Y |
聚烯烴絕緣和護套鋁箔復合帶分屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJVP 4 Y |
聚烯烴絕緣和護套銅箔復合帶分屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYYP |
聚烯烴絕緣和護套銅絲編織總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYYP 1 |
聚烯烴絕緣和護套鍍錫銅絲編織總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYYP 2 |
聚烯烴絕緣和護套銅帶總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYYP 3 |
聚烯烴絕緣和護套鋁箔復合帶總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYYP 4 |
聚烯烴絕緣和護套銅箔復合帶總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYPYP |
聚烯烴絕緣和護套銅絲編織分屏蔽及總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYP 1 YP 1 |
聚烯烴絕緣和護套鍍錫銅絲編織分屏蔽及總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYP 2 YP 2 |
聚烯烴絕緣和護套銅帶分屏蔽及總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYP 3 YP 3 |
聚烯烴絕緣和護套鋁箔復合帶分屏蔽及總屏蔽低煙無鹵阻燃計算機電纜 |
|
WDZ-DJYP 4 YP 4 |
聚烯烴絕緣和護套銅箔復臺帶分屏蔽及總屏蔽低煙無鹵阻燃計算機電纜 |
|
型號 Type |
名 稱 Description |
|
WDZ-DJYPYR |
聚烯烴絕緣和護套銅絲編織分屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYP 1 YR |
聚烯烴絕緣和護套鍍錫銅絲編織分屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYP 2 YR |
聚烯烴絕緣和護套銅帶分屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYP 3 YR |
聚烯烴絕緣和護套鋁箔復合帶分屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYP 4 YR |
聚烯烴絕緣和護套銅箔復合帶分屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYPYPR |
聚烯烴絕緣和護套銅絲編織分屏蔽及總屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYP 1 YP 1 R |
聚烯烴絕緣和護套鍍錫銅絲編織分屏蔽及總屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJVP 2 VP 2 R |
聚烯烴絕緣和護套銅帶分屏蔽及總屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJVP 3 VP 3 R |
聚烯烴絕緣和護套鋁箔復合帶分屏蔽及總屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ DJVP 4 VP 4 R |
聚烯烴絕緣和護套銅箔復合帶分屏蔽及總屏蔽低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYPY22 |
聚烯烴絕緣和護套銅絲編織分屏蔽雙層鋼帶鎧裝低煙無鹵阻燃電子計算機軟電纜 |
|
WDZ-DJYP 1 Y22 |
聚烯烴絕緣和護套鍍錫銅絲編織分屏蔽雙層鋼帶鎧裝低煙無鹵阻燃電子計算機軟電纜 |
|
WDZ-DJYP 2 Y22 |
聚烯烴絕緣和護套銅帶分屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYP 3 Y22 |
聚烯烴絕緣和護套鋁箔復合帶分屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYP 4 Y22 |
聚烯烴絕緣和護套銅箔復合帶分屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYYP22 |
聚烯烴絕緣和護套銅絲編織總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYYP 1 22 |
聚烯烴絕緣和護套鍍錫銅絲編織總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYYP 2 22 |
聚烯烴絕緣相護套鍘幣總屏敝雙層鋼帝鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYYP 3 22 |
聚烯烴絕緣和護套鋁箔復合帶總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYYP 4 22 |
聚烯烴絕緣和護套銅箔復合帶總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYPYP22 |
聚烯烴絕緣和護套銅絲編織分屏蔽及總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYPYP 1 22 |
聚烯烴絕緣和護套鍍錫銅絲編織分屏蔽及總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYPYP 2 22 |
聚烯烴絕緣和護套銅帶分屏蔽及總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYPYP 3 22 |
聚烯烴絕綠和護套鋁箔復合帶分屏蔽及總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
|
WDZ-DJYPYP 4 22 |
聚烯烴絕緣和護套銅箔復合帶分屏蔽及總屏蔽雙層鋼帶鎧裝低煙無鹵阻燃計算機軟電纜 |
WDZA-阻燃A類；WDZC-阻燃C類；若對阻燃級別有要求應注明。
(2)當用于105℃．在型號后面加-105℃．
六、導體結構表：
|
標稱截面 |
根數／單線直徑 mm |
20 ℃ 時導體電阻最大值Ω ／ km |
|||
|
A |
B |
R |
A 、 B |
R |
|
|
0.5 |
1 ／ 0.80 |
7 ／ 0.30 |
16 ／ 0.20 |
36.0 |
39.O |
|
0.75 |
1 ／ 0.97 |
7 ／ 0.37 |
24 ／ 0.20 |
24.5 |
26.0 |
|
1.0 |
1 ／ 1.13 |
7 ／ O.43 |
32 ／ 0.20 |
18.1 |
19.5 |
|
1.5 |
1 ／ 1.38 |
7 ／ 0.52 |
48 ／ 0.20 |
12.1 |
13.3 |

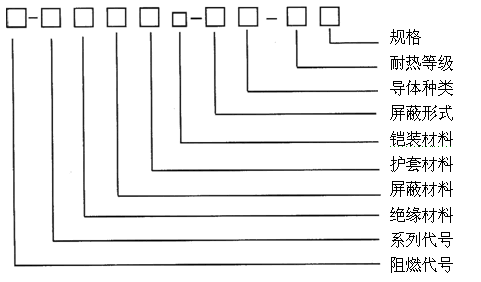

七，型號說明Directions:
