詳細介紹

卷筒電纜常見故障：電纜受力后扭曲變形， 電纜護套和絕緣材料劣質，

強度不夠；蛻皮

直接后果：1、斷芯，電纜報廢；2、停工停產；3、電纜外護套蛻皮后

增加摩擦力，芯線直接受力，電纜受力點分散，對電纜造成致命損失；

4、芯線絕緣磨損，容易造成電纜短路，繼而電纜起火，造成火災；

貝力達解決方案：采用特種成纜工藝，保持纜芯穩定，受力均衡；1、

采用特種進口聚氨酯專用復合材料（抗拉、耐磨、耐油、防紫外線、耐

弱酸堿（適合各種復雜工況現場）、抗張力，強度可達到35兆帕。2、

采用全積壓式做法，受力點集中，保證電纜在卷繞過程中芯線和護套不分離。

達到效果：無扭曲現象，增加電纜使用壽命；真正達到進口電纜的品質，

使用壽命是普通橡套材質的3倍

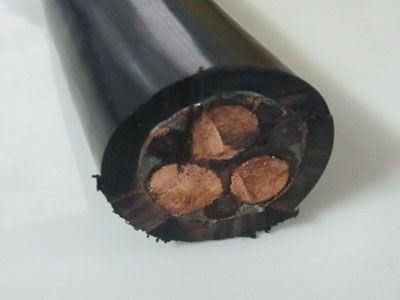

高耐磨防開裂抗拉卷筒電纜
應用范圍：專注于耐磨性和抗開裂的精良設計，適用于各種環境不同氣候的

各型卷筒能安全的全天候工作，其耐油性和耐化學性能符合IEC811-2-1的標

準要求，在經常性卷曲收放的使用過程中，可抵抗較大的電纜軸向抗拉力并

保持電纜不斷芯，在抗側壓力方面高可靠的絕緣和護套材質可抵抗一些不可

控的破壞并保持外護套及纜芯不被嚴重損傷（利器和破壞性損傷除外）而繼

續使用。在野外長時間的工作可全天候安全的抵抗紫外線的侵蝕和高溫下得

老熱化，使電纜更可靠的安全運行而降低維護和使用成本。

電纜參數及性能
電纜結構標準：參照DIN VDE 0250 PART814標準
導體：符合DIN VDE（或IEC 60228）中6類標準
絕緣：特種定制專用復合絕緣料，有良好的抗拉強度和絕緣電阻指標

絕緣標識：符合DIN VDE 0293標準
外護套：特種定制高強度耐磨復合護套料，極佳的抗拉強度和撕裂強度指標，

黑色符合RAL9005要求
特性指標：

工作電壓U/U0：1.0mm2≤S≤6.0mm2,450/750V,10mm2≤S≤120mm2,600/1000V
測試電壓：S≤0.75mm2，2000V,50HZ,5MIN，S≥1.0mm2,3000V,50HZ,5MIN

 70°C時絕緣電阻最小值：20MΩ.KM
溫度范圍：移動按裝：-10～+70°C（可根據要求設計），固定按裝：-40～+80°C
最小彎曲半徑：移動按照：7.5*電纜外徑， 固定按照：4.5*電纜外徑
電纜的載流量：35mm2/105A 50mm2/132A 70mm2/167A 95mm2/205A 120mm2/240A

阻 燃 特 性:     符合VDE 0472 – 804 部分B類測試標準,和IEC 60332-1

特殊要求:

本產品具有高強度抗拉、耐彎曲、耐磨、耐油、防紫外線、耐若酸堿、耐腐蝕、防水、芯線

不易斷,護套不開裂等一系列優異的性能。可根據客戶要求電纜成攬設計內置金屬或非金屬抗

拉耐彎曲導體,替代傳統普通電纜,專業設計理念 特殊材料 特種生產工藝 滿足客戶的各個使用

環境,是同類產品電纜的3-4倍,使用壽命超長。

產品應用:

卷筒電纜、扁電纜、專用于大型起重機械,垃圾發電抓斗、堆取料機、龍門吊、行車、門式、

橋式、懸臂式、搖臂式起重機、碼頭吊裝機、翻車機、斗輪機、卷簡機、運輸機械、輸送機、

收纜機、移動行車,天車,及各種大型移動設備用電纜,卷筒電纜同時亦可在拖鏈系統中用作卷簡

和拖曳電纜,卷筒電纜、扁電纜隨拖軸或其它類似裝置的導向進行收展運動。

電纜簡單規格:3X4mm  3X6mm 3X10mm  3X35mm 3x50mm 3X70mm 3x150mm

                   3X4+2x1mm     3X6+2x1mm     3X6+2x1.5mm    6X2.5+6x1.5mm

                   3X4+4x2.5mm   3X25+1x10mm  3X16+1x10mm 3X35+1x10mm

                   3X50+1x10mm   3X16+1x10mm   3X10+1x6mm  3X4+1x2.5mm

產品型號涵蓋:1-60芯,0.2-180平方所有型號的卷筒電纜。
