型   號	名          稱	主  要  使  用  范  圍
KVV	銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道固定場合
KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KVVP	銅芯聚氯乙烯絕緣編織屏蔽聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KYJVP	銅芯交聯聚乙烯絕緣編織屏蔽聚氯乙烯護套控制電纜
KVVP2	銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
KYJVP2	銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
KVVP3	銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
KYJVP3	銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
KVV22	銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能承受較大機械壓力的固定場合
KYJV22	銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
KVV32	銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能承受較大機械拉力的固定場合
KYJV32	銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜
KVVP2-22	銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能要求屏蔽并承受較大機械拉力的固定場合
KYJVP2-22	銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
KVVR	銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜	敷設在室內移動要求柔軟等場合
KVVRP	銅芯聚氯乙烯絕緣編織屏蔽聚氯乙烯護套控制軟電纜	敷設在室內移動要求柔軟、屏蔽等場合


產品規格
表2

型    號	額定 電壓 V	導 體 標 稱 截 面 mm2
		0.5	0.75	1.0	1.5	2.5		4	6	10
KVV，KYJV
KVVP，KYJVP KVVP3，KYJVP3	450/750   600/1000	-	2~61					2~14		2~10
KVVP2，KYJVP2		-	4~61					4~14		4~10
KVV22，KYJV22 KVVP2-22，KYJVP2-22		-	7~61				7~61	4~14		4~10
KVV32，KYJV32		-	10~61		7~61			4~14		4~10
KVVR		4~61						-		-
KVVRP		4~61			4~48			-		-




使用條件


● 額定電壓U0/U為450/750V，600/1000V；
● PVC絕緣電纜導體的長期允許工作溫度為70℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃；
●電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
       無鎧裝層的電纜，應不小于電纜外徑的6倍；
       有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
       有屏蔽層結構的軟電纜，應不小于電纜的6倍。



絕緣線芯識別和排列圖：


●用顏色識別，5芯及以下電纜的絕緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針?lè )较蚺帕校瑪底謽酥绢伾珣c絕緣顏色有明顯的不同。

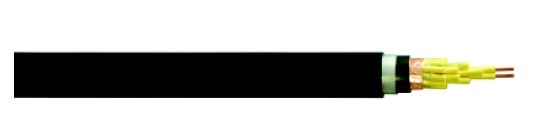

●電纜結構簡圖：
        （見附圖）



電纜主要技術指標


1、 導體20℃時最大直流電阻見表3
表  3  導體20℃時最大直流電阻/Ω/km

導體標稱截面 mm2	導體類別
	第1種	第2種	第5種
	20℃時最大直流電阻    Ω/km
0.5	36.0	36.0	39.0
0.75	24.5	24.5	26.0
1.0	18.1	18.1	19.5
1.5	12.1	12.1	13.3
2.5	7.41	7.41	7.98
4	4.61	4.61	4.95
6	3.08	3.08	3.30
10	1.83	1.83	1.91

2、工頻交流耐電壓試驗見表4
表4  電壓試驗

額定工作電壓 項  目	450/750V	600/1000V
交流電壓頻率 試驗時間 試驗電壓 試驗結果	50Hz 5分鐘 3000V 不擊穿	50Hz 5分鐘 3500V  不擊穿

2、 工作溫度下的絕緣電阻見表5
表5 長期允許工作溫度下絕緣電阻

導體標稱截面 mm2	最小絕緣電阻  MΩ.km
	PVC絕緣（70℃）			XLPE絕緣（90℃）
	第1種	第2種	第5種	第1種	第2種
0.5	-	-	0.013	-	-
0.75	0.012	0.014	0.011	1.2	1.4
1.0	0.011	0.013	0.010	1.1	1.3
1.5	0.011	0.010	0.010	1.1	1.0
2.5	0.010	0.009	0.009	1.0	0.9
4	0.0085	0.0077	-	0.85	0.77
6	0.0070	0.0065	-	0.70	0.65
10	-	0.0065	-	-	0.65




交貨要求


1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
