交聯聚乙烯絕緣控制電纜
 本產品適用于交流額定電壓450/750V及以下控制，監控回路及保護線路等場合使用。
一、生產執行標準   GB/T9330-2008
二、使用特性
1、電纜導體的長期允許工作溫度為90℃。
2、電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的8倍。
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
三、產品型號中各字母代表意義
1、系列代號………………………………………K
２、材料代號
銅導體……………………………………………省略
交聯聚乙烯或交聯聚烯烴絕緣…………………YJ
聚氯乙烯護套……………………………………V
聚乙烯或聚烯烴護套…………………………  Y
3.結構特征代號
編織屏蔽…………………………………………P
銅帶屏蔽…………………………………………P2
軟結構……………………………………………R
鋁/塑復合薄膜屏蔽…………………………… P3
雙鋼帶鎧裝………………………………………2
鋼絲鎧裝…………………………………………3
三、電纜型號

型號	產品名稱
KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KYJVP	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜
KYJVP2	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KYJVP3	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜
KYJV22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KYJVP2-22	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
KYJV32	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜

注：①用戶需要阻燃型產品，訂貨時應在原型號前加”ZA-、ZB-、ZC-”, 如：ZA-KYJV型等。
     ②根據用戶需要，還可提供生產未列出的型號的產品，如： KYJVP2-23、KYJY33等。
四、產品結構示意圖

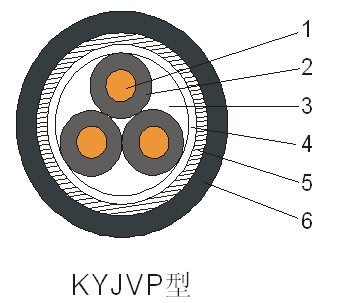

1、導體  2、交聯聚乙烯絕緣  3、填充  4、聚酯帶  5、銅絲編織屏蔽
6、聚氯乙烯護套

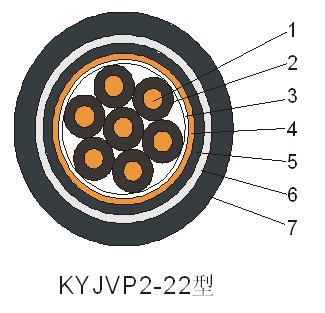

1、導體  2、交聯聚乙烯絕緣  3、聚酯帶  4、鋁帶或銅帶繞包屏蔽
5、內襯層  鎧裝層  7、聚氯乙烯護套
五、技術參數
1、成品電纜導體20℃時直流電阻：

項目	單位	技術指標
20℃時導體直流電阻	Ω/km	截面mm2	0.75	1.0	1.5	2.5	4	6	10
		A、B類	24.5	18.1	12.2	7.41	4.61	3.08	1.83
		R類	26.0	19.5	13.3	7.98	/	/	/

2、成品電纜應經受3.0kV/5min工頻交流電壓試驗，絕緣不擊穿。
3、90℃時的絕緣電阻：

項目	單位	技術指標
90℃時絕緣電阻	MΩ.km	截面mm2	0.75	1.0	1.5	2.5	4	6	10
		A類	1.20	1.10	1.10	1.0	0.85	0.70	/
		B類	1.4	1.30	1.0	0.90	0.77	0.65	0.65

4、交聯聚乙烯絕緣控制電纜的耐熱性、耐寒性、耐化學性、絕緣電阻和使用壽命遠優于聚氯乙烯。

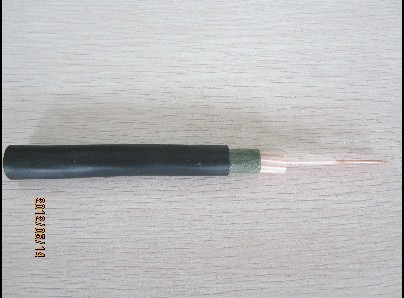

六、產品實物圖：
