KVVRXPX鍍錫絲導體鍍錫絲屏蔽控制電纜
連接與控制用柔性電纜，廣泛應用于干燥或潮濕的室內，往復自由彎曲移動無強制拉力的拖鏈系統中。如機床加工設備、物流輸送系統、港口機械、成套設備安裝工程。
產品特點：
可根據客戶要求定做彩色線芯或編碼線芯。
采用優質PVC混合料，減小了電纜外徑降低對安裝空間的要求。

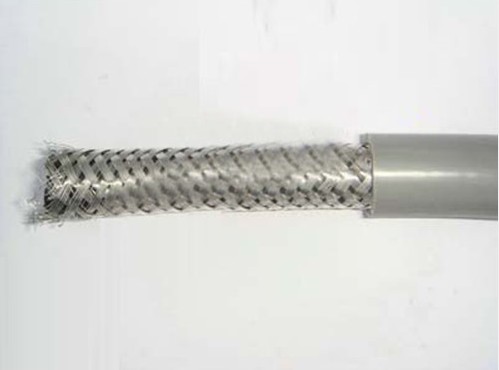

整體鍍錫銅絲編織屏蔽，以防止外部高頻電磁干擾。
設計使用循環彎曲壽命為500萬次,實際使用已超過600萬次。

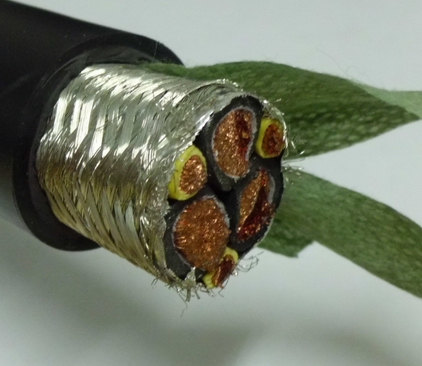

線纜結構：
導體：采用多股細絞和精絞成束細一級無氧銅絲作導體，符合DIN VDE 0295等級6
絕緣：優質聚氯乙烯混合體 顏色：彩色線芯或編碼線芯 ≥3芯加黃綠芯線
屏蔽：鍍錫銅絲編織，屏蔽密度≥80%
護套：優質聚氯乙烯混合體 顏色：黑色、灰色、橙色
電氣特性：
額定電壓：U0/U ＜ 0.5mm2 300/300 V
≥ O.5mm2 300/500 V
測試電壓: U 3000V符合DIN VDE 0281第2部分
溫度范圍：℃ 移動安裝：-5℃～+70℃
固定安裝：-30℃～+70℃
持續運動時的最小彎曲半徑：10× 電纜外徑
適用范圍：本產品適用于交流額定電壓450/750V及以下控制、監控回路及保護線路使用特性：
1、導體長期允許工作溫度為70℃。
2、敷設時環境溫度≥0℃。
3、最小彎曲半徑：
4、無鎧裝層電纜，應不小于電纜外徑的6倍。
5、有鎧裝或銅帶屏遮結構電纜，應不小于電纜外徑的12倍。
6、有屏遮結構的軟電纜，應不小于電纜外徑的6倍。
二．產品型號、名稱、適用范圍
型號名稱適用范圍
KVVP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
KVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜
KVVRXPX 鍍錫絲導體氯乙烯絕緣聚氯乙烯護套鍍錫絲編織屏蔽控制軟電纜
Kvvp1 銅芯聚氯乙烯絕緣銅絲纏屏聚氯乙烯護套控制電纜
用于強電控制系統
KVVP1-22 銅芯聚氯乙烯絕緣銅絲纏繞屏蔽鋼帶鎧裝氯乙烯護套控制電纜
一般用于強電控制、亦可用于弱電控制系統
KVVP2 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
用于弱電控制系統或強電磁場干擾區
KVVP2-22 銅芯聚氯乙烯絕緣銅屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
用于弱電控制系統或強電磁場干擾區
KVVP2-22-1 銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝銅絲聚氯乙烯護套控制電纜
主要用于500KV 變電站強電磁場干擾區
三．產品規格
電纜型號標稱截面與芯數
1mm2 1.5 mm2 2.5 mm2 4 mm2 6 mm2 10 mm2
KVVP 2～61 2～61 2～61 2～14 2～14 2～10
KVVP1-22 7～61 4～61 4～61 4～14 4～14 4～10
KVVP2 4～61 4～61 4～61 4～14 4～14 4～10
KVVP2-22 7～61 4～61 4～61 4～14 4～14 4～10
KVVP2-22-1 4～61 4～61 4～14 4～14 4～10
注：推薦的芯片數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、和61芯
