（K）YVFRP系列耐磨柔性控制電纜于適用于港口；電力；冶金；機械；等行業移動特殊場合，交流額定電壓450/750V及以下移動用電器儀表連接線或信號傳輸，電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性。
【詳細說明】

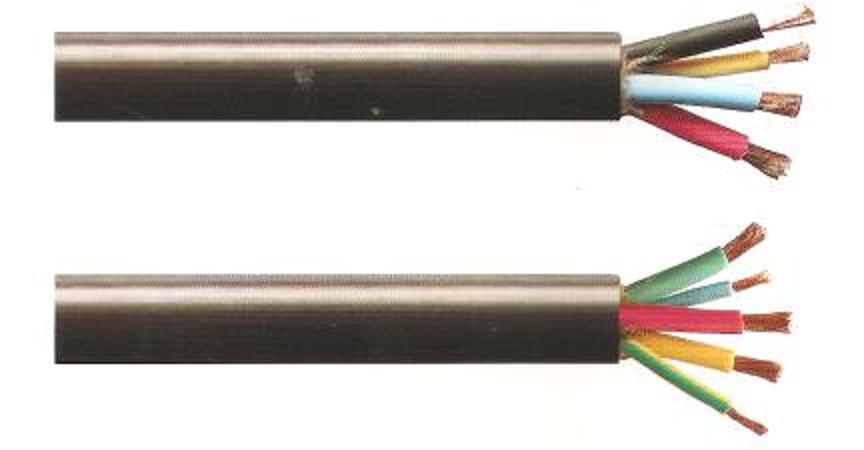

(K)YFRP系列耐磨柔性控制電纜
一：產品特點及用途
（K）YVFRP系列耐磨柔性控制電纜于適用于港口；電力；冶金；機械；等行業移動特殊場合，交流額定電壓450/750V及以下移動用電器儀表連接線或信號傳輸，電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性。
二：(K)YFRP系列耐磨柔性控制電纜產品執行標準：企業標準；阻燃試驗執行GB12666-90標準
三：電纜使用特性
1． 交流額定電壓：U0/U 450/750KV
最高工作溫度：70℃(阻燃型為105℃)
2． 最低環境溫度：固定敷設-40℃，非固定敷設-15℃
3． 電纜安裝敷設溫度應不低于-20℃。
四：(K)YFRP系列耐磨柔性控制電纜基本型號及名稱
|
(K)YVFR
|
丁晴絕緣和護套控制軟電纜
|
|
(K)YVFRP
|
丁晴絕緣和護套銅編織屏蔽控制軟電纜
|
|
(K)YR
|
橡膠絕緣和護套控制軟電纜
|
|
(K)YRP
|
橡膠絕緣和護套銅編織屏蔽控制軟電纜
|
備注：
1 如需阻燃電纜，請在型號前加ZR。
2導體線芯中銅絲可以采用鍍錫。
3 電纜如有特殊要求，可根據提供圖紙生產或根據使用環境要求設計生產。
五：代號名稱和含義
表2
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
阻燃丁晴軟電纜
|
|
系列代號
|
K
|
控制電纜
|
|
絕緣護套材料
|
Y（VF）
|
丁晴
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P1
|
鍍錫銅絲屏蔽
|
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
|
R
|
多股絞合導體
|
六：電纜主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3。
2．20℃時絕緣電阻不小于50MΩ/KM
2． 成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
七：電纜基本電纜規格及結構參數
|
線芯*標稱截面(mm2)
|
導體結構
(根數*直徑)
(B/R)
mm
|
電纜最大外徑
|
參考重量(kg/km)
|
||
|
YVFR
|
YVFRP
|
YVFR
|
YVFRP
|
||
|
2*0.75
|
24*0.20
|
7.0
|
8.2
|
83
|
123
|
|
2*1.0
|
32*0.20
|
8.0
|
9.1
|
92
|
137
|
|
2*1.5
|
48*0.20
|
9.2
|
10.5
|
124
|
174
|
|
2*2.5
|
51*0.25
|
10.5
|
11.8
|
166
|
220
|
|
3*0.75
|
24*0.20
|
8.5
|
9.8
|
103
|
143
|
|
3*1.0
|
32*0.20
|
9.0
|
10.2
|
110
|
152
|
|
3*1.5
|
48*0.20
|
9.5
|
10.7
|
136
|
177
|
|
3*2.5
|
51*0.25
|
12.5
|
13.8
|
190
|
243
|
|
4*0.75
|
24*0.20
|
9.0
|
10.2
|
120
|
160
|
|
4*1.0
|
32*0.20
|
9.3
|
10.9
|
130
|
173
|
|
4*1.5
|
48*0.20
|
11.0
|
12.5
|
161
|
205
|
|
4*2.5
|
51*0.25
|
13.5
|
14.9
|
230
|
270
|
|
5*0.75
|
24*0.20
|
10.0
|
11.5
|
128
|
168
|
|
5*1.0
|
32*0.20
|
11.0
|
12.5
|
150
|
220
|
|
5*1.5
|
48*0.20
|
12.0
|
13.5
|
200
|
270
|
|
5*2.5
|
51*0.25
|
14.0
|
15.2
|
300
|
390
|
|
7*0.75
|
24*0.20
|
10.5
|
11.5
|
151
|
221
|
|
7*1.0
|
32*0.20
|
12.5
|
14.2
|
172
|
241
|
|
7*1.5
|
48*0.20
|
13.0
|
14.6
|
240
|
298
|
|
7*2.5
|
51*0.25
|
15.5
|
16.5
|
360
|
380
|
|
8*0.75
|
24*0.20
|
13.5
|
14.5
|
175
|
234
|
|
8*1.0
|
32*0.20
|
14.0
|
15.2
|
200
|
233
|
|
8*1.5
|
48*0.20
|
15.0
|
16.6
|
288
|
291
|
|
8*2.5
|
51*0.25
|
16.0
|
17.2
|
420
|
580
|
|
10*0.75
|
24*0.20
|
14.1
|
15.4
|
220
|
320
|
|
10*1.0
|
32*0.20
|
15.0
|
16.0
|
270
|
394
|
|
10*1.5
|
48*0.20
|
17.1
|
18.1
|
355
|
480
|
|
10*2.5
|
51*0.25
|
19.0
|
20.1
|
520
|
650
|
|
12*0.75
|
24*0.20
|
13.0
|
14.5
|
255
|
365
|
|
12*1.0
|
32*0.20
|
14.2
|
15.4
|
297
|
397
|
|
12*1.5
|
48*0.20
|
16.0
|
17.2
|
382
|
520
|
|
12*2.5
|
51*0.25
|
20.0
|
21.5
|
597
|
690
|
|
14*0.75
|
24*0.20
|
17.0
|
18.0
|
290
|
390
|
|
14*1.0
|
32*0.20
|
17.6
|
19.0
|
341
|
470
|
|
14*1.5
|
48*0.20
|
19.0
|
20.0
|
460
|
580
|
|
14*2.5
|
51*0.25
|
21.0
|
22.0
|
590
|
790
|
|
19*0.75
|
24*0.20
|
15.8
|
16.8
|
350
|
480
|
|
19*1.0
|
32*0.20
|
17.0
|
18.0
|
420
|
550
|
|
19*1.5
|
48*0.20
|
20.0
|
21.0
|
540
|
660
|
|
19*2.5
|
51*0.25
|
23.0
|
24.2
|
855
|
1073
|
