交聯聚乙烯絕緣控制電纜

1. 產品用途
適用于交流額定電壓U0/U為450/750V及以下控制、監控回路和保護線路等要求固定敷設場合使用，作為電氣裝備之間的控制接線。
2.執行標準：GB/T9330—2008《塑料絕緣控制電纜》
3.使用特性
3.1短路時（最長持續時間不超過5s）電纜導體最高溫度不超過250℃

3.2安裝敷設溫度不低于0℃。

3.3推薦的允許彎曲半徑：無鎧裝層電纜應不小于電纜外徑8倍；有鎧裝層或銅帶屏蔽結構電纜應不小于電纜外徑的12倍。
4.電纜型號及名稱

型號	名稱	主要使用范圍
KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道等固定場合。
KYJVP	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合。
KYJVP2	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KYJVP3	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑料復合帶屏蔽控制電纜
KYJV22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜	敷設在室內、電纜溝、管道、直埋等承受較大外力的固定場合。
KYJV32	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜	敷設在室內、電纜溝、管道、豎井等承受較大拉力的固定場合。
KYJVP2-22	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜	敷設在室內、電纜溝、管道、直埋等承受較大機械外力，要求屏蔽的固定場合。
KYJY	銅芯交聯聚乙烯絕緣聚烯烴護套控制電纜	敷設在室內、電纜溝、管道等固定場合。
KYJYP	銅芯交聯聚乙烯絕緣聚烯烴護套編織屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合。
KYJYP2	銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽控制電纜	敷設在室內、電纜溝、管道等要求銅帶屏蔽的固定場合
KYJYP3	銅芯交聯聚乙烯絕緣聚烯烴護套鋁塑料復合帶屏蔽控制電纜	敷設在室內、電纜溝、管道等要求鋁塑帶屏蔽的固定場合
KYJY23	銅芯交聯聚乙烯絕緣聚烯烴護套鋼帶鎧裝控制電纜	敷設在室內、電纜溝、管道、直埋等承受較大外力的固定場合。
KYJY33	銅芯交聯聚乙烯絕緣聚烯烴護套鋼絲鎧裝控制電纜	敷設在室內、電纜溝、管道、豎井等承受較大拉力的固定場合。
KYJYP2-23	銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽鋼帶鎧裝控制電纜	敷設在室內、電纜溝、管道、直埋等承受較大機械外力，要求屏蔽的固定場合。
注：阻燃、耐火系列電纜型號及名稱按GB/T 19666規定執行。在常規系列電纜型號前加ZA—、ZB—、ZC—、ZD—、N—即可。

5.電纜規格及范圍
控制電纜規格及范圍

型號		額定電壓 V	導體標稱截面/mm²
			0.75	1	1.5	2.5	4	6	10
			芯數
KYJV	KYJVP	450/750
KYJY	KYJYP		2～61				2～14		2～10
KYJVP2	KYJVP3		4～61				4～14		4～10
KYJYP2	KYJYP3
KYJV22	KYJY23		7～61			4～61	4～14		4～10
KYJVP2-22	KYJYP2-23		7～61			4～61	4～14		4～10
KYJV32	KYJY33		19～61		7～61		4～14		4～10
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯

6. 電纜技術要求及參數
6.1導電線芯分為2種，第1種類為圓形實心導體（A），第2種類為圓形絞合導體（B），適用于固定敷設的電纜。
6.2導體20℃直流電阻符合GB/T9330—2008《塑料絕緣控制電纜》的要求。
6.3絕緣線芯識別采用顏色著色表示或數字標志。
6.4絕緣線芯應經受工頻火花試驗，試驗電壓有效值為6kV 。
6.5成品電纜能經受交流50Hz 3000V,5min耐壓試驗。

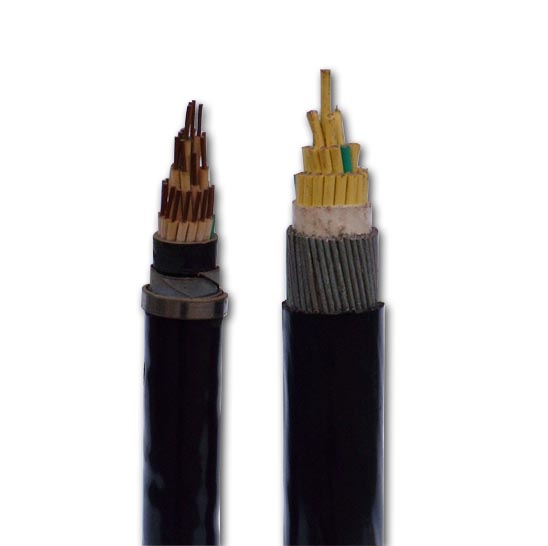

7. 電纜產品結構示意圖（KYJV32型）
