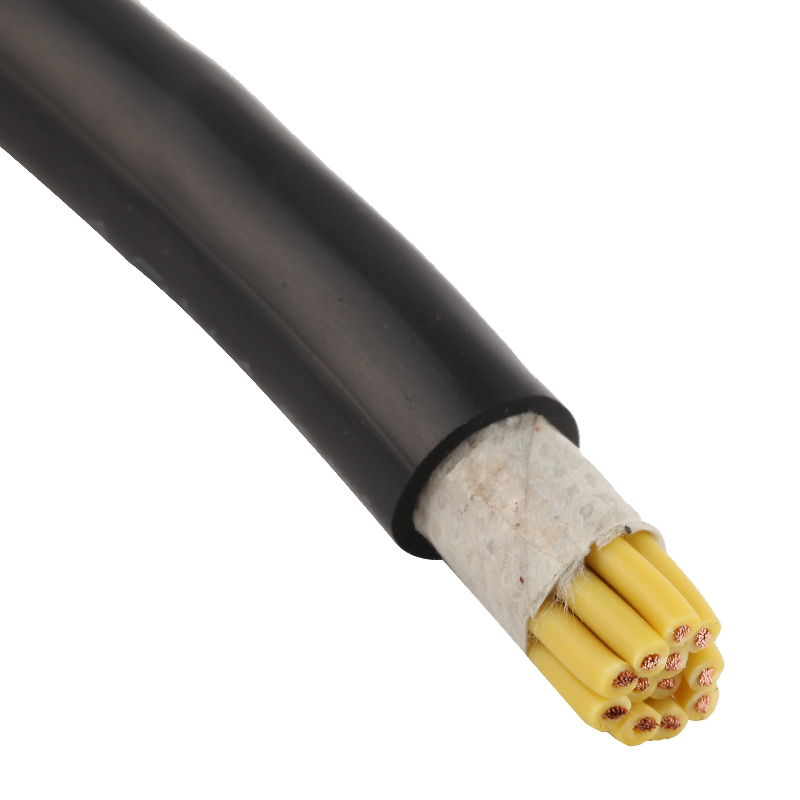

聚氯乙稀絕緣控制電纜
一、產品標準
本產品按GB9330《塑料絕緣控制電纜》，IEC60227《額定電壓450/750V及以下聚氯乙烯絕緣電纜》以及IEC60502《額定電壓1-30kV擠包絕緣電力電纜及附件》等標準制造。
二、適用范圍
聚氯乙烯絕緣聚氯乙烯護套控制電纜適用于額定電壓450/750V及以下或0.6/1kV及以下控制、信號、保護及測量系統接線之用。
三、使用特性
工頻額定電壓Uo/U為450/750V或0.6/1kV。
電纜導體的允許長期最高工作溫度為70℃。
電纜敷設時環境溫度應不低于0℃，若環境溫低于0℃時，應對電纜進行預熱。
電纜的推薦允許彎曲半徑如下：
無鎧裝電纜，應不低于電纜外徑的6倍；
鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；
屏蔽軟電纜，應不低于電纜外徑的6倍。
四、控制電纜的型號、名稱
| 型號 | 名稱 |
| KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
| KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
| KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
| KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
| KVV32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜 |
| KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
| KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 |
| KVVP-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
| KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制軟電纜 |
五、生產范圍
| 型號 | 額定電壓 |
導體標稱截面 mm2 |
|||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
| 芯數 | |||||||||
| KVV |
450/750V 或 0.6/1kV |
- | 2～61 | 2～14 | 2～10 | ||||
| KVVP | - | 2～61 | 2～14 | 2～10 | |||||
| KVVP2 | - | 2～61 | 2～14 | 2～10 | |||||
| KVV22 | - | 7～61 | 2～61 | 2～14 | 2～10 | ||||
| KVV32 | - | 19～61 | 7～61 | 2～14 | 2～10 | ||||
| KVVR | 2～61 | - | |||||||
| KVVRP | 2～61 | 2～48 | - | ||||||
| KVVP-22 | - | 2～61 | 2～14 | 2～10 | |||||
| KVVP2-22 | - | 2～61 | 2～14 | 2～10 | |||||
