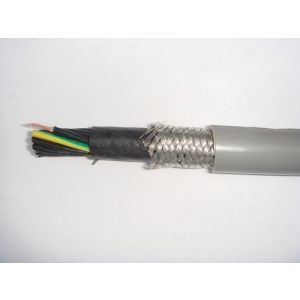

詳細介紹：控制電纜系列產品及型號規格
一、產品用途

本產品適用于交流電壓450/750V及以下配電裝置中電器儀表作控制、監控回路、保護和測量等線路的接線用

二、執行標準：

本產品按GB9330《塑料絕緣控制電纜》及企業標準制造。

三、使用特性：

額定電壓U0/U：450/750V。

電纜導體的允許長期最高工作溫度

聚氯乙烯絕緣70℃；交聯聚乙烯絕緣90℃。

短路時（最長持續時間不超5s）電纜導體的最高溫度不超過：

交聯聚乙烯絕緣250℃；聚氯乙烯絕緣160℃。

電纜敷設時環境溫度應不低于0℃。

推薦的允許彎曲半徑：

無鎧裝層的電纜，應不小于電纜外徑的6倍；

有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍：

有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。

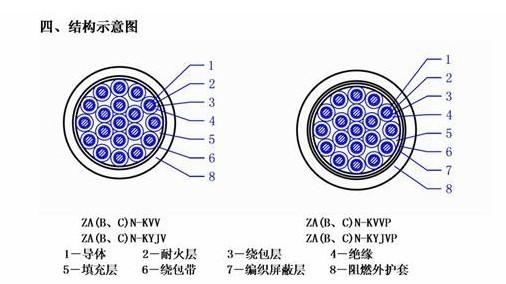

五、控制電纜型號及名稱：


型號	名稱	執行標準	主要用途
KVV	銅芯聚氯乙烯絕緣、聚氯乙烯護套控制電纜	GB9330-88	敷設在室內、電纜溝管道固定場合
KVV22	銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜	GB9330-88	敷設在室內電纜溝、管道、直埋等能承受較大機械外力等固定場合
KVVP2	銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜	GB9330-88	敷設在室內電纜溝、管道等要求屏蔽的固定場合
KYJV	銅芯交聯聚氯乙烯絕緣聚氯乙烯護套控制電纜	企業表中	敷設在室內電纜溝、管道等要求屏蔽的固定場合
KYJV22	銅芯交聯聚乙烯絕緣銅帶鎧裝聚氯乙烯護套控制電纜	企業標準	敷設在室內、電纜溝、管道固定場合
KYJVP2	銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜	企業表準	敷設在室內、電纜溝管道、直埋等能承受較大機械力等固定場合


六、產品規格


名稱	標稱截面	芯數
KVV LYJV	1.0、1.5、2.5	2~6
	4、6	2~4
	10	2~10
KVV22 KYJV22	1.0、1.5、2.5	7~61
	4、6	4~14
	10	4~10
KVVP2 LYJVP2	1.0、1.5、2.5	7~61
	4、6	4~14
	10	4~10


七、技術要求：
1成品電纜應經受工頻交流3000V電壓試驗5min，不擊穿。
2成品電纜絕緣電阻

標稱截面	絕緣電阻值MΩ.km20℃不小于 （聚氯乙烯絕緣）	絕緣電阻值MΩ.km90℃不小于 （聚氯乙烯絕緣）
1	--	1.103
1.5	33	0.956
2.5	27	0.784
4	27	0.665
6	23	--
10	18	--


3絕緣標稱厚度mm

標稱截面mm	聚乙烯絕緣	交聯聚乙烯絕緣mm
1	0.6	0.7
1.1	0.8	0.7
2.5	0.8	0.7
4	0.8	0.7
6	0.8	0.7
10	10	0.7


八、規格及參考數據
表（1）450/750V聚氯乙烯絕緣聚氯乙烯護套控制電纜

芯數	標稱截面mm	KVV		KVV		KVVP
		參考外徑 mm	重量kg/km	參考外徑 mm	重量 kg/km	參考外徑 mm	重量 kg/km
2	1.0	8.4	71	-	-	-	-
	1.5	9.4	90	-	-	-	-
	2.5	10.5	127	-	-	-	-
	4	11.5	166	-	-	-	-
	6	12.5	215	-	-	-	-
	10	17.5	371	-	-	-	-
3	1.0	8.8	88	-	-	-	-
	1.5	9.8	114	-	-	-	-
	2.5	11.0	155	-	-	-	-
	4	12.5	227	-	-	-	-
	6	14.0	314	-	-	-	-
	10	18.5	513	-	-	-	-
4	1.0	9.4	106	-	-	10.5	138
	1.5	10.5	140	-	-	11.5	175
	2.5	12.0	193	17.0	427	14.0	258
	4	14.0	305	18.5	477	15.0	349
	6	15.0	395	19.0	585	16.0	455
	10	20.0	655	25.0	917	21.5	738
5	1.0	10.0	125	-	-	11.0	159
	1.5	11.5	166	-	-	12.5	223
	2.5	14.0	251	18.0	480	15.0	302
	4	15.0	362	19.5	549	16.0	410
	6	16.5	474	21.5	698	17.5	528
	10	22.5	827	26.5	1092	23.5	899
7	1.0	11.0	159	16.0	358	12.0	195
	1.5	12.5	213	17.5	440	14.0	274
	2.5	15.0	323	19.0	573	16.0	378
	4	16.5	450	20.5	651	17.5	502
	6	18.0	614	22.5	855	19.0	672
	10	24.0	1054	28.5	1333	25.0	1131
8	1.0	12.0	178	17.0	390	13.5	235
	1.5	14.5	260	18.5	480	15.5	305
	2.5	16.5	364	21.0	632	17.5	423
	4	18.0	512	23.0	749	19.0	587
	6	20.0	708	24.5	948	21.0	771
	10	27.0	1090	31.5	1492	28.0	1269
10	1.0	14.0	329	18.5	465	15.0	282
	1.5	16.0	318	20.5	580	17.0	368
	2.5	18.5	447	23.0	803	19.5	534
	4	20.5	655	25.0	910	21.5	724
	6	19.5	880	27.0	1160	23.5	957
	10	30.5	1684	35.0	1884	31.5	1573
12	1.0	14.5	271	19.0	499	15.5	315
	1.5	16.5	364	20.5	629	17.5	414
	2.5	19.0	516	23.5	882	20.5	605
	4	21.5	750	25.5	1012	22.5	822
	6	23.5	1030	28.0	1313	24.5	1114
14	1.0	15.0	305	19.5	542	16.0	350
	1.5	17.0	412	22.0	732	18.0	646
	2.5	19.5	588	24.5	972	21.0	628
	4	22.5	857	26.5	1132	23.5	948
	6	24.5	1182	29.0	1485	25.5	1266
16	1.0	15.5	339	20.0	578	16.5	386
	1.5	18.0	461	22.5	795	19.0	514
	2.5	21.0	680	22.5	1064	22.0	759
19	1.0	16.5	389	21.5	665	17.5	437
	1.5	19.0	531	23.5	880	20.0	605
	2.5	22.0	787	26.5	1190	23.0	869
24	1.0	19.0	480	23.5	830	20.5	554
	1.5	22.0	681	26.5	1061	23.0	743
	2.5	25.5	978	30.0	1447	26.5	1074
27	1.0	19.0	572	24.0	882	20.5	600
	1.5	22.5	748	27.0	1135	23.5	810
	2.5	26.0	1080	30.5	1559	27.0	1177
30	1.0	20.5	595	24.5	942	21.5	651
	1.5	23.0	818	27.5	1217	24.0	882
	2.5	27.0	1185	31.5	1680	28.0	1286
37	1.0	21.5	704	26.0	1078	22.5	766
	1.5	25.0	981	29.5	1406	26.0	1046
	2.5	29.0	1466	35.0	2187	30.0	1613
44	1.0	24.0	883	28.5	1245	25.0	895
	1.5	28.0	1154	33.0	1618	29.0	1224
	2.5	33.5	1780	39.0	2575	34.5	1494
48	1.0	24.5	894	29.0	1309	25.5	955
	1.5	28.5	1234	34.0	1001	29.5	1312
	2.5	34.0	1920	39.5	2726	35.0	1601
52	1.0	25.0	958	29.5	1382	26.0	1019
	1.5	29.0	1330	35.0	2046	30.0	1478
	2.5	35.0	2060	40.5	2891	26.0	1745
61	1.0	26.5	1102	31.0	1548	2705	1163
	1.5	31.5	1581	36.5	2293	32.5	1690
	2.5	37.5	2417	37.0	3261	28.5	1993
