MY-0.38-0.66KV/MYP-0.66-1.14KV移動礦用電纜
適用范圍
本產品適用于交流額定電壓0.66/1.14kV及以下煤礦移動設備用銅芯軟電纜。
移動礦用電纜執行標準
MT818.1-1999 煤礦用移動類阻燃軟電纜 第1部分：一般規定。
MT818.5-1999 煤礦用移動類阻燃軟電纜 第5 部分：額定電壓0.66/1.14kV及以下移動軟電纜。
MT386-1995 煤礦用阻燃電纜阻燃性的試驗方法和判定規則。
移動礦用電纜工作條件
1、額定電壓U0/U為0.38/0.66kV和0.66/1.14kV。
2、電纜導體的長期允許工作溫度為65℃。
3、電纜的最小彎曲半徑為電纜直徑的6 倍。
移動礦用電纜型號名稱：
移動礦用電纜規格
1 、該電纜的規格用：芯數×導體標稱截面（mm2）表示。

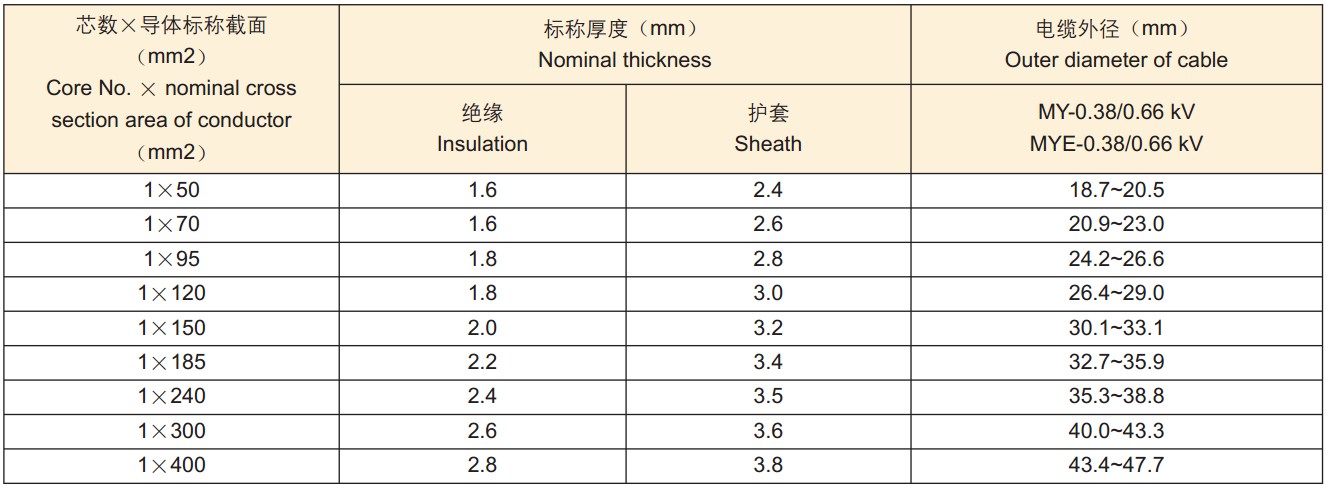

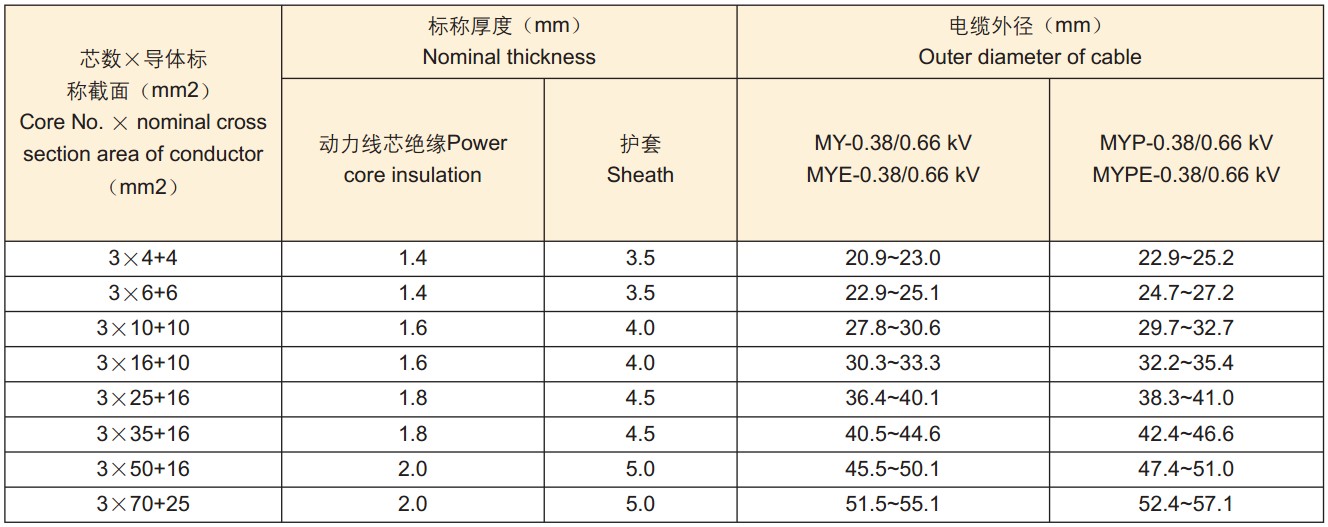

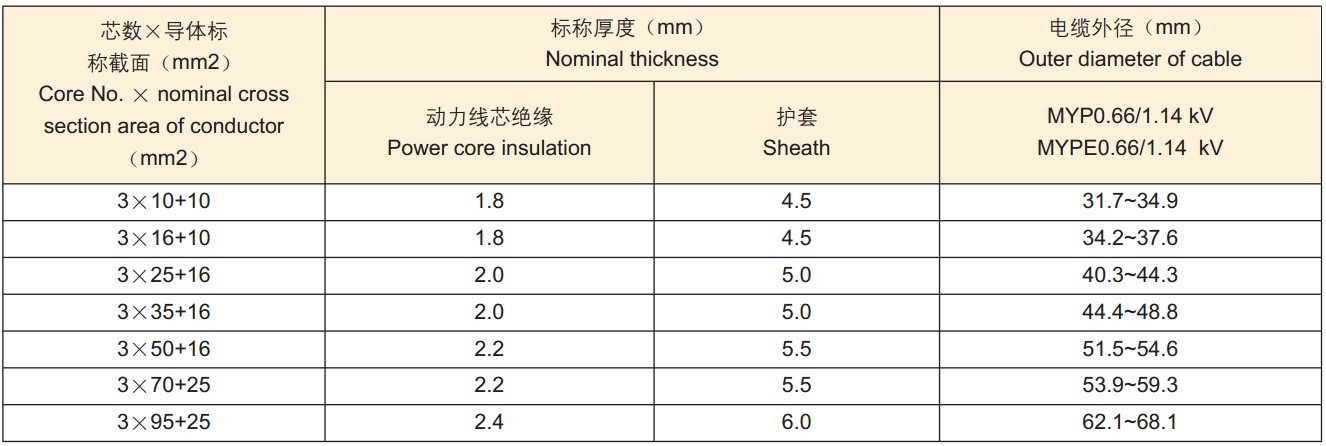

2 、該電纜的規格有：?jiǎn)涡竞? 芯（3+1 ）兩種，具體見下表：
移動礦用電纜主要技術參數
1、20℃導體直流電阻
在20℃時每芯導體電阻應符合GB/T3956 中第 5 種導體（即多股軟芯結構）的要求。
2、20℃絕緣電阻

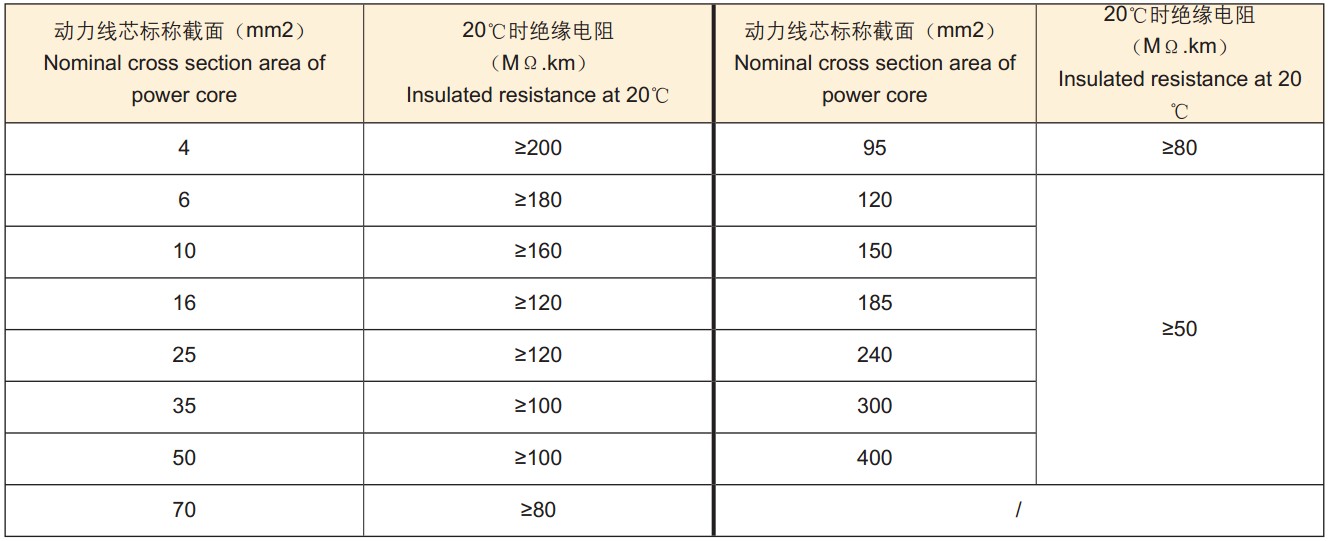

彈性體絕緣動力線芯的絕緣體積電阻率≥ 1.0×1013Ω.cm；橡皮絕緣動力線芯的絕緣電阻應符合下表規定：
3、工頻電壓試驗

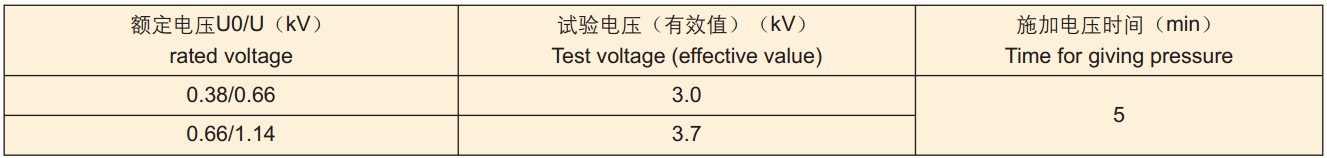

電纜的絕緣動力線芯應經受下表規定的工頻電壓試驗而不被擊穿：
4 、成品電纜阻燃性能均應滿足MT386標準中各項試驗要求。

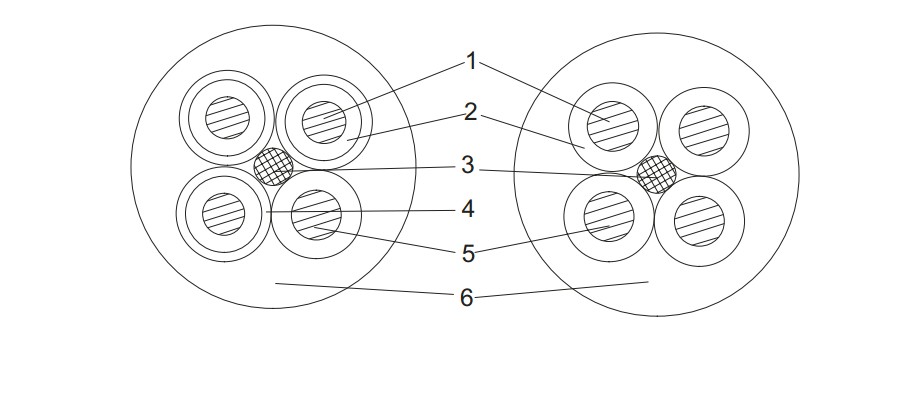

電纜結構示意圖：
1- 動力線芯導體；2- 絕緣；3- 填充；4- 絕緣屏蔽；5- 地線芯導體；6- 外護套
八、電纜標志
1、絕緣線芯識別標志：采用顏色或表面印阿拉伯數字，當采用顏色時，單芯電纜絕緣為紅色或白色；4芯電纜動力線芯為紅色、白色、淺藍色，地線芯為黑色。當采用阿拉伯數字編碼時，4芯電纜動力線芯為1、2、3，地線芯為0。

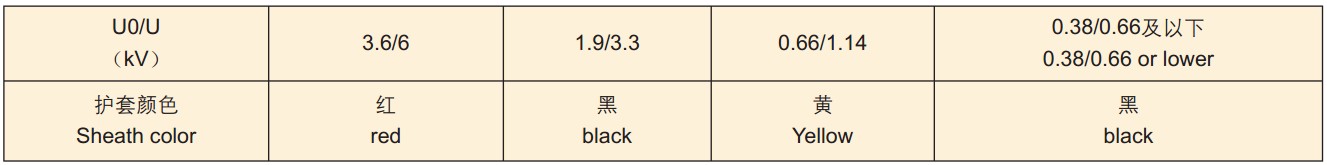

2、電纜識別標志：井下用不同電壓等級電纜的護套宜采用不同的識別顏色，見下表：
成品電纜護套表面至少應明顯印有：制造廠名、型號規格、電壓、等內容。
