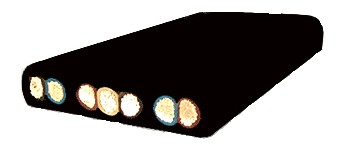

丁腈耐寒扁電纜
具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
丁腈扁電纜的詳細介紹
一、概述：
丁腈扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
絕緣線芯分色，為敷設安裝提供方便。

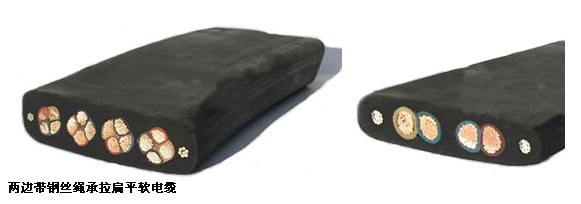

可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件(YVFB-G型)。
二、特點：
特別柔軟，尤耐彎折，往返移動，平穩不扭。
室內戶外，適應溫度，酸堿油鹽，均能防護。
選材嚴格，工藝先進，性能可靠，壽命長久。
三、規格型號：
|
型號
|
名稱
|
額定電壓
|
主要用途
|
拉力大小于N
|
|
YFFB
|
丁腈聚氯乙烯絕緣及護套扁平軟電纜
|
450/750V
|
主要用于起重、輸送機、中小型挖掘機、裝卸機
|
2000/100m
|
|
YFFB-F
|
丁腈聚氯乙烯絕緣及護套復合扁平軟電纜
|
450/750V
|
主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等
|
|
|
YEFPB
|
乙丙橡膠絕緣丁腈聚氯乙烯絕緣及護套屏蔽型扁平軟電纜
|
3.6/6KV
|
||
|
YFFB-L
|
丁腈聚氯乙烯絕緣及護套承拉(鋼絲加強型移動)扁平軟電纜
|
300/500V
|
主要用于低層建筑物的電梯和其它移動機械的控制電纜
|
|
|
YFFB-JL
|
丁腈聚氯乙烯絕緣及護套絞合承拉(鋼絲加強型移動)扁平軟電纜
|
300/500V
|
主要用于高層建筑物電梯的控制電纜
|
|
|
YFFB-FJL
|
丁腈聚氯乙烯絕緣及護套絞合承拉、控制、通信復合(鋼絲加強型移動)扁平軟電纜
|
300/500V
|
主要用于電梯的控制電纜
|
|
代號
|
代號含義
|
|
Y
|
移動
|
|
VF (扁平類用“FF”)
|
丁腈電纜系列
|
|
L
|
承拉(加鋼絲)
|
|
B
|
扁電纜、扁平電纜
|
|
F
|
復合型
|
|
P
|
銅編織屏蔽
|
|
R
|
多股絞合導體
|
丁腈聚氯乙烯絕緣及護套扁平形軟電纜
YVFB (普通型)
YVFB-G (加強型)
YVFBP (屏蔽型)
YVFB-TH (三防型)
|
型 號
|
名 稱
|
|
YVFB
|
丁腈絕緣和護套移動扁平軟電纜
|
|
YVFBP
|
丁腈絕緣和護套銅編織屏蔽移動扁平軟電纜
|
|
YVFB-G
|
丁腈絕緣和護套鋼絲加強型移動扁平軟電纜
|
|
型 號
|
額定電壓（V）
|
芯數
|
標稱截面mm2
|
|
YVFB
|
450/750 V
|
2-28
|
0.75-6
|
|
YVFBP
|
450/750 V
|
2-10
|
2.5-150
|
|
YVFB-G
|
450/750 V
|
2-28
|
0.75-150
|
四、產品主要性能(符合Q/ZB01-2002)
電纜額定工作電壓交流450/750V及以下。
電纜使用環境溫度為-40℃～70℃。
電纜最小彎曲半徑為電纜小邊長度的10倍。
各截面導電線芯20℃直流電阻最大值(Romax)如下：(符合GB/T3956-1997)
|
截面mm2
|
0.75
|
1
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
150
|
185
|
240
|
|
Romax
(Ω/km) |
26.0
|
19.5
|
13.3
|
7.98
|
4.95
|
3.30
|
1.91
|
1.21
|
0.780
|
0.551
|
0.386
|
0.272
|
0.206
|
0.161
|
0.129
|
0.106
|
0.0801
|
各截面絕緣線芯70℃絕緣電阻最小值(Rimin)如下：(符合GB5023-1997)
|
截面mm2
|
0.75
|
1
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
35
|
50
|
70～95
|
120～185
|
240
|
|
Romax(MΩ.m)
|
11
|
10
|
10
|
9
|
7
|
6
|
5.6
|
4.6
|
4.4
|
3.8
|
3.7
|
3.2
|
2.9
|
2.8
|
成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。
絕緣及護套最小抗拉強度10N/mm2，最小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸最小伸長率20%。
不同環境不同溫度載流量校正系數(Ki)
|
℃
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
|
Ki
|
1.41
|
1.35
|
1.29
|
1.22
|
1.15
|
1.08
|
1.00
|
|
℃
|
45
|
50
|
55
|
60
|
65
|
70
|
|
|
Ki
|
0.91
|
0.82
|
0.71
|
0.58
|
0.41
|
0.18
|
|

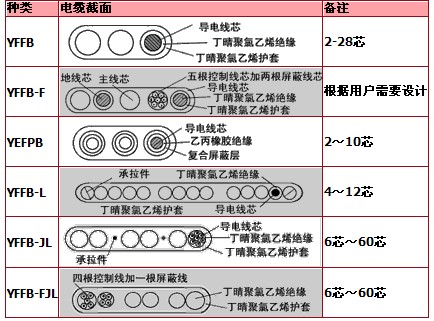

五、產品結構圖：
