野外用耐寒電纜
1 用途
常規系列電纜低溫環境下會(huì )出現凍硬、開裂現象。本產品采用特種電纜料增強了電纜的耐寒性，具有耐高低溫（-55—70℃），耐磨，耐溶劑，阻燃以及抗干擾能力強，電性能可靠穩定，使用柔軟等特點。在過去的若干年中，TPU在不同的線纜應用上正逐步取代很多材料，特別是PVC和合成橡膠。適用于需要在巖石的地表上進行拖拽，在沙漠或冰雪上拖動的各種電器儀器、電子設備，野外控制系統等。
2 使用條件及執行標準
額定電壓：300/300V
長期工作溫度：-45—80℃（短暫-50—90℃）
執行標準：企業標準

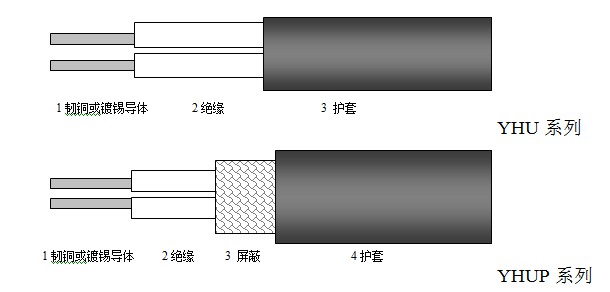

3 產品結構：（示意圖）

4 常用規格結構數據表（可根據用戶特殊需要定做）
YHU系列

標稱 截面 mm2	線芯 結構	電線最大外徑 mm										20℃導體最大直流電阻
	根數/直徑 mm	2芯	3芯	4芯	5芯	6-7芯	10芯	12芯	14芯	16芯	19芯	銅芯	鍍錫銅芯
0.12	7/0.15	3.1*4.5	4.7	5.0	5..2	5.5	6.8	7.0	7.4	7.8	8.6	148	157
0.20	19/0.12	3.3*4.9	5.1	5.5	6.0	6.6	7.4	7.8	8.7	9.1	9.6	86.6	91.7
0.30	16/0.15	3.6*5.5	5.8	6.2	6.5	7.1	9.0	9.6	10.1	10.6	11.2	64.9	68.7
0.35	20/0.15	3.7*5.7	6.1	6.5	6.7	7.5	9.7	10.0	10.5	11.1	11.7	52.0	55.0
0.40	23/0.15	3.9*5.9	6.3	6.8	7.0	7.8	10.1	10.5	11.0	11.6	12.2	45.2	47.8
0.50	28/0.15	4.0*6.2	6.5	7.1	7.3	8.3	10.7	11.0	11.5	12.1	12.8	37.1	39.3
0.75	42/0.15	4.5*7.2	7.1	8.3	9.1	9.9	12.0	12.6	13.1	14.1	15.7	24.8	26.2
1.00	32/0.20	4.6*7.5	7.9	8.6	9.5	10.4	13.7	14.1	14.9	15.7	16.6	18.2	19.3
1.50	48/0.20	5.0*8.2	8.9	9.9	10.4	11.4	15.0	15.6	16.3	17.3	18.2	12.1	12.9
2.00	64/0.20	6.3*10.3	11.0	12.0	12.8	14.0	17.7	18.4	19.2	----	----	9.14	9.67
2.50	77/0.20	6.7*11.2	11.9	13.1	14.3	15.7	----	----	----	----	----	7.59	8.04
4.00	77/0.26	7.5*12.9	14.1	15.5	----	----	----	----	----	-----	----	4.49	4.75
6.00	77/0.32	9.4*16.1	17.1	18.9	----	----	----	----	----	----	----	2.97	3.14


YHUP系列

標稱 截面 mm2	線芯 結構	電線最大外徑 mm										20℃導體最大直流電阻
	根數/直徑 mm	2芯	3芯	4芯	5芯	6-7芯	10芯	12芯	14芯	16芯	19芯	銅芯	鍍錫銅芯
0.12	7/0.15	3.8*5.0	5.2	5.5	5.6	6.2	7.2	7.5	8.0	8.5	9.1	148	157
0.20	19/0.12	3.9*5.4	5.6	5.9	6.5	7.0	8.1	8.6	9.2	9.6	9.9	86.6	91.7
0.30	16/0.15	4.1*6.0	6.2	6.7	6.9	7.5	8.8	9.9	10.6	10.9	11.7	64.9	68.7
0.35	20/0.15	4.2*6.2	6.5	6.9	7.5	7.8	10.2	10.6	10.9	11.6	12.2	52.0	55.0
0.40	23/0.15	4.4*6.4	6.7	7.1	7.3	7.9	10.7	10.9	11.5	12.1	12.8	45.2	47.8
0.50	28/0.15	4.5*6.7	7.6	8.3	9.1	9.9	12.6	12.6	14.2	14.9	15.7	37.1	39.3
0.75	42/0.15	4.9*7.7	8.4	9.1	10.1	10.9	14.2	14.3	15.4	16.3	17.0	24.8	26.2
1.00	32/0.20	5.1*8.0	9.5	9.6	10.9	11.9	15.5	15.6	16.8	17.8		18.2	19.3
1.50	48/0.20	5.9*9.2	10.0	10.1	11.6	12.7	15.9	16.3	17.5	---	---	12.1	12.9
2.00	64/0.20	7.3*11.3	11.5	12.5	13.3	14.9	----	---	----	----	----	9.14	9.67
2.50	77/0.20	7.7*12.2	12.4	13.6	14.8	16.2	----	----	----	----	----	7.59	8.04
4.00	77/0.26	8.5*13.9	14.6	15.9	----	----	----	----	----	-----	----	4.49	4.75
6.00	77/0.32	10.4*17.0	17.6	19.4	----	----	----	----	----	----	----	2.97	3.14

5 產品特征
電纜的設計使用壽命≥30年；
電纜使用環境溫度：-45℃—90℃；
導體連續工作最大溫度：90℃，最大短路溫度不超過250℃；
電纜具有耐油性、耐紫外線輻射、耐臭氧、耐鹽霧等特殊性能；
高柔性設計使電纜可應用高移動頻率的要求。
6 交貨長度
成圈長度100米成盤或自然段成盤。允許長度不小于5米的短線段交貨，其數量不大于交貨總長度的15%，且每件中短段數應該不超過5個。根據協議，可允許任何長度交付 。
