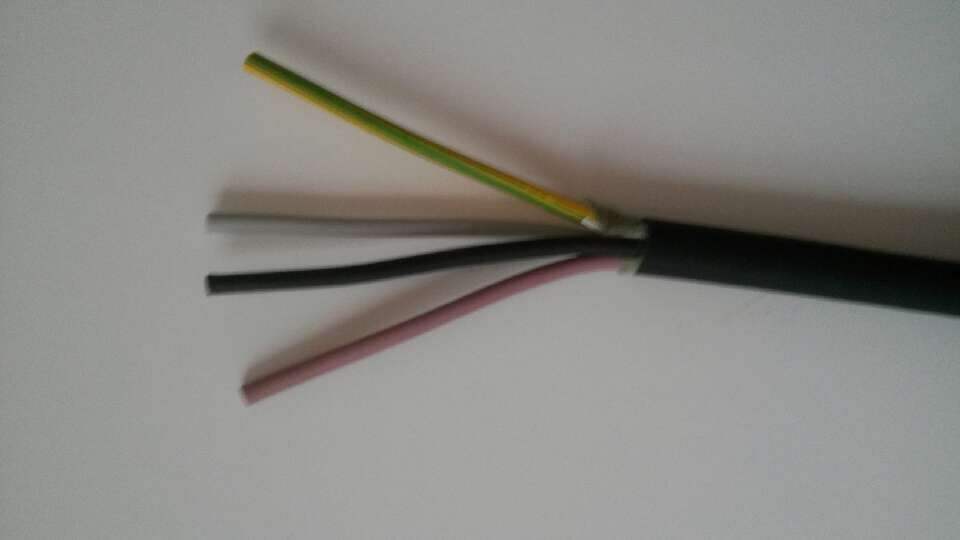

NH-KYDYD,NH-KYDYDP,NH-KYDYDP2,NH-VDVD,NH-KYDYD耐火電纜

一：產品特點及用途:

本產品具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和短路故障，因此，在火災發生時，有利于減少損失，低煙無鹵型電纜屬于環保電纜，尤其適用于對消防要求較高的電力、大型建筑、鐵路、船舶等行業。

二：產品執行標準 耐火特性符合GB12666.6-90要求(IEC331) 三：使用特性      1． 交流額定電壓：U0/U 0.6/1KV 2． 最高長期工作溫度：阻燃聚氯乙烯絕緣和護套70℃和105℃ 氟塑料絕緣和護套200℃和260℃ 交聯聚乙烯絕緣90℃ 低煙無鹵阻燃聚烯烴70℃ 低煙無鹵阻燃交聯聚烯烴90℃和120℃ 3． 最低環境溫度：阻燃聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃ 氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃ 4． 耐火特性：

符合IEC331規定	火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流
符合GB12666.6-A類	火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流
符合GB12666.6-B類	火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流

5．電纜安裝敷設溫度不低于0℃ 6．敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍 鎧裝電纜不小于電纜外徑12倍 氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍 四：基本型號及名稱 1.耐火電力電纜 表1

型號	產品名稱
NH-VV	阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-FF	氟塑料絕緣和護套耐火控制電纜
NH-VDVD	低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-YDYD	低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜
備注：鎧裝電纜型號后加22

2.耐火控制電纜

型號	產品名稱
NH-KVV	阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVVP	阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVVP2	阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KFF	氟塑料絕緣和護套耐火控制電纜
NH-KFFP	氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KFFP2	氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KVDVD	低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVDVDP	低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVDVDP2	低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYDYD	低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜
NH-KYDYDP	低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYDYDP2	低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYJV	交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜
NH-KYJVP	交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜
NH-KYJVP2	交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜
備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。

五：代號名稱和含義

說明
耐火特性	NH	耐火電纜A或B
系列代號	K	控制電纜
絕緣材料	V	聚氯乙烯、阻燃聚氯乙烯
	Y	聚乙烯
	YD	低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴)
	YJ	交聯聚乙烯
	F	氟塑料分200℃和260℃兩種
護套材料	V	聚氯乙烯、阻燃聚氯乙烯
	F	氟塑料 分200℃和260℃兩種
	YD	低煙無鹵聚烯烴
屏蔽材料	P	銅絲編織屏蔽
	P2	銅帶繞包屏蔽
	P3	鋁塑繞包屏蔽
鎧裝材料	22	鋼帶鎧裝聚氯乙烯護套
	32	鋼絲鎧裝聚氯乙烯護套
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

表2 六：主要技術指標

性能項目	單位	技術指標
20℃導體直流電阻≤	Ω/km	參照表
試驗電壓		3.5/5min
絕緣電阻	MΩ/km	500
耐火特性		GB12666.6A類或B類
阻燃特性		GB12666.5A類或B類
