多對屏蔽信號電纜
應用
此類多對電纜主要用于控制，指示，報警設備的開關及供電。其正常工作電壓不超過直流電150V(或交流電110V)。此種電纜若用于遙感勘測設備中，則需要較大的導體截面積。另外此電纜有總屏蔽鋁箔可選。若安裝在有水浸，潮濕的環境中，可用聚乙烯替代聚氯乙烯作為產品的絕緣材料。
此類多對電纜主要用于控制，指示，報警設備的開關及供電。其正常工作電壓不超過直流電150V(或交流電110V)。此種電纜若用于遙感勘測設備中，則需要較大的導體截面積。另外此電纜有總屏蔽鋁箔可選。若安裝在有水浸，潮濕的環境中，可用聚乙烯替代聚氯乙烯作為產品的絕緣材料。

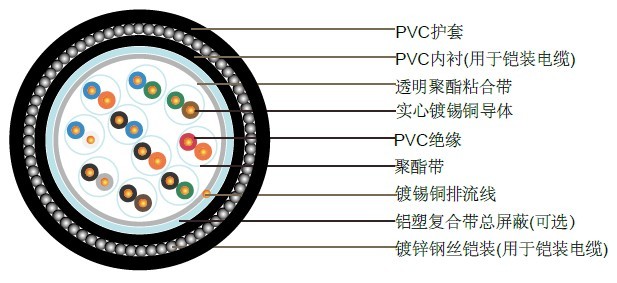

結構
|
導體
|
實心鍍錫退火銅, 尺寸: 遵循BS6360，1/0.9mm(0.64mm2)
|
|
絕緣
|
PVC(聚氯乙烯), 遵循BS6746標準，類型2
|
|
成對
|
兩芯對絞，加小于100mm的隔離帶
|
|
顏色編碼
|
參照附注里的色彩編碼
|
|
粘合帶
|
透明的聚合酯帶
|
|
總屏蔽（可選）
|
鋁塑復合屏蔽，金屬面向內，緊挨0.5mm或0.8mm的實心鍍錫銅排流線
|
|
內襯層（用于
鎧裝類電纜） |
PVC(聚氯乙烯), 遵循BS EN 50363-4-1，TM 1類或6類
|
|
鎧裝（用于
鎧裝類電纜） |
鍍鋅鋼絲鎧裝
|
|
外護套
|
黑色PVC (聚氯乙烯)，遵循BS EN 50363-4-1，TM 1類或6類
|
物理性能和電氣性能
最大導體溫度: + 70?C
最小彎曲半徑: 6 x 外徑
最小環境溫度: - 20?C （僅在導體固定位置安裝后）
最小彎曲半徑: 6 x 外徑
最小環境溫度: - 20?C （僅在導體固定位置安裝后）
|
額定電壓
|
150V直流或110V交流
|
|
測試電壓
|
導體間2Kv r.m.s., 導體與鎧裝間5Kv r.m.s.
|
|
最大導體電阻（閉合電路）
|
59.34Ohm/km （20?C時）
|
|
最小絕緣電阻
|
80MOhm/km（ 20?C時）
|
|
最大互容
|
150Nf/km（1 KHz）
|
|
阻燃標準
|
BS 4066-1(IEC 60332-1)或 BS 4066-3(IEC 60332-3)
|
參數表
非鎧裝電纜
|
對數
|
標稱導體直徑
|
標稱導體截面積
|
標稱絕緣厚度
|
標稱護套厚度
|
標稱最大外徑
|
標稱電纜重量
|
|
mm
|
mm2
|
mm
|
mm
|
mm
|
Kg/Km
|
|
|
非屏蔽電纜
|
||||||
|
2(Q)
|
0.9
|
0.64
|
0.3
|
1.3
|
5.7
|
45
|
|
5
|
0.9
|
0.64
|
0.3
|
1.4
|
9.4
|
115
|
|
10
|
0.9
|
0.64
|
0.3
|
1.5
|
13
|
205
|
|
20
|
0.9
|
0.64
|
0.3
|
1.6
|
16.8
|
380
|
|
30
|
0.9
|
0.64
|
0.3
|
1.7
|
19.9
|
570
|
|
50
|
0.9
|
0.64
|
0.3
|
1.9
|
25.4
|
920
|
|
100
|
0.9
|
0.64
|
0.3
|
2
|
35.5
|
1820
|
|
屏蔽電纜
|
||||||
|
2(Q)
|
0.9
|
0.64
|
0.3
|
1.3
|
6.2
|
50
|
|
5
|
0.9
|
0.64
|
0.3
|
1.4
|
9.9
|
125
|
|
10
|
0.9
|
0.64
|
0.3
|
1.5
|
13.5
|
215
|
|
20
|
0.9
|
0.64
|
0.3
|
1.6
|
17.3
|
390
|
|
30
|
0.9
|
0.64
|
0.3
|
1.7
|
20.4
|
580
|
|
50
|
0.9
|
0.64
|
0.3
|
1.9
|
25.9
|
940
|
|
100
|
0.9
|
0.64
|
0.3
|
2
|
36
|
1850
|
鎧裝電纜
|
對數
|
標稱
導體直徑
|
標稱
絕緣厚度
|
標稱
內襯厚度
|
內襯
外直徑
|
鎧裝鋼
絲直徑
|
標稱
護套厚度
|
標稱
最大外徑
|
標稱
電纜重量
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
Kg/Km
|
|
|
非屏蔽電纜
|
||||||||
|
2(Q)
|
0.9
|
0.3
|
0.8
|
5.7
|
0.9
|
1.3
|
10.1
|
200
|
|
5
|
0.9
|
0.3
|
1
|
9.4
|
0.9
|
1.4
|
14.1
|
370
|
|
10
|
0.9
|
0.3
|
1.1
|
13
|
1.25
|
1.5
|
18.6
|
610
|
|
20
|
0.9
|
0.3
|
1.2
|
16.8
|
1.25
|
1.6
|
22.7
|
930
|
|
30
|
0.9
|
0.3
|
1.4
|
19.9
|
1.6
|
1.7
|
26.7
|
1390
|
|
50
|
0.9
|
0.3
|
1.6
|
25.4
|
1.6
|
1.9
|
32.6
|
1940
|
|
100
|
0.9
|
0.3
|
1.9
|
35.5
|
2
|
2
|
44.1
|
3700
|
|
屏蔽電纜
|
||||||||
|
2(Q)
|
0.9
|
0.3
|
0.8
|
6.2
|
0.9
|
1.3
|
10.6
|
220
|
|
5
|
0.9
|
0.3
|
1
|
9.9
|
0.9
|
1.4
|
14.6
|
380
|
|
10
|
0.9
|
0.3
|
1.1
|
13.5
|
1.25
|
1.5
|
19.1
|
630
|
|
20
|
0.9
|
0.3
|
1.2
|
17.3
|
1.25
|
1.6
|
23.2
|
955
|
|
30
|
0.9
|
0.3
|
1.4
|
20.4
|
1.6
|
1.7
|
27.2
|
1415
|
|
50
|
0.9
|
0.3
|
1.6
|
25.9
|
1.6
|
1.9
|
33.1
|
2000
|
|
100
|
0.9
|
0.3
|
1.9
|
36
|
2
|
2
|
44.6
|
3750
|
