RS485總線 ASTP-120Ω鎧裝雙絞屏蔽型電纜適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！理論上RS485的傳輸距離能達到1200米。

【詳細說明】

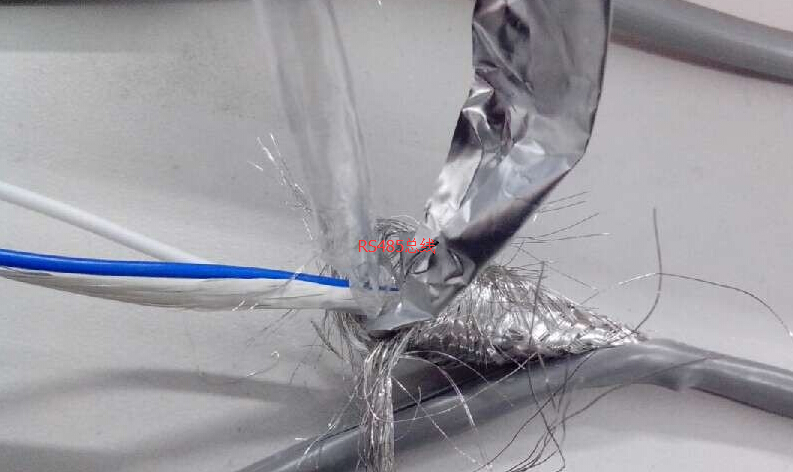

（2線對4芯雙層屏蔽9842型）在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的最大電纜長度與信號傳輸的波特率成反比，這個長度數據主要是受信號失真及噪聲等影響所影響。理論上，通信速率在100Kpbs及以下時，RS485的最長傳輸距離可達1200米，但在實際應用中傳輸的距離也因芯片及電纜的傳輸特性而所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，最多可以加八個中繼，也就是說理論上RS485的最大傳輸距離可以達到9.6公里。如果真需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5~10公里，而采用單模光纖可達50公里的傳播距離。
通雙絞屏蔽型電纜 STP-120Ω(for RS485 & CAN) one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
普通雙絞屏蔽型電纜 STP-120Ω(for RS485 & CAN) one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
鎧裝雙絞屏蔽型電纜 ASTP-120Ω(for RS485 & CAN) one pair 18 AWG ，電纜外徑12.3mm左右。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層屏蔽一端接地！
性阻抗為100Ω的雙絞屏蔽電纜 STP-100Ω(for FF & PROFIBUS-PA) one pair 18 AWG 則應用于FF、PROFIBUS-PA 總線，常用18AWG導體。
RS-485通訊電纜
RS-485通訊電纜在一般場合采用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周?chē)沫h(huán)境影響。

文章標簽：屏蔽電纜   通訊電纜   RS485
