RS485通訊線2X0.5 2X0.75 2X1.0 2X1.5

　　RS485通訊線在一般場合采用雙絞線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時，對于特定的傳輸線路，主機（召測設備）到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周?chē)沫h(huán)境影響。

　　RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PE絕緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有獨立接地導線，工業灰色PVC外護套。

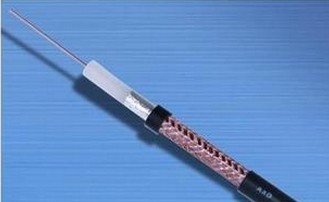

　　RS485通訊線結構：

　　1）導體： 多股絞合鍍錫銅網線， 每股7支， 每支導體線徑為0.30mm, 共四股導體，外徑： 0.91 +/- 0.03mm

　　2）絕緣：實芯PE絕緣， 外徑： 1.90 +/- 0.03mm

　　3）第一屏蔽：鋁箔屏蔽

　　4）引流線：多股絞合鍍錫銅網線， 每股7支， 每支導體線徑為0.30mm, 共一股， 外徑： 0.91 +/- 0.03mm

　　5）第二屏蔽：鋁鎂編織網屏蔽， 覆蓋率為55%

　　6）內護套：黑色PVC, OD: 8.0mm +/- 10%

　　經測試RS485通訊線最大的通信距離約為1219M，最大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。

　　因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口。因為RS485接口組成的半雙工網絡(luò )，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸
