產品名稱

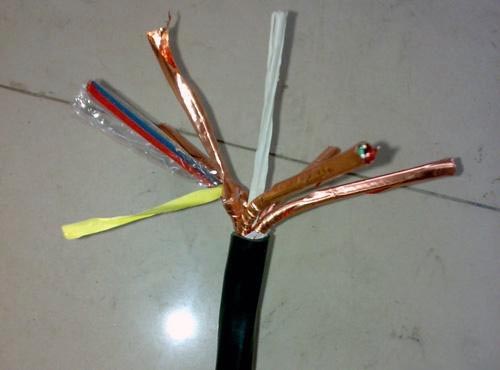

集散型儀表信號電纜
執行標準
Q/12JH4069.2-2002
適用范圍
本產品用于以電子計算機為主的自動控制系統，尤其適用于計算機集散控制系統，傳遞生產裝置過程變量的檢測、控制、聯鎖、報警等模擬和數字信號。
使用特性
額定電壓：U0/U為300/500V
導體線芯最高工作溫度不超過70℃
最低環境溫度不低于是40℃
電纜允許彎曲半徑不小于電纜外徑的6倍
儀表電纜型號及名稱
|
型 號
|
名 稱
|
|
JYP1V
|
銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞屏蔽集散型儀表信號電纜
|
|
JY P1VR
|
銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞屏蔽集散型儀表信號軟電纜
|
|
YJ P3V
|
銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包對絞屏蔽集散型儀表信號電纜
|
|
YJ P3VR
|
銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包對絞屏蔽集散型儀表信號軟電纜
|
|
JYP1VP1
|
銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞總屏蔽集散型儀表信號電纜
|
|
JYP1VRP1
|
銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞總屏蔽集散型儀表信號軟電纜
|
|
JYP3VP3
|
銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶對絞總屏蔽集散型儀表信號電纜
|
|
JYP3VRP3
|
銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶對絞總屏蔽集散型儀表信號軟電纜
|
注：1. J—集散型儀表信號電纜，P3—鋁塑復合帶繞包屏蔽（有鍍錫銅絲接地線）
2.交聯聚乙烯作絕緣材料時，把型號中的Y改作YJ。
3.鍍錫線芯電纜則可在型號后加X(jué)，如JYP1VX。
4.采用銅絲編織屏蔽或銅帶繞包屏蔽把型號中P1更改為P或P2。
5.電纜護套采用阻燃材料時，在型號前加ZR，如ZR-JYP1VP1。
