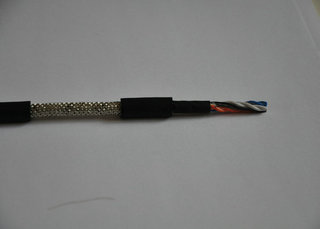

TRVVSP移動高柔性拖鏈屏蔽電纜

移動高柔性拖鏈電纜產品特點

（1）高柔性—拖鏈電纜采用多股精絞無氧銅絲做導體保證了線身的柔軟性；
（2）耐彎曲—優化成纜節距+特殊結構設計+精心選材，適用于高頻彎曲場合不斷芯；
（3）使用方便—芯線絕緣顏色可依據客戶要求訂制；
（4）抗電子干擾—拖鏈電纜整體鍍錫銅絲編織屏蔽密度85%以上，有效的抵抗了外部高頻電磁干擾；
（5）抗拉—柔性包裹材料-無紡布包裹線身+抗拉絲填充，在電纜來回彎曲運動是有效的起到緩沖作用；
（6）耐磨、耐油、防水、抗老化—特種柔性專用護套料（顏色可由客戶選定）彎曲壽命600萬次以上護套不破裂；

（7）為用戶提供替代進口的拖鏈電纜 或者用戶要求較高的拖鏈電纜；
（8）扁平拖鏈電纜可多根并排捆綁使用、有效的節省了電纜的安裝空間。

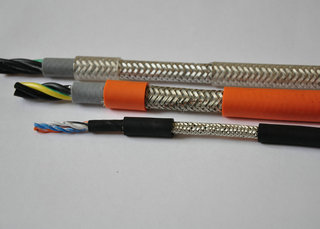

移動高柔性拖鏈電纜結構

導體：拖鏈電纜多股精絞超細無氧銅絲做導體符合VDE0295 6類標準和IEC228 6類標準
絕緣：特殊改良丁晴復合材料絕緣或者PE材料絕緣
顏色：≤0.5mm²顏色標識，棕、黑、藍、紫、粉紅、橙
＞0.5mm²黑色數字白色號碼編號，3芯以上帶有黃綠接的線

內襯層：特殊無紡布包裹纏繞
內護套：可選
屏蔽：鍍錫銅網編織屏蔽，密度85％以上
護套：拖鏈電纜特種丁晴彈性體外護套材料/PUR材料，顏色可自行選定。

移動高柔性拖鏈電纜 TRVV TRVVP技術指標

導體阻抗20度：20 M Ohm.Km

測試交流電壓：50Hz 3000V

額定電壓：U0/U ＜ 0.5mm² 300/300 V
≥ 0.5mm² 300/500 V
測試電壓： U 3000V符合DIN VDE 0281第2部分
溫度范圍：℃ 常規拖鏈電纜使用溫度-30℃～+80℃

（特種拖鏈電纜可訂制使用溫度-55℃～+105℃）
拖鏈電纜持續運動時的最小彎曲半徑：4× 電纜外徑

移動高柔性拖鏈電纜安裝要求

拖鏈電纜TRVV生產廠家淺析移動高柔性拖鏈電纜安裝時通常需要注意的幾點：
（1）建議高柔性拖鏈電纜分開并排安裝，在不同直徑的電纜要一層層的進行安裝或是并排安裝的情況下，我們建議使用分離器。
（2）電纜外徑大于0.394英寸（10mm）的高柔性拖鏈電纜不能使用分離器，此時的高柔性拖鏈電纜應該寬松的放置在導管中，然后再放入拖鏈，導管的橫截面需要經所有的電纜橫截面的和還要大很多。
（3）高柔性拖鏈電纜TRVV在分離器中需要能自由活動，處于安全考慮高柔性拖鏈電纜直徑和拖鏈的內部尺寸之間必須要有10%的自由空間。
（4）請注意：高柔性拖鏈電纜經過拖鏈和彎曲處時不能受力，如果有幾層纜層，那么在彎曲處高柔性拖鏈電纜TRVV之前需要有相應的間隙。
（5）要注意：拖鏈中的電纜敷設不能有扭轉的情況，所以要在安裝前先從電纜盤只放下來的電纜。
（6）拖鏈或邊接處的重量分布要對稱，重的電纜要對著拖鏈靠外敷設，而較小的高柔性拖鏈電纜則要鋪在中間。
（7）所有高柔性拖鏈電纜TRVV的固定點和拉動電線的設備上都要安裝消除拉力負荷的夾具，在外護套上只能大面積夾住，避免芯線收到擠壓，同時也要避免高柔性拖鏈電纜移位。
（8）通常應該只使用高柔性拖鏈電纜，要嚴格遵守我廠規定的高柔性拖鏈電纜允許的彎曲半徑。
（9）如拖鏈有損壞時，電纜也應該更換，因為高柔性拖鏈電纜同時也收到拉伸。
（10）安裝高柔性拖鏈電纜TRVV或者其他移動場合電纜時，應充分將電纜內應力去除（如有內應力情況下），可采取自由懸掛數日的方法。
