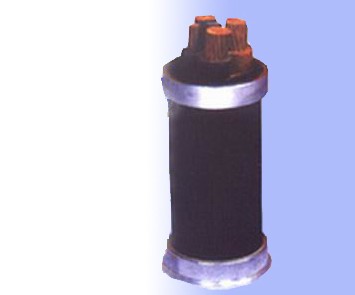

產品說明:
本產品適用交流額定電壓450/750V及以下家用電器，電動工具和各種移動電器設備。
一、生產執行標準：JB8735.2-1998
二、使用特性
1、額定電壓300/500V（YZ型），450/750V（YC）型；
2、線芯的長期允許工作溫度應不超過65℃；
3、“W”型電纜具有耐氣候和一定的耐油性能，適宜于在戶外或接觸油污的場合使用；
4、-ZR型電纜具有阻燃性能。
三、型號、名稱及主要用途用表1
表1
二、使用特性
1、額定電壓300/500V（YZ型），450/750V（YC）型；
2、線芯的長期允許工作溫度應不超過65℃；
3、“W”型電纜具有耐氣候和一定的耐油性能，適宜于在戶外或接觸油污的場合使用；
4、-ZR型電纜具有阻燃性能。
三、型號、名稱及主要用途用表1
表1
|
型號
|
名稱
|
主要用途
|
|
YQ，YQW
|
輕型橡套軟電纜
|
用于輕型移動電器設備和工具
|
|
YZ，YZW
|
中型橡膠軟電纜
|
用于各種移動電器設備和工具
|
|
YC，YCW
|
重型橡套軟電纜
|
用于各種移動電器設備，能承受較大的機械外力的作用
|
四、規格范圍如表2
表2
|
型號
|
額定電壓（V）
|
芯數
|
標稱截面（mm2）
|
|
YQ，YQW
|
300/300
|
2，3
|
0.3～0.5
|
|
YZ，YZW
|
300/500
|
2，3，4，5
|
0.75～6
|
|
YC，YCW
|
450/750
|
1
2 3，4 5 |
1.5～240
1.5～95 1.5～150 1.5～25 |
五、規格尺寸及技術參數如表3～表5
表3 YQ，YQW型300/300V
表3 YQ，YQW型300/300V
|
標稱截面（mm2）
|
導體結構
|
20℃時導體電阻
≤（Ω/km） |
電纜外徑參考
|
|
|
根/單線直徑mm
|
2芯
|
3芯
|
||
|
0.3
|
16/0.15
|
69.2
|
6.6
|
7.0
|
|
0.5
|
28/0.15
|
39.0
|
7.2
|
7.6
|
表4 YZ，YZW型300/500V
|
標稱截面（mm2）
|
導體結構
|
20℃時導體電阻
≤（Ω/km） |
電纜外徑參考
|
||||
|
根/單線直徑mm
|
2芯
|
3芯
|
4芯
|
5芯
|
3+1芯
|
||
|
0.75
|
24/0.20
|
26.0
|
8.2
|
8.8
|
9.6
|
11.0
|
—
|
|
1.0
|
32/0.20
|
19.5
|
8.8
|
9.2
|
10.0
|
11.5
|
—
|
|
1.5
|
30/0.25
|
13.3
|
10.5
|
11.0
|
12.5
|
13.5
|
12.0
|
|
2.5
|
49/0.25
|
7.98
|
12.5
|
13.0
|
14.0
|
15.5
|
14.0
|
|
4
|
56/0.30
|
4.95
|
14.0
|
14.5
|
16.5
|
18.0
|
16.0
|
|
6
|
84/0.30
|
3.30
|
17.0
|
18.0
|
20.0
|
22.5
|
19.5
|
表5 YZ，YZW型300/500V
|
標稱截面（mm2）
|
導體結構
|
20℃時導體電阻
≤（Ω/km） |
電纜外徑參考
|
|||||
|
根/單線直徑mm
|
1芯
|
2芯
|
3芯
|
4芯
|
5芯
|
3+1芯
|
||
|
1.5
|
30/0.25
|
13.3
|
7.2
|
11.5
|
12.5
|
15.5
|
15.0
|
—
|
|
2.5
|
49/0.25
|
7.98
|
8.0
|
13.5
|
14.5
|
16.5
|
17.0
|
15.5
|
|
4
|
56/0.30
|
4.95
|
9.0
|
15.0
|
16.0
|
18.0
|
19.5
|
17.5
|
|
6
|
84/0.30
|
3.30
|
11.0
|
18.5
|
20.0
|
22.0
|
24.5
|
21.0
|
|
10
|
84/0.40
|
1.91
|
13.0
|
24.0
|
25.5
|
28.0
|
31.0
|
26.5
|
|
16
|
126/0.40
|
1.21
|
14.5
|
27.5
|
29.5
|
32.0
|
35.5
|
30.5
|
|
25
|
196/0.40
|
0.780
|
16.5
|
31.5
|
34.0
|
37.5
|
41.5
|
35.5
|
|
35
|
276/0.40
|
0.554
|
18.5
|
35.5
|
38.0
|
42.0
|
—
|
38.5
|
|
50
|
396/0.40
|
0.386
|
21.0
|
41.0
|
43.5
|
48.5
|
—
|
46.0
|
|
70
|
360/0.50
|
0.272
|
24.0
|
46.0
|
49.5
|
55.0
|
—
|
51.0
|
|
95
|
475/0.50
|
0.206
|
26.0
|
50.5
|
54.0
|
60.5
|
—
|
55.0
|
|
120
|
608/0.25
|
0.161
|
28.5
|
—
|
59.0
|
65.5
|
—
|
59.0
|
|
150
|
756/0.50
|
0.129
|
32.0
|
—
|
66.5
|
74.0
|
—
|
66.0
|
|
185
|
925/0.50
|
0.106
|
34.5
|
—
|
—
|
—
|
—
|
—
|
|
240
|
1221/0.50
|
0.0801
|
38.0
|
—
|
—
|
—
|
—
|
—
|
六、交貨要求
1、成圈100M，成盤應大于100M；
2、短段電纜不小于10M，短段電纜的交貨數量不超過交貨總長度10%，且每個包裝件應不超過五段；
3、根據雙方協議允許任何長度的電纜交貨，長度誤差為±0.5%；
4、用戶對產品有阻燃特性要求，在合同中需另補充協議。
2、短段電纜不小于10M，短段電纜的交貨數量不超過交貨總長度10%，且每個包裝件應不超過五段；
3、根據雙方協議允許任何長度的電纜交貨，長度誤差為±0.5%；
4、用戶對產品有阻燃特性要求，在合同中需另補充協議。
