FG7OH1M1/FG7OH2M1阻燃環保電纜
應用及描述
這些電纜適用于高危火災環境，可保證安全和防止系統設備遭腐蝕性氣體損害，比如學校、醫院，公共場所、賓館、超市、管道、影院、劇院、舞廳、公共機構等）。適宜固定安裝在室內和室外、墻壁和金屬框架上。
這些電纜適用于高危火災環境，可保證安全和防止系統設備遭腐蝕性氣體損害，比如學校、醫院，公共場所、賓館、超市、管道、影院、劇院、舞廳、公共機構等）。適宜固定安裝在室內和室外、墻壁和金屬框架上。
標準及認證
CEI 20-11, CEI 20-13, CEI 20-22 III, CEI 20-37, CEI 20-38, IEC 60502-1, IEC60228,IEC60332.1, IEC60332.3-C, IEC60754.1

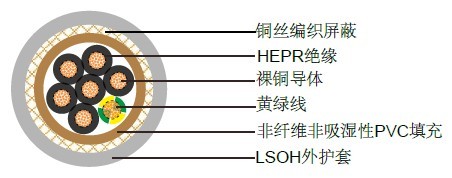

電纜結構
- 柔軟裸銅導體 cl.5
- HEPR, G7絕緣，遵循CEI 20-11，CEI 20-3
- 非纖維非吸濕性填料
- 銅帶屏蔽(FG7OH1M1)
- 銅絲編織屏蔽(FG7OH2M1)
- 灰色低煙無鹵外護套
技術特性
- 工作電壓: 600/1000 V
- 測試電壓: 4000 V
- 最小彎曲半徑: 8 x Ø
- 應用時的工作溫度: -0º C to +90º C
- 靜態時可承受的溫度: -25º C to +90º C
- 短路時可達到的最高溫度: +250º C
- 阻燃: CEI 20-22 II - IEC 60332-34, CEI EN 60332-1
- 絕緣電阻: 10 MΩ x km
電纜參數
|
線規
|
芯數 x 導體
截面積 # x mm² |
標稱絕緣厚度
mm |
標稱胡桃厚度
mm |
標稱外徑
mm |
標稱電纜重
量 kg/km |
|
16(30/30)
|
3 x 1.5
|
0.7
|
1.8
|
13.0
|
262
|
|
14(50/30)
|
3 x 2.5
|
0.7
|
1.8
|
14.1
|
316
|
|
12(56/28)
|
3 x 4
|
0.7
|
1.8
|
15.0
|
380
|
|
10(84/28)
|
3 x 6
|
0.7
|
1.8
|
16.1
|
456
|
|
8(80/26)
|
3 x 10
|
0.7
|
1.8
|
19.3
|
675
|
|
6(128/26)
|
3 x 16
|
0.7
|
1.8
|
22.3
|
939
|
|
4(200/26)
|
3 x 25
|
0.9
|
1.8
|
26.6
|
1346
|
|
2(280/26)
|
3 x 35
|
0.9
|
1.8
|
29.2
|
1744
|
|
1(400/26)
|
3 x 50
|
1
|
1.8
|
32.3
|
2262
|
|
2/0(356/24)
|
3 x 70
|
1.1
|
1.9
|
38.5
|
3188
|
|
3/0(485/24)
|
3 x 95
|
1.1
|
2
|
44.2
|
4309
|
|
4/0(614/24)
|
3 x 120
|
1.2
|
2.1
|
51.6
|
5635
|
|
250MCM
|
3 x 150
|
1.4
|
2.3
|
56.6
|
6921
|
|
350MCM
|
3 x 185
|
1.6
|
2.4
|
64.2
|
8079
|
|
450MCM
|
3 x 240
|
1.7
|
2.6
|
72.7
|
10639
|
|
-
|
3 x 35 + 25
|
0.9
|
1.8
|
31.1
|
2038
|
|
-
|
3 x 50 + 25
|
1
|
1.8
|
34.7
|
2606
|
|
-
|
3 x 70+ 35
|
1.1
|
1.9
|
39.8
|
3540
|
|
-
|
3 x 95 + 50
|
1.1
|
2.1
|
45.9
|
4818
|
|
-
|
3 x 120 + 70
|
1.2
|
2.2
|
53.9
|
6358
|
|
-
|
3 x 150 + 95
|
1.4
|
2.4
|
59.0
|
7852
|
|
-
|
3 x 185 + 95
|
1.6
|
2.6
|
62.8
|
9066
|
|
-
|
3 x 240 + 150
|
1.7
|
2.8
|
73.0
|
12078
|
|
16(30/30)
|
4 x 1.5
|
0.7
|
1.8
|
13.8
|
298
|
|
14(50/30)
|
4 x 2.5
|
0.7
|
1.8
|
14.9
|
357
|
|
12(56/28)
|
4 x 4
|
0.7
|
1.8
|
16.1
|
438
|
|
10(84/28)
|
4 x 6
|
0.7
|
1.8
|
17.3
|
535
|
|
8(80/26)
|
4 x 10
|
0.7
|
1.8
|
20.8
|
802
|
|
6(128/26)
|
4 x 16
|
0.7
|
1.8
|
24.6
|
1164
|
|
4(200/26)
|
4 x 25
|
0.9
|
1.8
|
28.8
|
1664
|
|
16(30/30)
|
5 x 1.5
|
0.7
|
1.8
|
14.9
|
351
|
|
14(50/30)
|
5 x 2.5
|
0.7
|
1.8
|
16.2
|
424
|
|
12(56/28)
|
5 x 4
|
0.7
|
1.8
|
17.5
|
527
|
|
10(84/28)
|
5 x 6
|
0.7
|
1.8
|
18.9
|
635
|
|
8(80/26)
|
5 x 10
|
0.7
|
1.8
|
23.7
|
1027
|
|
6(128/26)
|
5 x 16
|
0.7
|
1.8
|
26.9
|
1415
|
|
4(200/26)
|
5 x 25
|
0.9
|
1.8
|
31.6
|
2022
|
|
控制
|
|||||
|
16(30/30)
|
7 x 1.5
|
0.7
|
1.8
|
15.7
|
399
|
|
16(30/30)
|
10 x 1.5
|
0.7
|
1.8
|
17.8
|
503
|
|
16(30/30)
|
12 x 1.5
|
0.7
|
1.8
|
19.2
|
574
|
|
16(30/30)
|
16 x 1.5
|
0.7
|
1.8
|
21.0
|
690
|
|
16(30/30)
|
19 x 1.5
|
0.7
|
1.8
|
22.6
|
813
|
|
16(30/30)
|
24 x 1.5
|
0.7
|
1.8
|
24.6
|
927
|
|
14(50/30)
|
7 x2.5
|
0.7
|
1.8
|
17.1
|
496
|
|
14(50/30)
|
10 x 2.5
|
0.7
|
1.8
|
19.5
|
644
|
|
14(50/30)
|
12 x 2.5
|
0.7
|
1.8
|
21.2
|
732
|
|
14(50/30)
|
16 x 2.5
|
0.7
|
1.8
|
24.0
|
950
|
|
14(50/30)
|
19 x 2.5
|
0.7
|
1.8
|
25.0
|
1056
|
|
14(50/30)
|
24 x 2.5
|
0.7
|
1.8
|
38.3
|
1281
|
