一、產品特點及用途
自控溫加熱電纜是一種可以隨環境溫度變化，自動調整發熱功率的特種加熱控溫用電纜，具有自動加熱與控溫雙重功能。

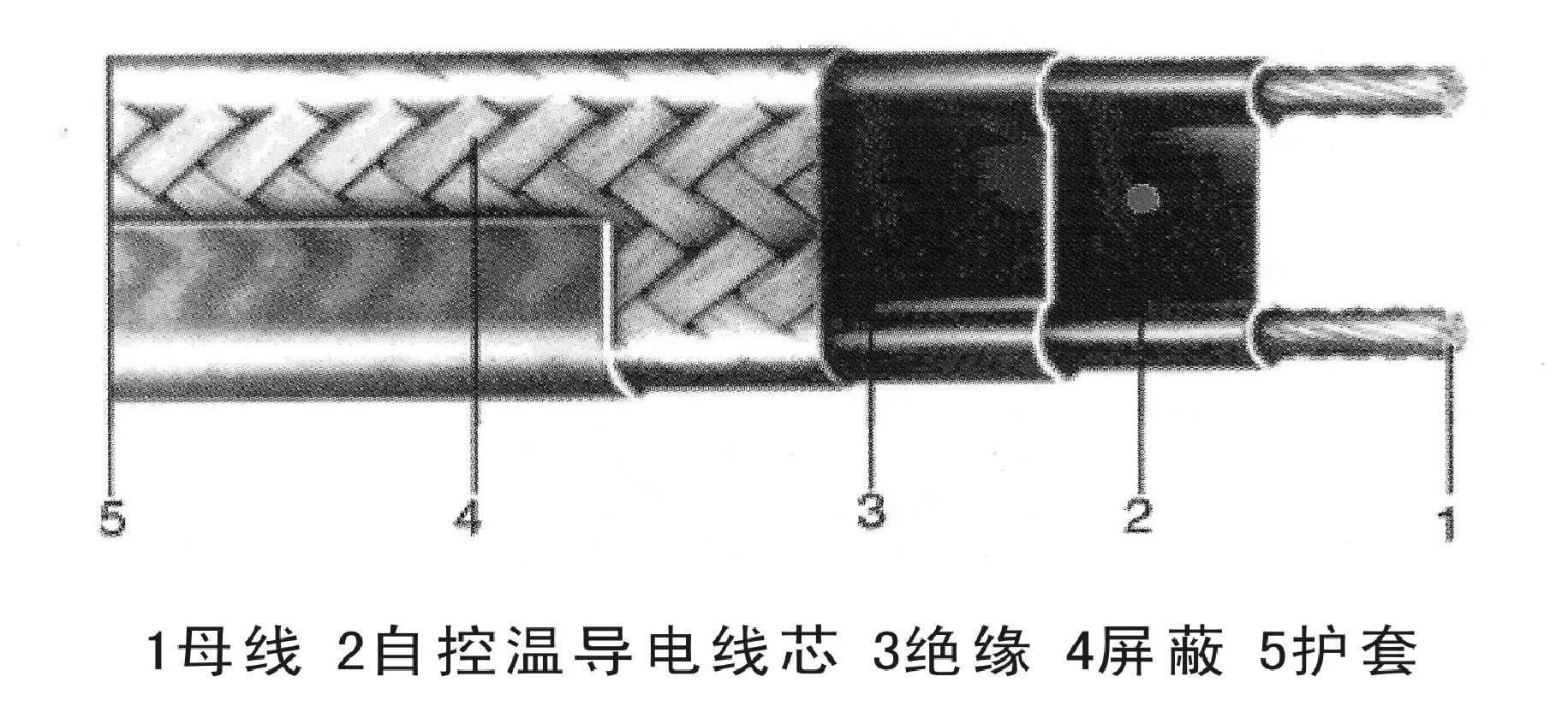

自控溫加熱電纜的核心部件--自控溫導電線芯采用經過長期使用，性能優良的進口產品，其控溫的穩定性和長期使用性能都優于國內同類產品。
二、產品執行標準
Q/ZS2006-3
三、基本型號和名稱

序   號	型         號
1	ZKWDVT-08 15 25 31
2	ZKWDVTP1-08 15 25 31
3	ZKWDVTP4-08 15 25 31
4	ZKWDVTP4VT-08 15 25 31
5	ZKWDVTP4F-08 15 25 31
6	ZKWZF-14 30 47
7	ZKWZFP1-14 30 47
8	ZKWZFP4-14 30 47
9	ZKWZFP1F-14 30 47



項  目	代  號	說       明
系列代號	ZKW	自控溫加熱電纜
溫度等級	D	低溫形
	Z	中溫形
絕緣材料	VT	熱塑性彈性體
	F	氟化物
屏蔽材料	—	無屏蔽可省略
	P4	不銹剛絲編織
	P1	鍍錫銅絲編織
護套材料	—	無護套可省略
	VT	熱塑性彈性體
	F	氟化物
標稱功率	8	10℃時熱功率為8W/M
	15	10℃時熱功率為15W/M
	25	10℃時熱功率為25W/M
	31	10℃時熱功率為31W/M
	14	10℃時熱功率為14W/M
	30	10℃時熱功率為30W/M
	47	10℃時熱功率為47W/M


四、主要技術指標

項   目	技  術  指  標
	ZKWD型	ZKWZ型
額定電壓V	220	220
最高維持溫度℃	65	120
最高承受溫度℃	85	185
最低安裝溫度℃	-30	-40

五、使用長度與熔斷器規格
ZKWD型最大使用長度(米)與熔斷規格

標稱功率(W/M)	起動溫度(℃)	熔斷器規格(A)
		15	20	30	40
8	10	205	—	—	—
	0	127	174	205	—
	-30	112	149	205	—
15	10	139	163	—	—
	0	91	121	163	—
	-30	78	104	157	163
25	10	86	114	123	—
	0	57	73	110	123
	-30	50	66	99	123
31	10	67	88	104	—
	0	43	58	87	104
	-30	38	51	75	104

ZKWZ型最大使用長度(米)與熔斷規格

標稱功率(W/M)	起動溫度(℃)	熔斷器規格(A)
		15	20	30
14	10	76	101	146
	-20	70	93	134
	-40	67	90	128
30	10	41	56	82
	-20	38	51	76
	-40	37	50	73
47	10	29	39	57
	-20	27	36	53
	-40	26	34	52
