產品名稱:帶屏蔽高壓變頻電纜
型 號:BPYJVP2-10KV

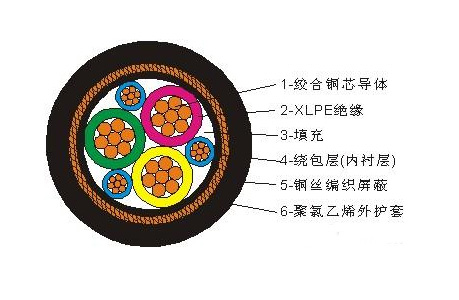

變頻電纜結構示意圖

產品執行標準 GB/T12706.3-2008標準
生產工藝流程 絞制導體→導體屏蔽、絕緣層、絕緣屏蔽三層共擠、交聯→繞包銅帶屏蔽→成纜、繞包→擠外護層→硫化→成品檢驗→包裝
高壓變頻電纜主要技術性能
1、電纜的額定工作電壓U0/U為8.7/10kV；
2、電纜導體長期允許的最高工作溫度90℃；
3、電纜短路時(最長持續時間不超過5s)導體最高溫度不大于250℃；
4、電纜敷設時環境溫度應不低于0℃； 5、電纜允許的最小彎曲半徑應不小于電纜外徑的15倍；
6、電纜20℃時的導體直流電阻應符合GB/T3956規定；
7、電纜應能經受工頻30.5kV/5min電壓試驗不擊穿；
8、電纜在1.73U0電壓下局部放電量應不大于10pC；
9、電纜能經受GB18380.3規定的燃燒試驗。
銅芯導體 絕緣屏蔽層 交聯聚乙烯絕緣層 絕緣屏蔽層 金屬屏蔽層 填 充 金屬繞包屏蔽 包帶層 聚氯乙烯外護套。
