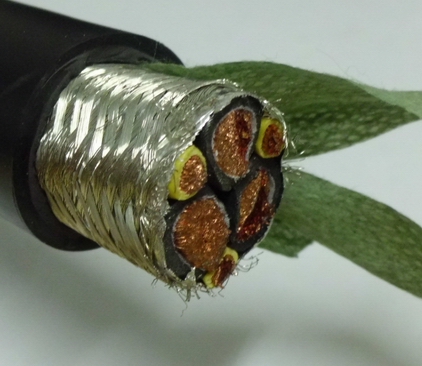

BPYJVPP2-KV變頻電纜BPYJVP2R

產品用途：
變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜，以及額定電壓1KV及以下的輸配電線路中，作輸送電能用。
適用范圍：
適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動下的安裝，工業使用環境下的彎曲場合，如木工機械、機床加工設備、物流輸送系統、起重機場合等，對電磁屏蔽抗干擾好。尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。用于水泵、鼓風機、輸送機、傳輸線和空調等電力傳輸。
型號及名稱：
BPVVP：聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜
BPVVP2：聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜
BPVVPP2：聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜
BPVVP3：聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜
BPYJVP：交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜
BPYJVP2：交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜
BPYJVPP2：交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜
BPYJVP3：交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜
BPYJVP：交聯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套變頻器電纜
BPYJPVP：交聯聚乙烯絕緣銅絲編織分屏蔽和總屏蔽聚氯乙烯護套變頻器電纜
BPYJPVP2：交聯聚乙烯絕緣銅絲編織分屏蔽銅帶繞包和總屏蔽聚氯乙烯護套變頻器電纜
BPYJVP2：交聯聚乙烯絕緣銅帶繞包總屏蔽聚氯乙烯護套變頻器電纜
BPYJP2VP2：交聯聚乙烯絕緣銅帶繞包分屏蔽和總屏蔽聚氯乙烯護套變頻器電纜
BPYJP2VP：交聯聚乙烯絕緣銅帶繞包分屏蔽銅絲編織總屏蔽聚氯乙烯護套變頻器電纜
BPYJVP2P：交聯聚乙烯絕緣銅帶繞包和銅絲編織雙層總屏蔽聚氯乙烯護套變頻器電纜
BPYJP3VP：交聯聚乙烯絕緣鋁(鋁塑)帶(扎紋)縱包分屏蔽銅絲編織總屏蔽聚氯乙烯護套變頻器電纜
BPYJP3VP2：交聯聚乙烯絕緣鋁(鋁塑)帶(扎紋)縱包分屏蔽銅帶繞包總屏蔽聚氯乙烯護套變頻器電纜
ZR-BPYJVP：交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽阻燃變頻器電纜
ZR-BPYJVP1：交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽阻燃變頻器電纜
ZR-BPYJVP1-2：交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包雙重屏蔽阻燃變頻器電纜

變頻器專用電纜標準適用于額定電壓1KV及以下變頻電器中傳輸電能連接線。變頻器專用電纜標準規定了聚氯乙烯絕緣和交聯聚乙烯絕緣變頻器專用電纜的分類、技術要求、試驗方法、檢驗規則和包裝。

2 變頻器專用電纜規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款，凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本，凡是不注日期的引用文件，其最新版本適用于本標準。

GB/T3956         電纜的導體

GB4909           裸電線試驗方法

GB4910           鍍錫圓銅線

GB/T2951         電纜絕緣和護套材料通用試驗方法

GB/T3048         電線電纜性能試驗方法

GB2952           電纜外護層

GB/T12706        額定電壓35KV及以下擠包絕緣電力電纜

GB/T18380        電纜在火焰條件下的燃燒試驗

GB6995           電線電纜識別標志方法

3變頻器專用電纜 產品型號、規格

3.1變頻器專用電纜 型號名稱



 3.2 規格



     注：3+3芯電纜中性線導體截面見附錄

Q/TYL018-2004

 4 變頻器專用電纜導體

導體應是符合GB/T3956標準要求的第1種或第2種裸退火銅導體，其性能結構見表1規定。

表1





5 變頻器專用電纜絕緣

5.1 絕緣應緊密擠包在導體上，且容易剝離而不損傷導體，表面應光潔、平整、色澤均勻。

5.2 絕緣材料為聚氯乙烯（PVC/A）或交聯聚乙烯（XLPE），其性能應符合表4規定。

5.3 絕緣厚度應符合表2規定，其最薄處厚度應不小于表2規定值的90%-0.1mm。

表2





5.4 絕緣顏色：3芯電纜為紅、綠、黃；3+3芯為紅、綠、黃、黑，其中黑色為中性線芯。

6變頻器專用電纜 成纜及填充物

6.1 絕緣線芯應絞合成纜，最外層絞向為右向，其絞合節距應不大于絞合外徑的20-50倍。

6.2 絕緣線芯成纜時，紅、綠、黃顏色應按順序時針?lè )较蚺帕校?+3芯電纜中性線芯應為3色主芯所相嵌。

6.3 成纜后，應用非吸濕性材料繞包扎緊。

7 變頻器專用電纜屏蔽

7.1 纏繞屏蔽：內層采用直徑0.5mm的裸銅絲（或鍍錫絲）右向螺旋狀繞制而成，其密度不小于60%。

7.2 編織屏蔽：采用直徑0.20-0.25mm的裸銅絲（或鍍錫絲）網狀編制而成，其密度不小于70%,

屏蔽處接頭應修剪整齊。



Q/TYL018-2004

7.3 屏蔽外層采用厚度0.04mm的銅帶右向螺旋狀繞包而成，其搭蓋率不小于15%。

7.4 屏蔽后，用一層非吸濕性材料繞包扎緊。

8 變頻器專用電纜外護層

8.1 所有電纜的外護層均應用熱塑性聚氯乙烯混合物（ST1或ST2型）。

ST1型適用于連續運行時導體最高溫度為80℃的電纜

ST2型適用于連續運行時導體最高溫度為90℃的電纜

8.2 護套應緊密擠包在屏蔽或隔離層（若有）上，表面光潔，色澤均勻。

8.3 護套厚度標稱值TS（以mm計算）應按下列公式計算，其最薄處應不小于標稱值的85%-0.1mm。

TS=0.035D+1.0       式中：D一擠包護套前電纜的外徑

8.4 護套顏色優先選用黑色，若用戶有特定需求，允許采用非黑色的其它顏色。

9 成品電纜

9.1導體電阻：在20℃時，導體電阻應符合表1規定

9.2電壓試驗：成品電纜芯與芯之間應經受工頻電壓3.5KV的試驗，5分鐘不發生擊穿。

9.3絕緣電阻：應符合GB/T12706標準要求，其絕緣電阻常數在最高額定溫度下PVC/A絕緣電纜不小于0.037MΩ·km，XLPE絕緣電纜不小于3.67 MΩ·km。

9.4絕緣的機械物理性能應符合表4規定。

9.5護套的機械物理性能應符合表4規定。

9.6聚氯乙烯絕緣和護套的特殊性能試驗應符合GB/T12706標準的要求。

10試驗

10.1試驗類型：

a型式試驗（T）   b例行試驗（R）    c抽樣試驗（S）  其定義按GB/T2951規定

10.2成品電纜應按表3規定進行試驗。

11驗收規則

11.1產品由技術檢查部門合格后方能出廠，每個出廠的包裝件上應附有產品質量檢驗合格證。

11.2產品應按本標準10.2規定的試驗項目進行驗收。

11.3抽樣試驗頻度：結構尺寸檢查應在每批同一型號及規格電纜中的一根制造長度的電纜上進行，其數量應不超過交貨批長度數量的10%。

12變頻器專用電纜成品電纜標志

成品電纜的護套表面上應有制造廠名、產品型號及額定電壓的連續標志，標志應字跡清楚，容易辯認、耐擦。

Q/TYL018-2004

13包裝及運輸保管

13.1電纜應妥善包裝在符合GB4005規定要求的電纜盤上交貨。電纜端頭應可靠密封，伸出盤外的電纜長度應不小于300mm。

13.2成盤電纜的電纜盤頭外側及成圈電纜的附加標簽應標明：

a制造廠名或商標

b電纜型號及規格

c長度：m

d毛重：kg

e制造日期：  年  月

f表示電纜盤正確旋轉方向的符號

g標準編號

13.3運輸和保管

a運輸中嚴禁從高處扔下裝有電纜的電纜盤，嚴禁機械損傷電纜；

b吊裝包裝件時，嚴禁幾盤同時吊裝，在車輛、船舶等運輸工具上，電纜盤必須放穩，并用合適方法固定，防止互撞或翻倒。

表3





規格范圍

型號     芯數           標稱截面(MM)注:另可根據用戶需要提供鎧裝結構變頻電纜.型號說明項目  號      說明

系列代號             BP       變頻電纜

絕緣代號            YJ        交聯聚乙烯絕緣

護套代號            V          聚氯乙烯護套

護套代號          E            無鹵低煙聚烯烴護套

屏蔽代號          TP2          同心導體+銅帶屏蔽結構

屏蔽代號         P12           銅帶屏蔽+銅絲編織雙重屏蔽

屏蔽代號           PX12        銅帶屏蔽+鍍錫銅絲編織雙重屏蔽

鎧裝代號       22               鋼帶鎧裝

阻燃代號          ZR           阻燃型 硅橡膠變頻電纜、耐溫變頻電纜、交聯變頻電纜、變頻硅橡膠電纜、阻燃變頻電纜、變頻屏蔽電纜、變頻耐火電纜 BPGGP、BPGGP2、BPGGPP2、BPGGP3、BPGVFP、BPGVFP2、BPGVFPP2、BPGVFP3

BPYJVPP2-1變頻電纜主要性能：

1、 額定電壓U0/U：0.6/1KV.

　　2、  電纜導體長期允許最高溫度為90度,短路時最高溫度250度

　　3、  安裝敷設環境溫度不低于0度,固定敷設時環境溫度不低于-10度.

　　4、  電纜允許最小彎曲半徑不小于15D（D-電纜外徑,mm）

　　產品性能

　　1、  BRYJVP12R、ZRBPYJVP12R型設計采用符合GB/T3956-1997規定的第5類軟絞合銅導體。

　　2、  交聯聚乙烯絕緣、耐溫耐候性好。

　　3、  低傳輸阻抗，電磁兼容性好。
