BPGGPP2 硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。
【詳細說明】
BPGGPP2 硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜
一：產品特點及用途
BPGGPP2 硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。銅帶總屏蔽變頻軟電纜廣泛用于冶金、電力、石化等行業。
二：產品執行標準：BPGGPP2 硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜適參照GB/T12706-2008
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1．BPGGPP2 硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜適流額定電壓：U0/U 0.6/1KV
最高工作溫度：硅橡膠絕緣180℃
氟46絕緣200℃和260℃兩種
聚氯乙烯絕緣70℃
交聯聚乙烯90℃
最低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜最小為電纜外徑的10倍
四：基本型號及名稱
表1
|
型號
|
名稱
|
|
BPGGP
|
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。
|
|
BPGGP2
|
硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。
|
|
BPGGPP2
|
硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。
|
|
BPGGP3
|
硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。
|
|
BPGVFP
|
硅橡膠絕緣丁晴護套銅絲編織屏蔽耐高溫變頻電力電纜。
|
|
BPGVFP2
|
硅橡膠絕緣丁晴護套銅帶繞包屏蔽耐高溫變頻電力電纜。
|
|
BPGVFPP2
|
硅橡膠絕緣丁晴護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。
|
|
BPGVFP3
|
硅橡膠絕緣丁晴護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。
|
|
BPFFP
|
氟46絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。
|
|
BPFFP2
|
氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。
|
|
BPFFPP2
|
氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜
|
|
BPFFP3
|
氟46絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。
|
|
BPVVP
|
聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜。
|
|
BPVVP2
|
聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜。
|
|
BPVVPP2
|
聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。
|
|
BPVVP3
|
聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。
|
|
BPYJVP
|
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。
|
|
BPYJVP2
|
交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。
|
|
BPYJVPP2
|
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。
|
|
BPYJVP3
|
交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。
|
五：代號名稱和含義
表2
|
代號
|
代號含義
|
|
BP
|
變頻電力電纜
|
|
銅導體
|
省略
|
|
G
|
硅橡膠絕緣或護套
|
|
F
|
F46絕緣或護套
|
|
V
|
聚氯乙烯絕緣或護套
|
|
YJ
|
交聯聚乙烯絕緣
|
|
VF
|
丁晴護套
|
|
P（P1）
|
銅編織屏蔽（鍍錫編織屏蔽）
|
|
P2
|
銅帶繞包屏蔽
|
|
P3
|
鋁聚酯復合膜繞包屏蔽
|
|
PP2
|
銅絲編織銅帶繞包屏蔽
|
六：電纜規格
主線芯截面
|
型號
|
芯數
|
標稱截面mm2
|
|
全部型號
|
3+3
3+1
1
|
4，6，10，16，25，35，50，70，95，
120，150，185，240
|
接地線芯截面
|
主線芯標稱截面mm2
|
接地線芯截面mm2
|
|
4
|
1（0.75）
|
|
6
|
1.5（1）
|
|
10
|
2.5（1.5）
|
|
16, 25
|
4（2.5）
|
|
35
|
6
|
|
50, 70
|
10
|
|
95
|
16
|
|
120, 150
|
25
|
|
185
|
35
|
|
240
|
50（35）
|
七：主要技術指標
1．成品電纜導體直流電阻（符合GB3956規定）
2．成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50 MΩ*km。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
4．屏蔽層傳輸阻抗
電纜在100MHz時傳輸阻抗等于或小于100Ω/m。
電纜的理想屏蔽抑制系數等于或小于0.7。
八：基本電纜規格及結構參數
|
線芯*標稱截面（mm2）
|
導體結構
（根數*直徑）
mm
|
電纜最大外徑
|
|
|
BPVVPP2
BPYJVPP2
|
BPGGPP2
|
||
|
3*4
|
1/2.26
|
13.5
|
15.5
|
|
3*6
|
1/2.78
|
14..0
|
16.0
|
|
3*10
|
7/1.35
|
19.0
|
21.0
|
|
3*16
|
7/1.70
|
22.0
|
24.0
|
|
3*25
|
7/2.15
|
25.0
|
26.5
|
|
3*35
|
7/2.52
|
26.0
|
35.5
|
|
3*50
|
10/2.52
|
28.5
|
40.0
|
|
3*70
|
14/2.52
|
31.5
|
43.5
|
|
3*95
|
19/2.52
|
36.5
|
50.0
|
|
3*120
|
24/2.52
|
40.0
|
56.0
|
|
3*150
|
30/2.52
|
45.0
|
60.0
|
|
3*185
|
37/2.52
|
47.0
|
67.0
|
|
3*4+3*0.75
|
1/2.26
|
14.5
|
16.5
|
|
3*6+3*1
|
1/2.78
|
15.0
|
17.0
|
|
3*10+3*2.5
|
7/1.35
|
20.8
|
22.0
|
|
3*16+3*2.5
|
7/1.70
|
23.0
|
25.0
|
|
3*25+3*4
|
7/2.15
|
28.0
|
27.5
|
|
3*35+3*6
|
7/2.52
|
32.0
|
36.5
|
|
3*50+3*10
|
10/2.52
|
37.0
|
41.0
|
|
3*70+3*10
|
14/2.52
|
41.6
|
44.5
|
|
3*95+3*16
|
19/2.52
|
47.0
|
51.0
|
|
3*120+3*25
|
24/2.52
|
50.1
|
57.0
|
|
3*150+3*25
|
30/2.52
|
52.0
|
61.0
|
|
3*185+3*35
|
37/2.52
|
58.5
|
68.0
|

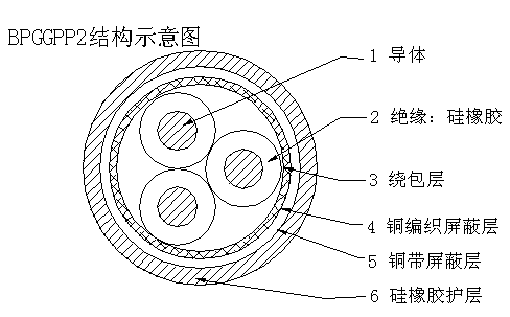

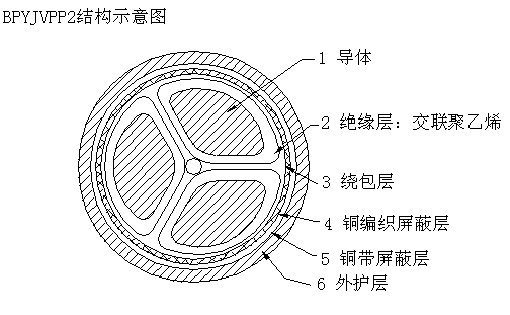

八：產品結構示意圖：（附圖）
