變頻器專用電纜

高柔變頻電纜



產品特點：

變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜,以及額定電壓1KV及以下的輸配電線路中,作輸送電能用.尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。 使用條件 1、 額定電壓U0/U：0.6/1KV. 2、  電纜導體長期允許最高溫度為90度,短路時最高溫度250度 3、  安裝敷設環境溫度不低于0度,固定敷設時環境溫度不低于-10度. 4、  電纜允許最小彎曲半徑不小于15D(D-電纜外徑,mm) 產品性能 1、  低傳輸阻抗，電磁兼容性好。 2、  低工作電容 3、  良好的抗干擾和低輻射性能。 4、  對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。

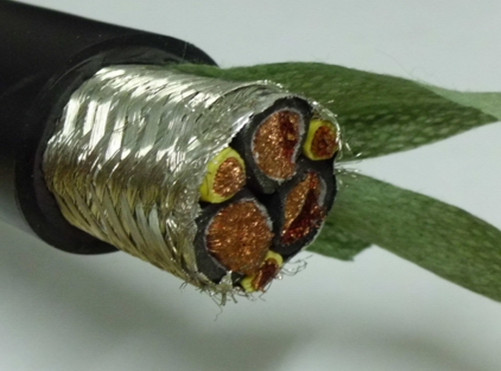

電纜結構

電纜結構設計符合德國VDE 工藝標準 并且結合用戶的具體使用要求

導     體：多股精細裸銅絲絞合而成 或者采用鍍錫裸銅絲絞合

導體結構：符合VDE0295 6類標準和IEC228 6類標準

芯線絕緣：采用進口的丁腈復合料 或者進口的PE材料 聚氨酯材料

電纜護套：采用進口的丁腈復合料 或者進口的聚氨酯材料制作護套

包     裹 ：聚酯帶繞包，有效防止絕緣與護套粘連

屏     蔽 ：裸銅網或者鍍錫銅網編織屏蔽，編織密度>80%。

成纜結構：芯線小節距絞合成纜

護套顏色：灰色 RAL 7001   黑色 RAL 9005

技術指標

電壓等級 ：300v/500v  450v/750v 600v/1000v

測試電壓 ：3000V

移動速度  ：1m/s~~4m/s米之間

彎曲次數  ：400萬~2000萬次之間

最小彎曲半徑
     固定安裝：5倍電纜外徑
     移動安裝：7.5倍電纜外徑

溫度范圍
     固定安裝：-25℃-+80℃ 可以根據要求設計到耐低溫-60℃
     移動安裝：-15℃-+80℃ 可以根據要求設計到耐低溫-60℃
