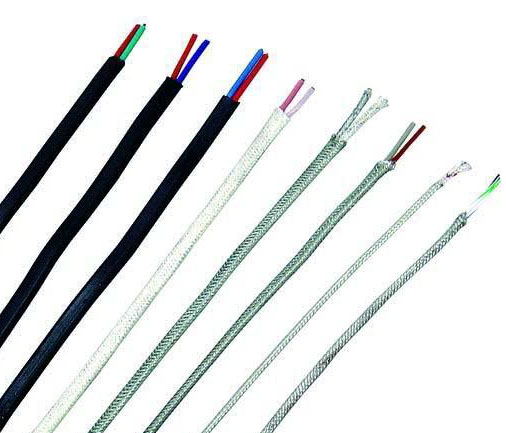

KX-HA-FFRP,KX-HA-FVRP熱電偶用補償導線及補償電纜

【簡介】熱電偶用補償導線及補償電纜的詳細介紹一、概述：熱電偶用補償導線及補償電纜產品特點及用途:一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫 ...

當前欄目：補償導線 瀏覽量：次時間：2018-06-13 15:48:41

KX-GA-VVRP,KX-HA-FVRP,KX-HA-FFRP熱電偶用補償導線及補償電纜

一、概述：
    熱電偶用補償導線及補償電纜產品特點及用途:
     一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
    本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
   熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。

二、產品執行標準：
熱電偶用補償導線及補償電纜產品執行GB/T4989-94(等效采用IEC584-3標準)

三、產品特性：

1．導體最高工作溫度：
耐熱級：聚全氟乙丙烯(F46)200℃

可溶性聚四氟乙烯260℃

硅橡膠180℃

普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃

低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃

2．低環境溫度：
聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃

氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃

3．  電纜允許彎曲半徑：
    非鎧裝電纜最小為外徑的6倍
    銅帶屏蔽或鋼帶鎧裝點纜最小為電纜外徑的12倍

熱電偶用補償導線及補償電纜

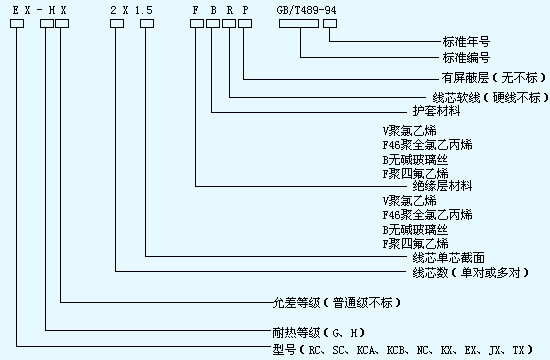

四、型號表示：

五、主要技術指標：
    補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
    其中：a)型號第一個字母與熱電偶的分度號相對應；
          b)字母“X”表示延伸型補償導線(型別)；
          c)字母“C”表示補償型補償導線(型別)。
    注：SC型補償導線可配用R型分度號熱電偶

結構特征、絕緣層、護層材料、使用溫度；

使用分類、允差等級、護層著色標志：

絕緣層及護層			使用溫度
材料		符號
聚氟乙烯		PVC	-25～70℃ -25～105℃
聚全氟乙丙烯		FEP	-60～205℃
可溶性聚四氟乙烯		PFA	-60～260℃
結絕示意
護層	絕緣層	合金絲	護層	屏蔽層	合金絲

使用分類	標志	允許登記及護層著色
使用分類	標志	普通級	精密級
一般用	G	（黑色）	S（灰色）
耐熱用	H	（黑色）	S（灰色）

產品標號（標記）：

補償導線合金絲和絕緣層顏色：

配用熱電偶分度號	一般用（G）產品標號		耐熱用（H）產品標號
配用熱電偶分度號	普通級	精密級（S）	普通級	精密級（S）
S	SC-G	SC-GS	SC-H	－－
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	－－
	KC₂-G	KG₂-GS	KC₂-H	KC₂-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

補償號線型號	配用熱電偶的分度號	補償導線合金線		絕緣層著色
補償號線型號	配用熱電偶的分度號	正極	負極	正極	負極
SC	S(鉑鉻10—鉑)	SPC(銅)	SNC(銅鎳)	紅	綠
NC	N(鎳鉻硅—鎳硅)	NPC(鐵)	NNC(銅鎳)	紅	黃
KC	K(銅—康銅)	KPC(銅)	KNC(銅鎳)	紅	藍
KX	K(鎳鉻—鎳硅)	KPX(鎳鉻)	KNX(銅鎳)	紅	黑
EX	E(鎳鉻—銅鎳)	EPX(鎳鉻)	ENX(銅鎳)	紅	棕
JX	J(鐵—銅鎳)	JPX(鐵)	JNX(銅鎳)	紅	紫
TX	T(銅—銅鎳)	TPX(銅)	TNX(銅鎳)	紅	白

補償導線的熱電勢、允差：

	熱電勢及允差（μV）						熱電偶測試端溫度(℃)
	100 ℃			100 ℃
	熱電勢 (標準值)	允差		熱電勢 (標準值)	允差
	熱電勢 (標準值)	普通級	精密級(S)	熱電勢 (標準值)	普通級	精密級(S)
SC或RC	645	±60(±5.0℃)	±30(±2.5℃)	1440	±60(±5.0℃)	－－	1000
KCA	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
KCB	4095	±100(±2.5℃)	±60(±1.5℃)	8137	－－	－－	900
KX	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
NC	2774	±100(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
NX	2774	±200(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
EX	6317	±60(±2.5℃)	±120(±1.5℃)	13419	±200(±2.5℃)	±120(±1.5℃)	600
JX	5268	±140(±2.5℃)	±85(±1.5℃)	10777	±140(±2.5℃)	±85(±1.5℃)	500
TX	4277	±60(±1.0℃)	±30(±0.5℃)	9285	±90(±1.5℃)	±48(±0.8℃)	300

補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：

使用分類	標稱截面(mm²)	單股線芯		多股軟線芯(R)		絕緣層厚度	護層厚度	外徑上限
		線芯股數(根)	單線直徑	線芯股數(根)	單線直徑			扁平型		屏蔽扁平型
		線芯股數(根)	單線直徑	線芯股數(根)	單線直徑			單股線芯	多股線芯	單股線芯	多股線芯
一般用(G)	0.2	1	0.5	7	0.2	0.4	0.7	3.0x4.6	3.1x4.8	3.8x5.4	3.9x5.6
	0.5	1	0.80	7	0.30	0.5	0.8	3.7x6.4	3.9x6.6	4.5x7.2	4.7x7.4
	1.0	1	1.13	7	0.43	0.7	1.0	5.0x7.7	5.1x8.0	5.8x8.5	5.9x8.8
	1.5	1	1.37	7	0.52	0.7	1.0	5.2x8.3	5.5x8.7	6.0x9.1	6.3x9.6
	2.5	1	1.76	19	0.41	0.7	1.0	5.7x9.3	5.9x9.8	6.5x10.1	6.7x10.7
耐熱用(H)	0.2	1	0.5	7	0.2	0.4	0.3	2.3x4.0	2.4x4.2	3.1x4.8	3.2x5.0
	0.5	1	0.80	7	0.3	0.4	0.3	2.9x5.0	3.0x5.2	3.7x5.5	3.8x6.0
	1.0	1	1.13	7	0.43	0.4	0.3	3.5x5.7	3.7x6.1	4.3x6.5	4.5x6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0x6.5	4.2x6.9	4.8x7.3	5.0x7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5x7.3	4.8x7.9	5.3x8.1	5.6x8.7

訂交貨說明：
    1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
    2、本廠生產熱電偶用補償電纜，供多點測溫使用。
    3，用戶如有特殊需求，可在訂貨合同中注明。

六：基本型號及名稱：
1：熱電偶用補償導線

KX-GA-VV	聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-GA-VVR	聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-GA-VVP	聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA-VVRP	聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FF	氟塑料絕緣和護套精密級K分度號熱電偶補償導線
KX-HA-FFR	氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線
KX-HA-FFP	氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FFRP	氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FG	氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線
KX-HA-FGR	氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線
KX-HA-FGP	氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FGRP	氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FV	氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-HA-FVR	氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-HA-FVP	氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FVRP	氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-GA-YJV	交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-GA-YJVR	交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-GA-YJVP	交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA-YJVRP	低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-GA-YDYD	低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線
KX-GA- YDYD R	低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線
KX-GA- YDYD P	低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA- YDYD RP	低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號第一項即可，阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，屏蔽可采用鍍錫銅絲屏蔽。

2：本安型熱電偶用補償導線

IA-KX-GA-YVP	聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-GA-YVRP	聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
IA-KX-HA-FFP	氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-HA-FFRP	氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
IA-KX-HA-FGP	氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-HA-FGRP	氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號第一項即可，阻燃型在型號前加ZR，ZR192為進口PFA材料，屏蔽可采用鍍錫銅絲屏蔽。

3：補償電纜

KX-GA-VVP	聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-VVRP	聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-VPVP	聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-VPVRP	聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-YJVP	交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-YJVRP	交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-YJPVP	交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-GAYJPVRP	交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FFP	氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FFRP	氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPFP	氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPFRP	氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FVP	氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FVRP	氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPVP	氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPVRP	氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FGP	氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FGRP	氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPGP	氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPGRP	氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃

4：本安型補償電纜

IA-KX-GA-FPVP	氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
IA-KX-GA-FPVRP	氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
IA-KX-HA-FPFP	氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
IA-KX-HA-FPFRP	氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
IA-KX-HA-FPGP	氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
IA-KX-HA-FPGRP	氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃

七、代號名稱和含義：
表2

項目	代號	說明
阻燃特性	ZR	分A、B、C級阻燃
系列代號	/IA	無(本安型)
絕緣材料	Y	聚乙烯
	YJ	交聯聚乙烯
	YD	低煙無鹵阻燃聚烯烴
	F	聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
護套材料	YD	低煙無鹵阻燃聚烯烴
	V	聚氯乙烯
	F	聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
	G	硅橡膠
屏蔽材料	P	銅絲編織屏蔽
	P2	銅帶繞包屏蔽
	P3	鋁塑復合帶繞包屏蔽
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體
