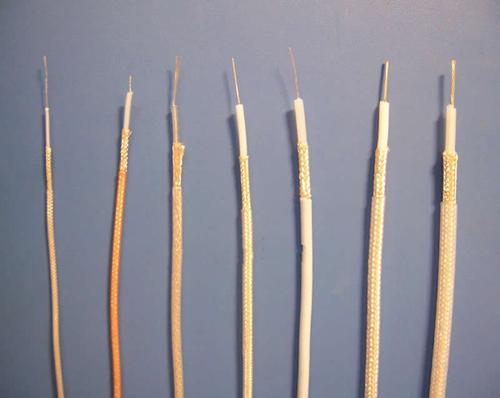

使用條件

1、工作溫度：
  耐熱用：最高200℃和260℃兩種。
  一般用：最高70℃和105℃兩種。

2、最低環境溫度：
  氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
  聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。

3、允許彎曲半徑：
  a)有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
  b)其它結構的補償電纜，應不小于電纜外徑的10倍。

高溫補償電纜與補償導線的型號、名稱

一)熱電偶用高溫補償導線型號名稱

注：普通級補償導線型號表示方法：在精密級補償導線型號基礎上去掉字母“S”即可(下同)。

二)熱電偶用高溫補償電纜型號及名稱

注：

1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的第一項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯(Y)絕緣、交聯聚乙烯(YJ)絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶(P3)、復合銅帶(P2)；
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。

高溫補償電纜與高溫補償導線的規格范圍

名稱	線芯對數	標稱截面 mm2	線芯結構
			A	B
補償導線	1	0.5 1.0 1.5 2.0	1/0.80	7/0.30
			1/1.13	7/0.43
補償電纜	1~19		1/1.37	7/0.52
			1/1.76	19/0.41

產品型號	補償導線及電纜線芯		補償導線絕緣層著色		配用熱電偶分度號
	正極	負極	正極	負極
SC or RC	銅	銅鎳0.6	紅	綠	S(鉑銠10-鉑)或 R(鉑銠13-鉑)
KCA	鐵	銅鎳22	紅	藍	K(鎳鉻-鎳硅)
KCB	銅	銅鎳40	紅	藍
KX	鎳鉻10	鎳硅3	紅	黑
EX	鎳鉻10	銅鎳45	紅	棕	E(鎳鉻-銅鎳)
JX	鐵	銅鎳45	紅	紫	J(鐵-銅鎳)
TX	銅	銅鎳45	紅	白	T(銅-銅鎳)
NC	鐵	銅鎳18	紅	灰	N(鎳鉻硅-鎳硅)

注：在舊標準GB4989-85中，普通級用B表示，精密級用A表示。

型號	使用分類	導線溫度范圍℃	熱電動勢及允差μV			熱電偶測量端 溫度℃	20℃時往復電阻值 ≤Ω/m
			熱電勢	精密度	普通級		0.5mm2	1.0 mm2	1.5 mm2
SC&RC	G	0~100	646	±30(±2.5℃)	±60(±5.0℃)	1000	0.10	0.05	0.03	0.02
	H	0~200	1440	/	±60(±5.0℃)
KCA	G	0~100	4095	±60(±1.5℃)	±100(±2.5℃)		1.40	0.70	0.47	0.28
	H	0~200	8137			900
KCB	G	0~100	4095				1.04	0.52	0.35	0.21
KX	G	-20~100	4095				2.20	1.10	0.73	0.44
	H	-25~200	8137
EX	G	-20~100	6137	±120(±1.5℃)	±200(±2.5℃)	500	2.50	1.25	0.83	0.50
	H	-25~200	13419
JX	G	-20~100	5268	±85(±1.5℃)	±140(±2.5℃)		1.30	0.65	0.43	0.26
	H	-25~200	10777
TX	G	-20~100	4277	±30(±0.5℃)	±60(±1.0℃)	300	1.04	0.52	0.35	0.21
	H	-25~200	9285	±48(±0.8℃)	±90(±1.5℃)
NC	G	0~100	2774	±60(±1.5℃)	±100(±2.5℃)	900	1.50	0.75	0.50	0.30
	H	0~200	5912
NX	G	-20~100	2774				2.86	1.43	0.95	0.57
	H	-25~200	5912

其它參數指標

項目	單位	參數指標
		PVC絕緣	PE、XLPE、F46&F絕緣
絕緣電阻	MΩ.km	25	100
電壓試驗	V/1min	1000
阻燃性能	符合GB/T18380-2001阻燃標準中A、B、C類規定。

訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
