JHQYJPA86/SC-C5 JHQYJPA86-6艦船用網絡(luò )電纜

【簡介】JHQYJPA86/SC-C5 JHQYJPA86-6艦船用網絡(luò )電纜產品用途：產品用于船舶及艦船電信、電子計算機、網絡(luò )電纜、信息處理設備中的信號傳輸和控制。執行標準：MIL-C-24643或GJB1916-94 電纜名稱 艦船 ...

當前欄目：船用電纜瀏覽量：次時間：2016-11-01 09:51:00

產品名稱： JHQYJPA86/SC-C5 JHQYJPA86-6艦船用網絡(luò )電纜
產品型號： JHQYJPA86/SC-C5 JHQYJPA86-6
產品價格：電議

JHQYJPA86/SC-C5 JHQYJPA86-6艦船用網絡(luò )電纜

產品用途：產品用于船舶及艦船電信、電子計算機、網絡(luò )電纜、信息處理設備中的信號傳輸和控制。

執行標準：MIL-C-24643或GJB1916-94

電纜名稱：艦船用網絡(luò )電纜

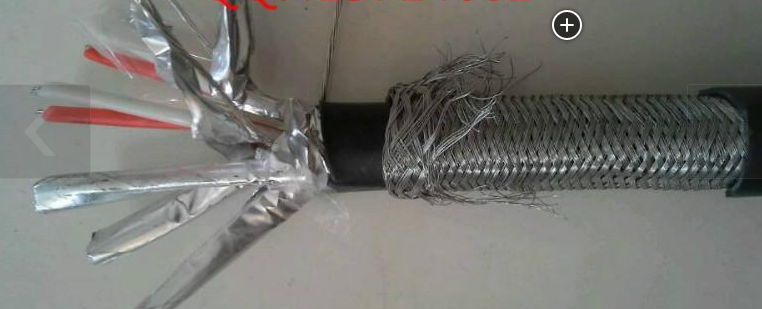

JHQYJPA86/SC-C5 JHQYJPA86-6艦船用網絡(luò )電纜第2張
電纜型號 JHQYJPA86/SC-C5 JHQYJPA86-6
規格 4×2×0.5
導體材料銅絲
標稱直徑 0.5
結構（n/mm） 1/0.5
絕緣材料聚乙烯
標稱厚度 0.2
繞包屏蔽材料鋁箔
重疊率 15%
內護材料聚烯烴
標稱厚度 1.0
鎧裝材料 φ0.12mm鍍錫銅絲編織
編織密度 80%
護套材料低煙無鹵聚烯烴護套
標稱厚度 1.3
電纜**外徑 11
電纜性能及特點 額定電壓（V） 300
導體最高允許工作溫度℃ 90
20℃導體直流電阻≤Ω/km 9.38
20℃最小絕緣電阻MΩ.km 1000
耐電壓DC kV/min 1/1

電纜允許長期工作溫度為85℃。

型號	燃燒特性	芯數	標稱截面(mm2)	額定電壓(V)
JHR85、JHRP85	SC	1×2-37×2	0.35,0.6,1	250
		2～61	0.35,0.6,1
JHYJQ85、JHYJPQ85、JHYJZPQ85	SC	1×2-48×2	0.35～1	300
		2～61	0.35～2.5
JHQYJPA86/SC-C5 JHQYJPA86/SC-2-C5 JHQYJPA86/SC-6 JHQYJPA86/SC-2-6	SC	1 2	4×2×1/0.50	-
			4×2×1/0.57

注：產品名稱和代號

代號	絕緣	代號	鎧裝	代號	外套
YJ	交聯聚烯烴	8	鍍錫銅絲編織	5	交聯聚烯烴
R	瑞侃線芯	8	鍍錫銅絲編織	5	交聯聚烯烴

代號	定義	代號	定義
S	成束燃燒	C	無鹵、低煙、低毒

特性符號：
P-線對（線芯）屏蔽
ZP-總屏蔽
Q-輕型

執行標準：IEC60092-350，IEC60092-353或GB9331-88

型號 Models	燃燒特性 Combustion	芯數 Core number	標稱截面 (mm2) Nominal sectional area	額定電壓 (KV) Rated Voltage	溫度 Temp.℃
CEF、CEF80、CEF82、CE8F、CEF90、CEF92、CEFR CEH、CEH80、CEH90、CEH82、CEH92、CEHR CEV、CEV80、CEV90、CEV82、CEV92、CEVR CE8F、CE8F80、CE8F90、CE8F82、CE8F92、CE8H、CE8H80 CE8H80、CE8H90、CE8H82、CE8F92、CE82、CE8290	DA SA NA	1 2 3	1-400 2-120 3-185	0.6/1	E：85 J：85 V：80
CEPF、CEPF80、CE96、CEPF90、CEPF86、CEPF96 CEPJ、CEPJ80、CE85、CEPJ90、CEPJ85、CEPJ95	SC	4-48	1-2.5
CEF(H,V)P、CEF(H,V)P80、CEF(H,V)P90 CEF(H,V)P82、CEF(H,V)P92 CJVP、CJVP80、CJVP90、CJVP82、CJVP92 CVVP、CVVP80、CVVP90、CVVP82、CVVP92	DA SA	4-48	1-2.5
CJV、CJV80、CJV90、CJV82、CJV92	DA、SA NA	1 2 3 4-48	1-130 2-120 3-185 1-2.5	-	85
CJPF、CJPF80、CJPF90、CJPF86、CJPF96、CJPJ、CJPJ80 CJPJ90、CJPJ85、CJPJ95、CYJ85、CYJ86、CYJ95、CYJ96 CYX、CYX8X、CY8X、CYX80、CYX9X	SC、NSC	1 2 3 4-48	1-130 2-120 3-185 1-2.5	-
CJPJP、CJPJP80、CJPJP90、CJPJP85、CJPJP95 CJPFP、CJPFP80、CJPFP90、CJPFP86、CJPFP96	SC、NSC	2-37	1-2.5	0.6/1
CXF、CXF80、CXF82、CXF90、CXF92、CXFR CXV、CXV80、CXV90、CXV82、CXV92	DA、SA	1 2 3 4-37	1-300 2-120 3-185 1-2.5	0.6/1	70
CVV、CVV80、CVV82、CVV90、CVV92	DA SA	1 2 3 4-37	1-300 2-120 3-185 1-2.5	0.6/1
CBV、CBVR	DA	1	0.35-0.75	0.25
CBV、CBVR	DA	1	1-95	0.6/1
CBPF、CBPJ、CBPFR、CBPJR、CBYJ、CBYJR	SC、DC	1	1-95	0.6/1	85

產品名稱及代號 Product descriptions and Codes

代號Codes	定義Definition	代號Codes	定義 Definition
D	單根燃燒 Combustion for single cable	A	有煙,有酸,有毒 have smoke, acidity and toxicity
S	成束燃燒 Combustion for bunched cable	B	低煙,低酸,低毒low smoke,low acidity,low toxicity
N	耐火(單根燃燒) Fire-proof(Combustion for single cable)	C	無鹵,低煙,低毒Halogen free,low smoke,low toxicity

代號 Codes	絕緣 Insulation	代號 Codes	內套 Inner sheath	代號 Codes	鎧裝 Armoring	代號 Codes	外套 Outer sheath	代號 Codes	特征 Characteristic
E	乙丙橡膠絕緣 EP-rubber insulated	F	氯丁橡膠護套Chlorosulconation sheath	8	鍍錫銅絲編織 Tinned Cu wire woven	0	無外護套 NO-Outer sheath	P	線芯屏蔽 Line core screen
J,YJ	交聯聚乙烯絕緣 XLPE Insulation	H	氯磺化聚乙烯護套 Chlorosulfonated polyethylene sheath	9	鍍鋅鋼絲編織Galvanizes Steel wire woven	2	聚氯乙烯護套 Polyvinyl chloride sheath	R	軟Soft
V	聚氯乙烯絕緣 PVC Insulation	V	聚氯乙烯護套 Polyvinyl-chloride sheath	-	-	5	交聯聚烯烴護套 Cross-linked polyolefin sheath	-	-
X	天然丁苯絕緣 NR/SBR insulated	PF	熱塑性聚烯烴護套 Thermosplasticity polyolefin sheath	-	-	6	熱塑性聚烯烴護套 Thermosplasticity polyolefin sheath	-	-
-	-	PJ	交聯聚烯烴護套 Cross-linked polyolefin sheath	-	-	-	-	-	-

型號規格、燃燒特性及額定電壓

Models specifications、Combustion and Rated voltage

型號 Models	燃燒特性 Combustion	芯數 Core number	標稱截面 (mm2) Nominal sectional area	額定電壓(KV) Rated Voltage	溫度 Temp.℃
JHVV80、JHVV90、JHJV82、JHVV92 JHVVP80、JHVVP90、JHVVP82、JHVVP92	DA SA NA	1X2-37X2	0.12-0.75	0.25	V：70 J：85 YJ：85
JHYJV80、JHYJV90、JHYJV82、JHYJV92 JHYJVP80、JHYJVP90、JHYJVP82、JHYJVP92		1X2-24X2	1
JHJV80、JHJV82、JHJV90、JHJV92 JHJVP80、JHJVP90、JHJVP82、JHJVP92		1X2-24X2	1
JHEP85、JHEPJPSZP、JHEPJ、JHEPJ80 JHEPJ90、JHEPJ85、JHEPJ95、JHEPJP JHEPJP80、JHEPJP90、JHEPJP85 JHEPJP95、JHEPJR、JHER85、JHEZP85 JHEPJZP、JHEPJZP80、JHEPJZP90 JHYJP85、JHYJPJPSZP、JHYJPJ JHYJPJ80、JHYJPJ90、JHYJPJ85 JHYJPJ95、JHYJPJP、JHYJPJP80 JHYJPJP90、JHYJPJP85、JHYJPJP95 JHER85、JHYJR85、JHYJZP85 JHYJPJZP、JHYJPJZP80、JHYJPJZP90	SC NSC	1X2-50X2 2-61	0.30 0.60 1.0		85

產品名稱及代號Product descriptions and Codes

代號 Codes	定義 Definition	代號 Codes	定義 Definition
D	單根燃燒 Combustion for single cable	A	有煙,有酸,有毒 have smoke, acidity and toxicity
S	成束燃燒 Combustion for bunched cable	B	低煙,低酸,低毒 low smoke,low acidity,low toxicity
N	耐火(單根燃燒) Fire-proof(Combustion for single cable)	C	無鹵,低煙,低毒 Halogen free,low smoke,low toxicity

代號 Codes	絕緣 Insulation	代號 Codes	內套 Inner- sheath	代號 Codes	鎧裝 Armoring	代號 Codes	外套 Outer sheath	代號 Codes	特征 Charact-eristic
J,YJ	交聯聚乙烯絕緣 XLPE Insulation	V	聚氯乙烯護套 Polyvinyl-chloride sheath	8	鍍錫銅絲編織 Tinned Cu wire woven	0	無外護套 NO-Outer sheath	P	線芯屏蔽 Line core screen
E	乙丙橡膠絕緣 EP-rubber insulated	PJ	交聯聚烯烴護套 Cross-linked polyolefin sheath	9	鍍鋅鋼絲編織 Galva-nizes Steel wire woven	2	聚氯乙烯護套 Polyvinyl chloride sheath	ZP	總屏蔽 Collect-ively shield
V	聚氯乙烯絕緣 PVC Insulation	-	-	-	-	5	交聯聚烯烴護套 Cross-linked polyolefin sheath	SZP	雙總屏蔽 Double Collect-ively shield
-	-	-	-	-	-	-	-	R	軟Soft
