CJPF86，CJPJ95船用電纜
【簡單介紹】 CJPF86 CJPJ95船用電纜，無鹵低煙乙丙絕緣交聯聚烯烴內套鋼絲編織鎧裝交聯聚烯烴外套阻燃船用電力電纜，SC型/NC型/NSC型，可以根據用戶需要采用乙丙絕緣、交聯聚乙烯絕緣、聚氯乙烯絕緣、天然—丁苯絕緣，低煙無鹵絕緣生產船用電力電纜。主要適用于各種河海船舶及海上石油平臺等各種水上建筑物的動力、照明和一般控制裝置之用。
【詳細說明】
本產品可以根據用戶需要采用乙丙絕緣、交聯聚乙烯絕緣、聚氯乙烯絕緣、天然—丁苯絕緣生產船用電力電纜。主要適用于各種河海船舶及海上石油平臺等各種水上建筑物的動力、照明和一般控制裝置用。
一，CJPF86 CJPJ95船用電纜適用額定電壓U0/U為0.6/1kV及以下的電力系統。

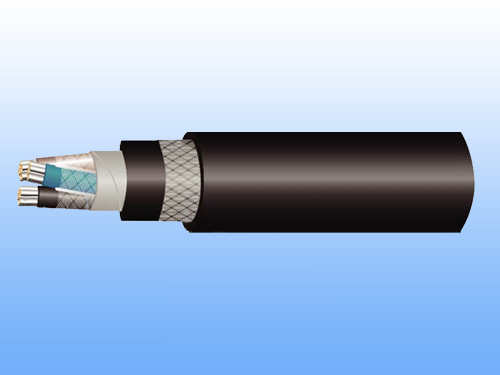

二、CJPF86 CJPJ95船用電纜的結構示意圖如下所示:
三、CJPF86 CJPJ95船用電纜使用特性
1、額定電壓U0/U為0.6/1kV及以下電力系統。電纜導體長期允許最高工作溫度為：
乙丙絕緣船用電力電纜為90℃
交聯聚乙烯絕緣船用電力電纜為90℃
聚氯乙烯絕緣船用電力電纜70℃
天然—丁苯絕緣船用電力電纜65℃
2、短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過:
乙丙絕緣船用電力電纜為250℃
交聯聚乙烯絕緣船用電力電纜為250℃
聚氯乙烯絕緣船用電力電纜150℃
天然—丁苯絕緣船用電力電纜150℃
3、交聯聚乙烯絕緣與聚氯乙烯絕緣電纜的敷設溫度應不低于0℃,其最小彎曲半徑單芯電纜為20D，多芯電纜為15D（D為電纜外徑）。乙丙絕緣、天然—丁苯絕緣船用電纜的敷設溫度應不低于0℃,其最小彎曲半徑單芯電纜為10D，多芯電纜為6D（D為電纜外徑）。
四、CJPF86 CJPJ95船用電纜的型號及名稱如表1～4所示。
表1 乙丙絕緣船用電力電纜常用型號
|
產品型號 |
產品名稱 |
|
CEF/DA/SA/NA |
乙丙絕緣氯丁護套船用電力電纜，DA型/SA型/NA型 |
|
CEH/DA/SA/NA |
乙丙絕緣氯磺化聚乙烯護套船用電力電纜，DA型/SA型/NA型 |
|
CEV/DA/SA/NA |
乙丙絕緣聚氯乙烯護套船用電力電纜，DA型/SA型/NA型 |
|
CEPF/SC/NC/NSC |
無鹵低煙乙丙絕緣熱塑性聚烯烴護套阻燃船用電力電纜， SC型/NC型/NSC型 |
|
CEPJ/SC/NC/NSC |
無鹵低煙乙丙絕緣交聯聚烯烴護套阻燃船用電力電纜， SC型/NC型/NSC型 |
|
注:本表中未列出的電纜型號可按照Q/NPDL035-2006標準的規定組成。 |
表2 交聯聚乙烯絕緣船用電力電纜常用型號
|
產品型號 |
產品名稱 |
|
CJV/DA/SA/NA |
交聯聚乙烯絕緣聚氯乙烯護套船用電力電纜，DA型/SA型/NA型 |
|
CJPF/SC/NC/NSC |
無鹵低煙交聯聚乙烯絕緣熱塑性聚烯烴護套阻燃船用電力電纜， SC型/NC型/NSC型 |
|
CJPJ/SC/NC/NSC |
無鹵低煙交聯聚乙烯絕緣交聯聚烯烴護套阻燃船用電力電纜， SC型/NC型/NSC型 |
|
注:本表中未列出的電纜型號可按照Q/NPDL035-2006標準的規定組成。 |
表3 聚氯乙烯絕緣船用電力電纜常用型號
|
產品型號 |
產品名稱 |
|
CVV/DA/SA/NA |
聚氯乙烯絕緣聚氯乙烯護套船用電力電纜，DA型/SA型/NA型 |
|
注:本表中未列出的電纜型號可按照Q/NPDL035-2006標準的規定組成。 |
表4 天然-丁苯橡膠絕緣船用電力電纜常用型號
|
產品型號 |
產品名稱 |
|
CXF/DA/SA/NA |
天然丁苯絕緣氯丁護套船用電力電纜，DA型/SA型/NA型 |
|
注:本表中未列出的電纜型號可按照Q/NPDL035-2006標準的規定組成。 |
五、CJPF86 CJPJ95船用電纜代號名稱和含義如表5所示。
1、絕緣、內套、鎧裝及外套的代號如表5規定。
表5 絕緣、內套、鎧裝及外套的代號
|
代號 |
絕 緣 |
代號 |
內 套 |
代號 |
鎧 裝 |
代號 |
外 套 |
|
E |
乙丙橡膠 |
V |
聚氯乙烯 |
0 |
— |
0 |
— |
2、特性代號
軟（電纜或電線）------R
線芯或線對 ------P
水密性（電纜）------M
在火焰條件下的燃燒特性代號如表6規定。
表6燃燒特性代號
|
代 號 |
定 義 |
代 號 |
定 義 |
|
D |
單根燃燒 |
A |
有煙、有酸、有毒 |
六、CJPF86 CJPJ95船用電纜主要技術特點
1、成品電纜導體直流電阻符合IEC 60228的有關規定。
2、成品電纜經受交流電壓3.5kV/5min不擊穿。
七、CJPF86 CJPJ95船用電纜規格如表7～表10所示
表7 乙丙絕緣船用電力電纜
|
產 品 型 號 |
芯 數 |
標稱截面mm2 |
|
CEF/DA/SA/NA、CEF80/DA/SA/NA、CEF82/DA/SA/NA、CEF90/DA/SA/NA、CEF92/DA/SA/NA、CEFR/DA/SA/NA、CEH/DA/SA/NA、CEH80/DA/SA/NA、CEH82/DA/SA/NA、CEH90/DA/SA/NA、CEH92/DA/SA/NA、CEHR/DA/SA/NA、CEV/DA/SA/NA、CEV80/DA/SA/NA、CEV82/DA/SA/NA、CEV90/DA/SA/NA、CEV92/DA/SA/NA、CEVR/DA/SA/NA、CEPF/SC/NC/NSC、CEPF80/SC/NC/NSC、CEPF86/SC/NC/NSC、CEPF90/SC/NC/NSC、CEPF96/SC/NC/NSC、CEPFR/SC/NC/NSC、CEPJ/SC/NC/NSC、CEPJ80/SC/NC/NSC、CEPJ85/SC/NC/NSC、CEPJ90/SC/NC/NSC、CEPJ95/SC/NC/NSC、CEPJR/SC/NC/NSC、 |
1 |
1～300 |
|
2 |
1～120 |
|
|
3 |
1～185 |
|
|
4～37 |
1～2.5 |
|
|
注:本表中未列出的電纜規格可根據用戶需要生產。 |
表8 交聯聚乙烯絕緣船用電力電纜
|
產 品 型 號 |
芯 數 |
標稱截面mm2 |
|
CJV/DA/SA/NA、CJV80/DA/SA/NA、CJV90/DA/SA/NA、CJV92/DA/SA/NA、CJV82/DA/SA/NA、CJVR/DA/SA/NA、CJPF/SC/NC/NSC、CJPF80/SC/NC/NSC、CJPF90/SC/NC/NSC、CJPF86/SC/NC/NSC、CJPF96/SC/NC/NSC、CJPFR/SC/NC/NSC、CJPJ/SC/NC/NSC、CJPJ80/SC/NC/NSC、CJPJ90/SC/NC/NSC、CJPJ85/SC/NC/NSC、CJPJ95/SC/NC/NSC、CJPJR/SC/NC/NSC |
1 |
1～300 |
|
2 |
1～120 |
|
|
3 |
1～185 |
|
|
4～37 |
1～2.5 |
|
|
注:本表中未列出的電纜規格可根據用戶需要生產。 |
表9聚氯乙烯絕緣船用電力電纜
|
產 品 型 號 |
芯 數 |
標稱截面mm2 |
|
CVV/DA/SA/NA、CVV80/DA/SA/NA、CVV90/DA/SA/NA、CVV82/DA/SA/NA、 CVV92/DA/SA/NA、CVVR/DA/SA/NA、 |
1 |
1～300 |
|
2 |
1～120 |
|
|
3 |
1～185 |
|
|
4～37 |
1～2.5 |
|
|
注:本表中未列出的電纜規格可根據用戶需要生產。 |
表10 天然-丁苯橡膠絕緣船用電力電纜
|
產 品 型 號 |
芯 數 |
標稱截面mm2 |
|
CXF/DA/SA/NA、CXF80/DA/SA/NA、CXF82/DA/SA/NA、CXF90/DA/SA/NA、CXF92/DA/SA/NA、CXFR/DA/SA/NA、CXV/DA/SA/NA、CXV80/DA/SA/NA、CXV82/DA/SA/NA、CXV90/DA/SA/NA、CXV92/DA/SA/NA、CXVR/DA/SA/NA |
1 |
1～300 |
|
2 |
1～120 |
|
|
3 |
1～185 |
|
|
4～37 |
1～2.5 |
|
|
注:本表中未列出的電纜規格可根據用戶需要生產。 |
八、CJPF86 CJPJ95船用電纜交貨長度
1、成品電纜應成盤交貨，允許重量不超過80kg的短段電纜成圈包裝。
2、根據雙方協議，允許任何長度的電纜交貨。
