CBPJP船用變頻屏蔽電纜具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并進行有效的電磁干擾，降低變頻電機的噪音，保證系統穩定運行。
【詳細說明】
CBPJP 3*25船用變頻屏蔽電纜
一.產品用途：CBPJP船用變頻屏蔽電纜主要適用于額定電壓06/1KV及以下船用變頻調速器電力系統。
二.產品優點：CBPJP船用變頻屏蔽電纜具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并進行有效的電磁干擾，降低變頻電機的噪音，保證系統穩定運行。
三.CBPJP船用變頻屏蔽電纜產品采用標準：企業標準 結構設計：IEC60092-350,353；導體：IEC60228 ；絕緣：IEC90092-351；阻燃IEC60332-3A
四.型號規格、額定電壓、燃燒特性及定義:
|
型 號
|
芯數
|
標稱截面（mm2）
|
額定電壓
(KV) |
溫度
（℃）
|
|
CBPJP282/SA、CBPJP285/SC、 CBPJP286/SC、CBPJVP282/SA、 CBPJPJP285/SC、CBPJPFP286/SC、 CBPJP82/SA、CBPJP85/SC、 CBPJP86/SC、CBPJVP82/SA CBPJPJP85/SC、CBPJPFP86/SC、 CBPJ82/SA、CBPJ82/SA、 CBPJ85/SC、CBPJ86/SC、 CBPJV82/SA、CBPJPJ85/SC、 CBPJPF86/SC、
|
3
|
4~240
|
0.6/1
|
90
|
|
3+3E
|
主線芯：4~240
接地線芯： 1~50
|
|
S
|
成束燃燒
|
C
|
無鹵、低煙
|
A
|
有煙有酸
|
|
CBP
|
船用變頻器電纜
|
T(省略)
|
銅
|
J(YJ)
|
交聯聚乙烯絕緣
|
|
V
|
聚氯乙烯內護
|
PJ
|
熱固交聯聚烯烴內護
|
PF
|
熱塑交聯聚烯烴內護
|
|
P
|
鍍錫銅絲或裸銅絲分屏蔽
|
P2
|
銅帶+泄擾線分屏蔽
|
P3
|
鋁塑復合帶+泄擾線分屏蔽
|
|
8
|
鍍錫銅絲編織鎧裝
|
9
|
鍍鋅鋼絲編織鎧裝
|
2
|
聚氯乙烯外護
|
|
5
|
熱固交聯聚烯烴外護
|
6
|
熱塑聚烯烴外護
|
|
-
|
六.主要技術特點:
1、成品電纜導體直流電阻符合IEC 60228的有關規定。
2、成品電纜經受交流電壓3.5kV/5min不擊穿;
3、電纜導體長期允許最高工作溫度為90℃;
4、電纜在100MZ時傳輸阻抗等于或小于100Ω/M,電纜理想的屏蔽抑制系數等于或小于0.01;
5、電纜抗外磁場干擾能力：在磁場強度為400A/M、50HZ的外磁場中，線芯間感應 電壓不大于0.1V;
6、電纜抗靜電能力：在靜電放電試驗電壓為10KV時，線芯間感應電壓不大于0.1V。

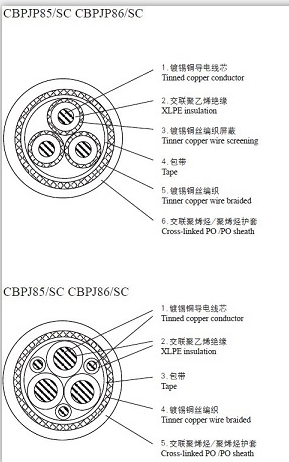

七.產品結構圖：
