Q/12YJ 4237-2002；
GB 5023.1-1997；
GB 5023.2-1997；
GB/T18380.1-2001；
GB/T18380.3-2001；
GB/T 3956-1997；
GB 6995.3-1986；
二、CBVR-ZR船用電纜適用范圍:
船用電線CBVR-ZR各種艦船、河海船舶及海上石油平臺等水上建筑物傳輸電能及控制用。
1．額定電壓: 450/750、0.6/1 kV；
2．導體額定工作溫度: 70℃、90℃；
3．敷設環境溫度應不低于0℃；
4、參照GB/T13029.1 《船用電纜的選擇和敷設》選擇使用。

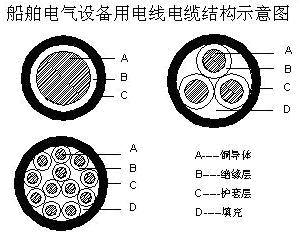

四、型號和名稱：
|
型 號 |
工作溫度 |
名 稱 |
阻燃特性 |
|
CBV-ZR |
70 ℃ |
銅芯阻燃聚氯乙烯絕緣船用電線； |
單根垂 |
| CBV-90-ZR | 90 ℃ | 銅芯阻燃耐熱聚氯乙烯絕緣船用電線； | 直燃燒 |
|
CBVR-ZR |
70 ℃ |
銅芯阻燃聚氯乙烯絕緣船用軟電線； |
單根垂 |
|
CBVR-90-ZR |
90 ℃ |
銅芯阻燃耐熱聚氯乙烯絕緣船用軟電線； |
直燃燒 |
| CBV-ZRC | 70 ℃ | 銅芯阻燃聚氯乙烯絕緣船用電線； | 成束燃燒 |
| CBV-90-ZRC | 90 ℃ | 銅芯阻燃耐熱聚氯乙烯絕緣船用電線； | 試驗 C 類 |
| CBVR-ZRC | 70 ℃ | 銅芯阻燃聚氯乙烯絕緣船用軟電線； | 成束燃燒 |
| CBVR-90-ZRC | 90 ℃ | 銅芯阻燃耐熱聚氯乙烯絕緣船用軟電線； | 試驗 C 類 |
ZR 型電纜阻然性能達到GB/T 18380.1—2001 電纜單根垂直燃燒試驗的要求；
ZRC型電纜阻然性能達到GB/T 18380.3—2001 電纜成束燃燒試驗C類的要求。
六、船用電線CBVR-ZR產品綜合數據：
|
標稱截面 mm 2 |
導體 組成（硬） |
20 ℃ 時導體 直流電阻最 大值 Ω/km |
CBV-ZR （ C ） CBV-90-ZR （ C ） 成品最大外徑 mm |
導體 組成（軟） |
20 ℃ 時導體 直流電阻最 大值 Ω/km |
CBVR-ZR （ C ） CBVR-90-ZR （ C ） 成品最大外徑 mm |
||||
|
根數/單線標稱直徑 mm |
銅芯 |
鍍錫 銅芯 |
450/750 V |
0.6/1 kV |
根數 /單線標稱直徑 mm |
銅芯 |
鍍錫銅芯 |
450/750 V |
0.6/1 kV |
|
|
0.35 0.5 0.75 1.0 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 |
7/0.25 7/0.3 7/0.37 7/0.43 7/0.52 7/0.68 7/0.85 7/1.04 7/1.35 7/1.70 7/2.14 19/1.53 19/1.78 19/2.14 19/2.52 37/2.03 37/2.25 37/2.52 61/2.25 61/2.52 |
54.3 36.0 24.5 18.1 12.1 7.41 4.62 3.08 1.83 1.15 0.727 0.524 0.387 0.263 0.193 0.153 0.124 0.0991 0.0754 0.0601 |
55.9 36.7 24.8 18.2 12.2 7.56 4.70 3.11 1.84 1.16 0.734 0.529 0.391 0.270 0.195 0.154 0.126 0.100 0.0762 0.0607 |
2.4 2.6 2.8 3.0 3.4 4.2 4.8 5.4 6.8 8.0 9.8 11.0 13.0 15.0 17.0 19.0 21.0 23.5 26.5 29.5 |
2.4 2.6 2.8 3.0 3.6 4.4 5.3 6.0 7.2 8.8 10.8 12.0 14.0 16.0 18.0 20.0 22.0 24.5 27.5 30.5 |
20/0.15 16/0.20 24/0.20 32/0.20 30/0.25 49/0.25 56/0.30 84/0.30 84/0.40 126/0.40 196/0.40 276/0.40 396/0.40 360/0.50 475/0.50 608/0.50 756/0.50 925/0.50 1221/0.50 1525/0.50 |
58.4 39.0 26.0 19.5 13.3 7.98 4.95 3.30 1.91 1.21 0.780 0.554 0.386 0.272 0.206 0.161 0.129 0.106 0.0801 0.0641 |
59.9 40.1 26.7 20.0 13.7 8.21 5.09 3.39 1.95 1.24 0.795 0.565 0.393 0.277 0.210 0.164 0.132 0.108 0.0817 0.0654 |
2.5 2.7 2.9 3.1 3.5 4.2 4.8 6.3 7.6 8.8 11.0 12.5 14.5 17.0 19.0 21.0 23.5 26.0 29.5 32.5 |
2.5 2.7 2.9 3.1 3.7 4.4 5.3 6.9 8.0 9.6 12.0 13.5 15.5 18.0 20.0 22.0 24.5 27.0 30.5 33.5 |
