YHF電焊機電纜

【簡介】電焊機電纜型號有哪些？產品標準：GB5013.6-1997 Q/12YJ3153-2000 產品用途：YH型電焊機電纜適用于二次側對地電壓交流200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。使用特性 ...

當前欄目：電焊機電纜瀏覽量：次時間：2014-07-27 21:28:32

產品標準：GB5013.6-1997 Q/12YJ3153-2000

產品用途：YH型電焊機電纜適用于二次側對地電壓交流200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。

使用特性：

2451EC81(YH)、2451EC82(YHF)型電纜導體的長期允許工作溫度應不超過65℃。

YH 85℃型電纜導體的長期允許工作溫度不超過85℃。

YHF型具有一定的耐油及不延燃等特性。

EH電纜導體的長期允許工作溫度不超過70℃，有較好的耐磨性，還具有一定的耐油性。

概述：電焊機電纜是適用于電焊機二次側接線及連接電焊鉗的專用電纜,額定電壓交流不超過200V和脈動直流峰值400V。

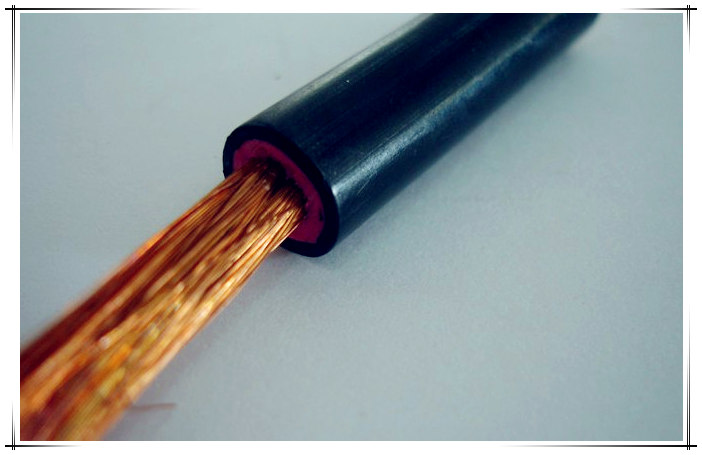

結構為單線芯,采用多股軟導線復絞制成。導電線芯外面采用耐熱聚酯薄膜絕緣帶繞包,最外層用橡皮制成的絕緣兼護

套做為保護層。

使用要求：

(1)電焊機電纜是在低電壓(最高電壓為200V)大電流的條件下工作,要求具有一定的耐熱性。

(2)電纜長期允許工作溫度不應超過65℃。

(3)電纜頻繁地移動，扭繞和施放,要求柔軟,彎曲性能好。

(4)在施放中易受到尖銳鋼鐵構件的刮、擦,故要求電纜絕緣抗撕、耐磨等機械性能良好。

(5)使用環境條件復雜,如日曬、水沸、接觸泥水、機油、酸堿液體等,要求有一定的耐氣候性和耐油、耐溶劑性。

(6)有時會(huì )碰到熱焊件,要求耐熱變形性好。

(7)經常移動,要求外徑小,重量輕。

由于對此種電纜電性能要求不高,且使用環境條件復雜,在結構上要求滿足各種復雜的環境因素是不適宜的。

使用時注意改善使用條件,防止外來破壞。

電焊機電纜型號及其參數：

導體標稱載面 mm²	導電線芯根數單線標稱直徑mm	單層或組合護套的總厚度標稱值mm	組合護套的外護套厚度標稱值mm	平均外徑		20℃時導體電阻 Ω/km不大于
導體標稱載面 mm²	導電線芯根數單線標稱直徑mm	單層或組合護套的總厚度標稱值mm	組合護套的外護套厚度標稱值mm	限mm	上限mm	不鍍錫	鍍錫
10	322/0.20	1.8	1.2	7.5	9.7	1.91	1.95
16	513/0.20	2.0	1.3	9.2	11.5	1.16	1.19
25	798/0.20	2.0	1.3	10.5	13.0	0.758	0.780
35	1121/0.20	2.0	1.3	11.5	14.5	0.536	0.552
50	1596/0.20	2.2	1.5	13.5	17.0	0.379	0.390
70	2214/0.20	2.4	1.6	15.0	19.5
