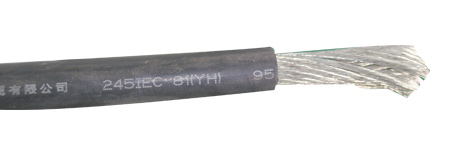

電焊機電纜
GB5013.6-97(idt IEC 245-6:94)
本產品適用于二次側對地電壓交流不超過200V和脈動直流,峰值400V電焊機用二次側接線及連接電焊鉗用銅芯橡套軟電纜.

電纜特性
1、特別柔軟，具有良好的彎曲性能。
2、護套材料采用天然橡膠或氯丁橡膠混合物，可以適用于不同的場合。
3、氯丁橡膠混合物護套具有耐熱、耐油和不延燃性能。
4、電纜的最大工作溫度為65℃。

電纜型號

型號	名稱
YH	天然膠護套電焊機電纜
YHF	氯丁或其它相當的合成膠彈性體護套電焊機電纜

電纜結構


電纜規格

標稱截面mm2	根數/單絲直徑mm	護套標稱厚度mm	平均外徑mm		20℃導體電阻Ω/km不大于		參考重量kg/km
			下限	上限	不鍍錫	銃錫
10	322/0.20	1.8	7.5	9.7	1.91	1.95	146
16	513/0.20	2.0	9.2	11.5	1.16	1.19	230
25	789/0.20	2.0	10.5	13.0	0.758	0.780	344
35	1121/0.20	2.0	11.5	14.5	0.536	0.552	437
50	1596/0.20	2.2	13.5	17.0	0.379	0.379	594
70	2214/0.20	2.4	15.0	19.5	0.268	0.268	793
95	2997/0.20	2.6	17.0	22.0	0.198	0.198	1106
120	1702/0.3	2.8	19.0	24.0	0.161	0.161	1377
150	2135/0.3	3.0	21.0	27.0	0.129	0.129	1709
185	1443/0.4	3.2	22.0	29.0	0.106	0.106	2075

成品電纜應經受交流50HZ的火花試驗

護套層厚度δmm	試驗電壓V	護套層厚度δmm	試驗電壓V
δ≤2.0	6000	2.5＜δ≤3.0	8000
2.0＜δ≤2.5	7000	3.0＜δ≤3.5	10000
