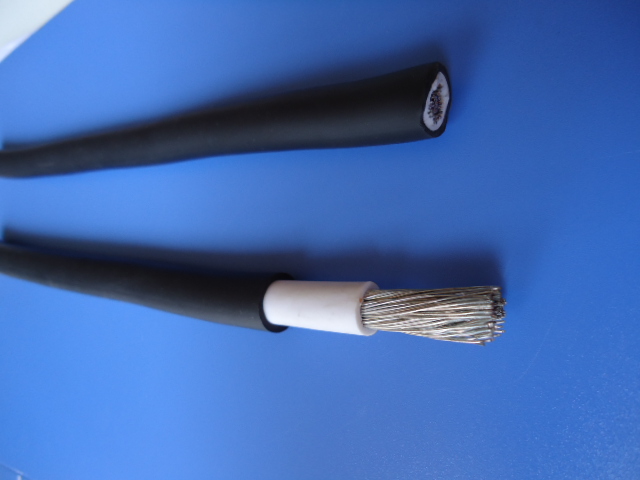

產品名稱：JBQ電機電纜
產品介紹：
應用范圍：
該產品通常作為交流額定電壓1140V及以下的B級絕緣電機、電器繞阻連接并引出機殼或繞阻與電機殼體上的接線柱連接用電纜
特性：
電線導體的長期允許工作溫度應不超過70℃。具有良好的柔軟性及耐熱、耐溶劑性。
應用標準：JB6213 92 Q／12YJ 4135-2000
技術參數：
額定電壓
VDE U0/U 500/1000V
測試電壓 4000V
絕緣電阻 最小 100MΩ×km
溫度范圍：
移動工作條件 -25℃至+80℃
固動工作條件 -40℃至+80℃
最小曲徑
移動工作條件 10×電纜直徑
固動工作條件 6×電纜直徑
抗輻射 5×107cJ/kg
燃燒特性
阻燃符合VDE 0482 T 265-2-1
IEC600332-1，ULVW-1；CSA FT 1
無鹵 符合DIN EN 202641-1；
EN 50267-2-1和EN 60684-2
電纜結構和標準：
導體：采用裸銅或鍍錫銅絲，性能符合JB947-76《橡皮和塑料絕緣電線電纜用銅導電線芯》中的要求。
絕緣：特殊橡皮絕緣，符合BJ664-77《電線電纜用橡皮》標準規定。
護套：特殊混合丁腈護套。
電壓測試：成品電線須經受JB1171-76，規定的交流50Hz耐電壓試驗。
電線應能經受浸漆試驗，電線經150±5℃，5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃，48小時恒溫，最后將電線卷繞在規定直徑的圓棒上，電線護套層應無開裂、脆裂和發粘等現象。
| 代號 | 型號 | 規格 | 導體根數 | 導體直徑 | 外徑 | 密度（公斤/KM） | ||
| SKM | 50 | 01 | JBQ | 0.5 | 16 | 0.2 | 4.5 | 30.2 |
| SKM | 75 | 01 | JBQ | 0.75 | 24 | 0.2 | 4.8 | 34.4 |
| SKM | 100 | 01 | JBQ | 1 | 32 | 0.2 | 4.9 | 38.2 |
| SKM | 150 | 01 | JBQ | 1.5 | 30 | 0.25 | 5.2 | 45.0 |
| SKM | 250 | 01 | JBQ | 2.5 | 49 | 0.25 | 6.5 | 68.9 |
| SKM | 400 | 01 | JBQ | 4 | 56 | 0.3 | 7.1 | 89.2 |
| SKM | 600 | 01 | JBQ | 6 | 84 | 0.3 | 7.7 | 113.4 |
| SKM | 1000 | 01 | JBQ | 10 | 84 | 0.4 | 9.6 | 183.6 |
| SKM | 1600 | 01 | JBQ | 16 | 126 | 0.4 | 10.5 | 243.4 |
| SKM | 2500 | 01 | JBQ | 25 | 196 | 0.4 | 12.2 | 350.1 |
| SKM | 3500 | 01 | JBQ | 35 | 276 | 0.4 | 13.5 | 457.2 |
| SKM | 5000 | 01 | JBQ | 50 | 396 | 0.4 | 15.8 | 642.1 |
| SKM | 7000 | 01 | JBQ | 70 | 360 | 0.5 | 17.7 | 858.0 |
| SKM | 9500 | 01 | JBQ | 95 | 475 | 0.5 | 19.7 | 1104.5 |
| SKM | 12000 | 01 | JBQ | 120 | 608 | 0.5 | 21.8 | 1386.5 |
