JB,JXN,JXF電機繞組引接軟電纜或軟線
該產品適用于直接永久地與電機繞組連接并引出機殼或繞組與電機殼體上的接線柱連接。該產品的連續運行導體最高溫度為70℃；敷設時允許彎曲半徑應不小于電纜（電線）外徑的4倍。

【詳細說明】

JB,JXN,JXF電機繞組引接軟電纜或軟線
產品標準：

JB 6213.2-92

電機繞組引接軟電纜或軟線JF,JXN,JXF
型號名稱

JB（JBF）　 銅芯聚氯乙烯復合物絕緣電機繞組引接電纜（電線）
JXN（JBQ）　銅芯橡皮絕緣護套電機繞組引接電纜（電線）
JXF（JBHF） 銅芯橡皮絕緣氯丁護套電機繞組引接電纜（電線）

JB,JXN,JXF電機繞組引接軟電纜或軟線
技術要求：

1、橡皮絕緣電纜（電線）導體采用鍍錫銅線，導體結構符合下表及GB3956的規定
2、JF型電纜絕緣性能符合GB8815的規定，JXN、JXF型電纜絕緣性能符合GB7594.2的規定，絕緣標稱厚度符合下表的規定，絕緣平均厚度不小于標稱值，其最薄點厚度應不小于標稱值的90%-0.1mm；
3、JXN、JXF型電纜護套性能應符合JB6213.1規定，護套的標稱厚度符合下表，護套平均厚度應不小于標稱值，其最薄點厚度應不小于標稱值的85%-0.1mm；
4、成品電纜（電線）導電線芯直流電阻在20℃時，符合表中規定；
5、成品電纜（電線）的彎曲性能滿足JB6213.1-92規定；
6、成品電纜（電線）的熱效應性能滿足JB6213.1-92規定；
7、成品電纜（電線）的耐溶劑性（二甲苯）滿足JB6213.1-92規定；
8、成品電纜（電線）的耐浸漬漆性（雙酚A環氧無溶劑浸漬漆）滿足JB6213.1-92規定。

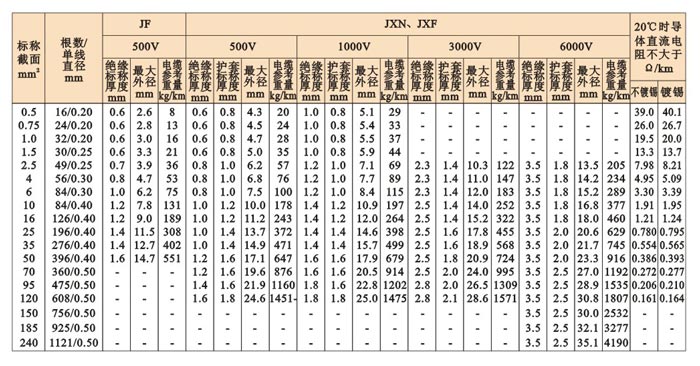

結構參數：
