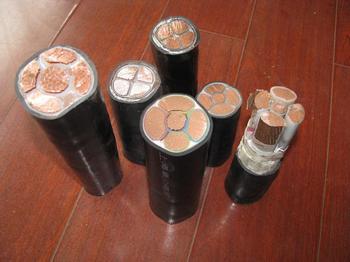

塑料絕緣電力電纜
產品特點及用途： 本產品適用于交流額定電壓（U0/U）0.6/1KV及以下電力輸配電系統中供輸配電能之用。阻燃電力電纜適用于要求阻燃的場合，低煙低鹵阻燃和低煙無鹵阻燃電纜燃燒時的有毒氣體釋放量明顯小于普通阻燃電纜，因此具有極佳的環保性能，廣泛用于機場、核電站、地鐵、重點水利樞紐工程、影視體育館等重要設施或人員聚集的場所。
執行標準：
塑料絕緣及護套電纜執行GB/T12706-208（等效采用IEC60502-2004），
低煙低（無）鹵阻燃電力電纜執行Q/YZRC006-2009標準。
使用特性：
1、交流額定電壓（U0/U）0.6/1KV；
2、導體長期允許工作溫度：
氯乙烯絕緣電纜：70℃、90℃、105℃（根據型號的溫度等級而定）；
低煙低鹵或低煙無鹵絕緣電纜：70℃、90℃（根據型號的溫度等級而定）；
交聯聚乙烯絕緣電纜：90℃；
1、最低環境溫度：固定敷設-40℃，非固定敷設-15℃；
2、安裝敷設溫度：不低于0℃（低壓最低允許敷設溫度應預先加熱）；
3、敷設推薦的允許彎曲半徑：
鎧裝型電纜不小于電纜外徑的15倍；
鎧裝型電纜不小于電纜外徑的20倍。
電力電纜型號及名稱：
| 產品型號 | 產品名稱 |
| YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
| YJLV | 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
| YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
| YJLV22 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
| YJV32 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 |
| YJLV32 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 |
| VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
| VLV | 鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
| VV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
| VLV22 | 鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
| VV32 | 銅芯聚氯乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 |
| VLV32 | 鋁芯聚氯乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 |
| ZR-YJV | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套電力電纜 |
| ZR-YJLV | 鋁芯交聯聚乙烯絕緣阻燃聚氯乙烯護套電力電纜 |
| ZR-YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 |
| ZR-YJLV22 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 |
| ZR-YJV32 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝阻燃聚氯乙烯護套電力電纜 |
| ZR-YJLV32 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝阻燃聚氯乙烯護套電力電纜 |
| ZR-VV | 銅芯阻燃聚氯乙烯絕緣阻燃聚氯乙烯護套電力電纜 |
| ZR-VLV | 鋁芯阻燃聚氯乙烯絕緣阻燃聚氯乙烯護套電力電纜 |
| ZR-VV22 | 銅芯阻燃聚氯乙烯絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 |
| ZR-VLV22 | 鋁芯阻燃聚氯乙烯絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 |
| ZR-VV32 | 銅芯阻燃聚氯乙烯絕緣鋼絲鎧裝阻燃聚氯乙烯護套電力電纜 |
| ZR-VLV32 | 鋁芯阻燃聚氯乙烯絕緣鋼絲鎧裝阻燃聚氯乙烯護套電力電纜 |
| DDZ-YJVD | 銅芯交聯聚乙烯絕緣阻燃低煙低鹵護套電力電纜 |
| DDZ-YJLVD | 鋁芯交聯聚乙烯絕緣阻燃低煙低鹵護套電力電纜 |
| DDZ-YJVD22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝阻燃低煙低鹵護套電力電纜 |
| DDZ-YJLVD22 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝阻燃低煙低鹵護套電力電纜 |
| DDZ-YJVD32 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝阻燃低煙低鹵護套電力電纜 |
| DDZ-YJLVD32 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝阻燃低煙低鹵護套電力電纜 |
| DDZ-VDVD | 銅芯阻燃低煙低鹵絕緣阻燃低煙低鹵護套電力電纜 |
| DDZ-VDLVD | 鋁芯阻燃低煙低鹵絕緣阻燃低煙低鹵護套電力電纜 |
| DDZ-VDVD22 | 銅芯阻燃低煙低鹵絕緣鋼帶鎧裝阻燃低煙低鹵護套電力電纜 |
| DDZ-VDLVD22 | 鋁芯阻燃低煙低鹵絕緣鋼帶鎧裝阻燃低煙低鹵護套電力電纜 |
| DDZ-VDVD32 | 銅芯阻燃低煙低鹵絕緣鋼絲鎧裝阻燃低煙低鹵護套電力電纜 |
| DDZ-VDLVD32 | 鋁芯阻燃低煙低鹵絕緣鋼絲鎧裝阻燃低煙低鹵護套電力電纜 |
| DWZ-YJE | 銅芯交聯聚乙烯絕緣阻燃低煙無鹵護套電力電纜 |
| DWZ-YJLE | 鋁芯交聯聚乙烯絕緣阻燃低煙無鹵護套電力電纜 |
| DWZ-YJE23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝阻燃低煙無鹵護套電力電纜 |
| DWZ-YJLE23 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝阻燃低煙無鹵護套電力電纜 |
| DWZ-YJE33 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝阻燃低煙無鹵護套電力電纜 |
| DWZ-YJLE33 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝阻燃低煙無鹵護套電力電纜 |
生產范圍
| 規格型號 | 規格型號 |
|
VV YJV ZR-VV DDZ-YJVD DDZ-VDVD DWZ-YJE |
VV22 YJV22 ZR-VV22 DDZ-YJVD22 DDZ-VDVD22 DWZ-YJE23 |
| 芯數×導體標稱截面(mm2) | 芯數×導體標稱截面(mm2) |
| 1×（2.5～300） | 1×（10～300） |
| 2×（1.5～185） | 2×（1.5～185） |
| 3×（1.5～300） | 3×（1.5～300） |
| 4×（1.5～300） | 4×（1.5～300） |
| 5×（1.5～300） | 5×（1.5～300） |
| 3×（2.5～240）+1×（1.5～120） | 3×（2.5～240）+1×（1.5～120） |
| 3×（2.5～240）+2×（1.5～120） | 3×（2.5～240）+2×（1.5～120） |
| 4×（2.5～240）+1×（1.5～120） | 4×（2.5～240）+1×（1.5～120） |

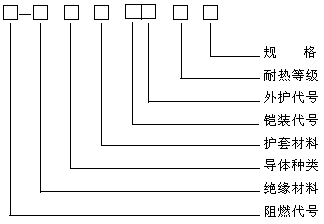

| 項 目 | 代 號 | 說 明 |
| 阻燃特性 |
/ ZR DDZ DWZ |
非阻燃(可省略) 阻燃(根據阻燃特性可分為A、B、C級） 低煙低鹵阻燃 低煙無鹵阻燃 |
| 絕緣材料 |
V VD YJ E |
聚氯乙烯 低煙低鹵阻燃聚氯乙烯 交聯聚乙烯 低煙無鹵聚烯烴 |
| 導體種類 |
/ L |
銅芯導體（可省略） 鋁芯導體 |
| 護套材料 |
V VD E |
聚氯乙烯 低煙低鹵阻燃聚氯乙烯 低煙無鹵聚烯烴 |
| 鎧裝 |
2 3 |
鋼帶鎧裝 細鋼絲鎧裝 |
| 外護套 |
2 3 |
聚氯乙烯外護層 低煙無鹵阻燃聚烯烴外護層 |
| 耐熱等級 |
70 90 105 |
最高工作溫度為70℃（可省略） 最高工作溫度為90℃ 最高工作溫度為105℃ |
| 規格 | - | 芯數×導體標稱截面(mm2) |
